丹伯里泰坦曲棍球队标识立体造型设计

　　这款立体标识造型的设计，最初的需求落点是体育场馆周边的标识展示场景，同时兼顾球队周边衍生产品的开模参考需求，在建模初期就需要同时考虑两类完全不同的使用场景对结构的要求。从实际应用角度出发，场馆内悬挂或墙面安装的标识需要控制整体重量，同时保证外轮廓的视觉辨识度，而用于周边产品比如纪念徽章、桌面摆件的造型则需要兼顾壁厚均匀性，避免后续注塑或者3D打印过程中出现缩痕、翘曲等成型缺陷。

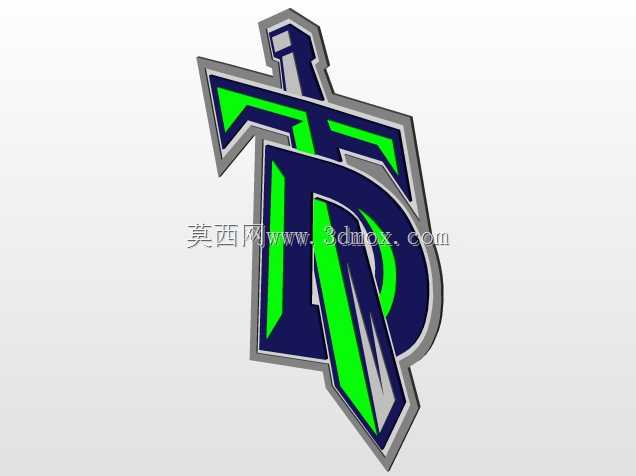

　　设计思路上，首先提取了原平面标识的核心视觉元素：交叉的剑形元素与字母D的组合轮廓，在立体化处理时没有采用简单的拉伸增厚方式，而是针对不同视觉层级做了差异化的厚度处理。最外层的灰色轮廓边做了1.2mm的凸起高度，中间藏蓝色的主体基底厚度控制在8mm，亮绿色的装饰线条部分比基底高出1.5mm，最内层的浅灰色高光细节则做了0.8mm的凸起，这样的分层厚度设计，既保证了正面观看时的视觉层次，在侧方45度视角观看时也能呈现出清晰的阶梯层次感，不会因为厚度一致导致平面化的视觉效果。

　　外形尺寸方面，整体外轮廓按照常用的场馆标识安装尺寸做了等比例缩放基准，整体高度控制在600mm时，宽度对应为480mm，安装边界预留了每边30mm的安装孔位空间，孔位采用沉头孔设计，沉头深度5mm，适配M6的膨胀螺栓安装，安装后螺栓头不会突出标识表面，保证整体外观的完整性。如果是用于小型桌面摆件场景，整体高度缩放至120mm时，所有凸起细节的最小厚度仍能保持在0.6mm以上，满足光固化3D打印的最小壁厚要求，不需要额外做支撑拆除后的打磨修复就能保留完整的细节。

　　在结构处理上，针对大尺寸安装场景，标识背部做了网格状的加强筋设计，加强筋厚度2mm，高度15mm，网格间距80mm，在整体重量降低40%的同时，保证整体结构的抗形变能力，即使在场馆内空调气流扰动或者轻微震动的情况下，也不会出现标识晃动或者边角变形的问题。标识的所有边角都做了R2的圆角处理，避免安装过程中出现锐边划伤的风险，同时也能减少成型过程中的应力集中问题，不管是采用亚克力雕刻粘接、金属激光切割焊接还是注塑成型，都能有效降低加工过程中的废品率。

　　从功能特性来看，这款立体造型的分层面设计天然适配多材质组合的加工方案，比如外层轮廓可以采用金属材质做抛光或者拉丝处理，中间基底采用哑光藏蓝色的亚克力或者喷塑金属板，亮绿色部分可以采用透光亚克力材质，在背部加装LED光源后，亮绿色部分可以呈现出发光效果，满足场馆夜间或者暗光环境下的展示需求，不需要额外在标识表面做开槽处理来安装灯条，所有的走线都可以隐藏在背部的加强筋网格空隙中，不会破坏正面的视觉完整性。

　　建模过程中，所有的曲面过渡都做了G1连续处理，不同厚度层级的衔接处没有尖锐的接缝，在做表面喷涂处理时，不会出现漆料堆积在接缝处的问题，不同颜色区域的分界清晰，不需要做额外的遮罩处理就能完成分色喷涂。针对小尺寸衍生产品的应用场景，模型还预留了背面的安装柱位，当缩放至徽章尺寸时，背面的两个直径2mm的安装柱可以直接适配蝴蝶扣的安装需求，不需要二次修改结构就能直接用于徽章的冲压开模。

　　在实际的安装适配性上，模型的背部基准面做了完全的平面处理，不管是安装在平整的墙面、亚克力背板还是弧形的展示墙面上，都可以通过在背部加装不同厚度的泡棉胶来适配安装基面的弧度，不需要对模型本身做结构修改。整体造型的重心经过调整，位于整体轮廓的几何中心偏上10mm的位置，悬挂安装时不会出现前倾或者歪斜的问题，单点悬挂也能保持标识的水平状态，降低现场安装时的调整难度。
