达拉斯星队立体标识轴标装饰构件

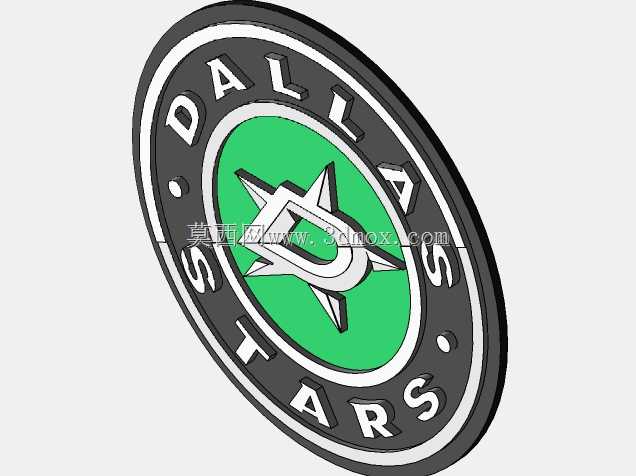

　　这款轴标构件的设计初衷，是为运动主题设备、文创周边产品提供兼具标识性与装饰性的轴端配套部件，目前在曲棍球主题定制外设、球迷周边展示装置、运动场馆导视设备的外露轴端上有较多适配场景，既可以填补轴端安装位的视觉空缺，也能通过清晰的标识传递主题属性，避免轴端裸露带来的磕碰风险与视觉突兀感。从结构设计逻辑来看，整体采用分层堆叠的实体建模思路，最外层为环形边框结构，边框表面做凹陷式字母成型，字母沿环形周向均匀排布，成型深度控制在1.2mm，既保证字母轮廓的辨识度，又不会因为凹陷过深积攒灰尘、增加清洁难度；环形边框内侧设置一圈凸起的限位挡边，挡边高度0.8mm，与中间绿色填充层形成嵌合配合，安装时可以直接将填充层卡入挡边内侧，

　　减少粘接或紧固件的使用，提升装配效率。中间绿色区域为平整基面，基面中心设置立体星形标识，星形标识采用拔模斜度设计，侧边斜度为3度，不管是采用注塑加工还是3D打印成型，都能顺利脱模，不会出现倒扣卡模的问题；星形标识中心叠加字母D的立体造型，两个造型之间预留0.3mm的装配间隙，避免不同色号部件装配时出现干涉，也能让层次区分更清晰。从安装边界来看，这款轴标背部预留标准轴端安装孔，孔位直径适配市面常见的6mm、8mm外露轴端，孔深5mm，孔壁设置一圈0.2mm的防滑纹路，压入轴端后可以依靠过盈配合实现固定，不需要额外打胶或加装紧定螺钉，拆装更换都比较便捷；整体外轮廓直径控制在40mm，厚度8mm，安装后突出安装面的高度为7.5mm，

　　不会因为突出过多影响周边部件的运动轨迹，也不会在人员触碰时形成尖锐刮擦点，边缘位置全部做R0.5mm的圆角处理，符合外露装饰件的安全设计要求。在实际选型适配时，需要注意安装轴的端面平面度，平面度公差要控制在0.1mm以内，否则压装后会出现轴标倾斜、标识偏移的问题；如果是用于户外展示设备，建模时预留的0.2mm表层厚度余量，可以满足后期做喷塑、烤漆的表层处理需求，不会因为涂层覆盖导致标识轮廓模糊。建模过程中对所有衔接位置都做了应力分散处理，环形边框与背部安装柱的衔接位置做R1mm的过渡圆角，避免压装时出现应力集中导致的边框开裂问题；中心星形标识的尖角位置也做了微小圆角处理，既不影响视觉上的尖锐感，又能避免加工或使用过程中尖角崩缺。

　　这款构件除了轴端安装的场景外，也可以通过背部加装背胶的方式，作为平面装饰标识使用，适配文创产品外壳、展示架面板等位置的装饰需求，建模时已经将背部安装孔的结构做成可编辑特征，需要做平面安装使用时，可以直接删除安装孔特征，快速得到平整的背部基面，不需要重新绘制整体轮廓，能大幅缩短二次修改的建模周期。
