曲棍球库尔队盾形标识立体造型设计

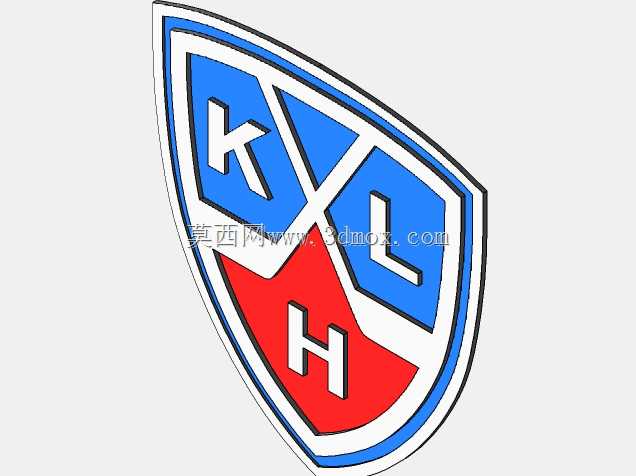

　　本次完成的立体造型为曲棍球相关的盾形标识结构，整体采用对称盾形作为外轮廓基底，外轮廓做了双层包边设计，内层为白色衬边，外层为蓝色封边，既强化了标识的轮廓辨识度，也为后续的表面附着安装预留了贴合基准面。标识内部采用十字斜向分割的布局，将盾形内部分隔为三个独立色块区域，左上与右上区域填充蓝色基底，分别设置凸起的白色K、L字符，下方区域填充红色基底，设置凸起的白色H字符，三个字符均采用无衬线粗体造型，字符边缘做了0.3mm的圆角过渡，避免立体成型后出现锐边磕碰问题，同时字符凸起高度统一为2mm，与色块基底形成明确的层次差，保证不同观察距离下的识别清晰度。

　　从实际应用场景来看，该立体标识可适配曲棍球赛事场地的标识牌安装、俱乐部周边衍生品的立体装饰、球队装备的标识嵌装等多个场景，针对不同安装场景，设计时预留了两种安装适配结构：当用于墙面、展示板等平面附着场景时，标识背部做了整面平整处理，可直接通过背胶或沉头螺丝完成固定，背部平面的平面度公差控制在0.1mm以内，保证安装后与安装基面完全贴合，无翘边缝隙；当用于装备外壳、衍生品表面嵌装时，标识外轮廓预留了0.2mm的安装公差带，可直接卡入预制的嵌装槽内，无需额外固定件即可完成装配。

　　设计过程中优先考虑了立体成型的工艺可行性，针对不同加工方式做了结构优化：若采用CNC铣削加工，所有字符与色块的拼接处均做了无倒扣设计，加工时可通过单次装夹完成正面所有特征的加工，减少翻面装夹带来的定位误差；若采用3D打印成型，所有凸起结构的拔模斜度统一设置为1.5度，避免打印过程中出现支撑残留，降低后期表面处理的工作量；若采用注塑批量生产，标识整体壁厚统一为2.5mm，背部做了均匀的筋位补强，筋位厚度为1.2mm，既避免注塑过程中出现缩痕问题，也能保证整体结构的抗冲击强度，满足户外使用时的耐候性要求。

　　外形尺寸方面，该标识的整体高度为120mm，最大宽度为85mm，整体厚度为8mm，安装边界控制在盾形外轮廓向外延伸1mm的范围内，不会占用过多安装空间，同时在标识的最底端做了5mm的平直段，可作为安装时的定位基准，保证安装时的水平度偏差不超过0.5度。色彩分区的边界处做了0.1mm的凸棱分隔，不同色块进行表面涂装时，可通过凸棱作为遮挡边界，减少分色胶带的粘贴工作量，同时避免不同颜色的涂料出现混色问题，提升涂装后的外观一致性。

　　考虑到体育标识长期使用的耐磨需求，标识最外层的蓝色包边做了0.5mm的加厚处理，安装后包边略高于内部字符与色块表面，当标识表面受到摩擦时，首先接触的是外层包边，可有效保护内部的字符与色块涂层不被磨损，延长标识的使用寿命。字符与色块的拼接缝隙控制在0.05mm以内，避免户外使用时积水、积尘进入缝隙，降低后期清洁维护的难度。针对户外安装场景，标识背部还预留了直径2mm的排水孔，可将渗入背部的积水及时排出，避免长期积水导致的背胶失效或结构腐蚀问题。
