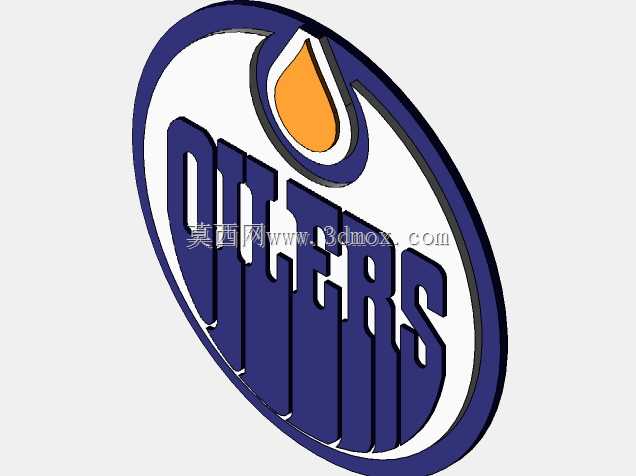

埃德蒙顿油人队立体标识造型设计

　　这款立体标识造型的设计，最初是面向体育场馆周边标识装置、球迷周边文创展示场景开发的，在实际应用中，既可以作为线下球迷活动的立体展示摆件，也可以通过拆分结构适配不同尺寸的墙面嵌入式安装需求，甚至可以调整壁厚参数后作为注塑开模的原型，用于生产实体纪念徽章、车载装饰件等衍生产品。从结构设计的角度来看，整个造型采用了分层拉伸的建模思路，最外层的深蓝色椭圆边框做了1.5mm的均匀拔模斜度，避免后续加工过程中出现脱模卡滞的问题，边框与内部白色基底的贴合面预留了0.2mm的装配间隙，既可以满足胶粘工艺的公差要求，也能适配超声波焊接的装配场景。中间的油滴造型部分做了独立的曲面拆分，橙色油滴的外轮廓与外层白色基底的凹槽完全匹配，油滴边缘做了R0.

　　8mm的圆角过渡，既避免了尖锐边角带来的加工毛刺问题，也让整体视觉效果更贴合原版队徽的圆润质感。下方的字母造型部分，每个字母都做了等厚度的拉伸处理，字母之间的连接位置做了加强筋结构，避免在大尺寸制作时出现字母变形的问题，字母与基底的连接面采用了整体式的贴合设计，没有零散的独立小结构，大幅降低了后续CNC加工或者3D打印过程中的支撑用量，也减少了后期打磨的工作量。在安装边界的设计上，整个造型的背部预留了通用的挂装卡槽，卡槽的尺寸适配市面上常见的广告钉安装规格，同时背部做了2mm的下沉平面，保证安装时整个标识可以完全贴合墙面或者展示台的平面，不会出现翘边的问题。如果是作为桌面摆件使用，只需要在底部加装一个配套的底座接口，

　　就可以直接和通用的亚克力或者金属底座配合，不需要额外修改主体结构。从实际使用的场景出发，这款造型在设计时还考虑了户外使用的需求，所有外露的边角都做了圆角处理，没有尖锐的突出结构，避免公共场合安装时出现磕碰的安全隐患，同时整体结构没有封闭的空腔，不会因为户外温差变化导致内部积水或者凝露，延长户外使用的寿命。建模过程中所有的曲面都做了连续性检查，没有出现破面、重叠面的问题，不管是导入渲染软件做效果展示，还是导入CAM软件做加工刀路生成，都不需要额外修复几何结构，不同软件之间的格式转换过程中也不会出现特征丢失的问题。针对不同的加工工艺，模型还预留了参数调整的空间，比如采用激光切割工艺制作时，可以直接提取每个分层的轮廓线，不需要重新描图；

　　采用3D打印工艺时，可以根据打印设备的成型尺寸，整体缩放模型而不会出现结构变形；采用注塑工艺生产时，可以直接在现有模型基础上添加浇口、顶针的位置，不需要重构整体造型。在细节处理上，油滴部分的曲面做了轻微的弧度凸起，模拟真实油滴的饱满质感，和平面印刷的标识相比，立体结构在光线照射下会形成自然的光影层次，不管是室内灯光还是户外自然光下，都有更强的视觉辨识度。字母部分的内凹转角都做了最小R0.5mm的圆角处理，避免加工时出现刀具无法到达的死角，也让后期表面喷涂的时候不会出现油漆堆积的问题。整个造型的厚度可以根据实际使用需求调整，小尺寸的徽章类应用可以将整体厚度控制在3mm，大尺寸的户外标识可以将厚度增加到20mm，所有的结构参数都是关联设计的，调整厚度时不需要单独修改每个特征的尺寸，大幅提升了二次修改的效率。
