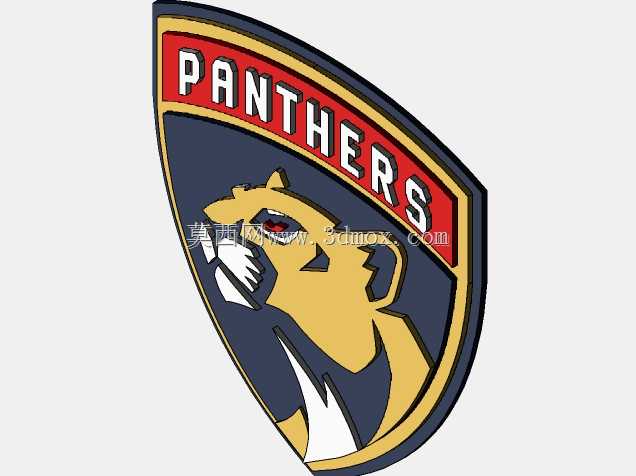

佛罗里达黑豹队曲棍球标识立体造型

　　该立体标识造型主要面向体育周边衍生产品加工、赛事场馆视觉导视系统搭建、俱乐部文化展示场景使用，可作为实体徽章注塑加工的三维母模、场馆墙面立体标识的加工基准、文创周边产品开发的结构参考。从实际用途来看，该造型既可以通过减材加工方式制作亚克力、金属材质的墙面装饰标识，也可以通过增材制造方式制作小尺寸的纪念摆件，还能作为曲面印刷的定位基准，适配不同工艺的生产需求。设计过程中优先还原标识的视觉识别特征，盾形外轮廓的曲率经过反复校准，保证不同观察角度下的视觉比例与平面标识完全一致，避免立体拉伸后出现的透视变形问题。标识内部的黑豹头部造型做了分层曲面处理，毛发纹理的凸起高度控制在0.8-1.2mm区间，既保证触摸时的肌理质感，

　　又不会因为凸起过高导致加工时出现刀具干涉，或是日常使用时容易积灰、磕碰损坏。上方红色条带区域的字母做了0.5mm的下沉处理，字母边缘做了R0.3的圆角过渡，避免尖锐边角在后续喷涂、电镀工序中出现漆层堆积、毛刺残留的问题。整个造型的安装边界做了隐藏式设计，盾形背部预留了1.5mm深度的平贴安装面，可适配背胶粘贴、螺丝锁付两种安装方式，安装面的平面度公差控制在0.1mm以内，保证安装后与贴合面完全贴合，不会出现翘边、缝隙不均的问题。外形尺寸方面，按照常用的展示场景做了参数化适配，基础款的盾形高度为120mm，宽度为95mm，整体最大厚度为12mm，所有曲面的最小曲率半径不小于1.5mm，完全适配常规的CNC精加工、注塑成型、

　　3D打印的工艺要求，不需要额外做工艺补正。设计时特意将不同色彩区域的分界处做了0.2mm的错位台阶，方便后续多色喷涂、分色电镀时做遮罩定位，减少后期人工修整的工作量。标识最外层的轮廓包边做了1mm宽度的凸起围边，既可以强化整体的轮廓识别度，也能在安装、运输过程中保护内部的图案区域，避免边角磕碰导致的外观缺损。针对小尺寸徽章的使用场景，造型上还预留了别针安装的卡槽位置，卡槽深度为2mm，宽度适配常规的徽章别针尺寸，不需要二次加工即可直接装配标准配件。在曲面过渡处理上，所有相邻曲面之间都做了G2连续处理，避免加工后出现曲面棱线、反光不均的问题，保证表面处理后的质感统一。针对金属材质加工的需求，造型的所有内角都做了不小于R0.

　　5的圆角处理，避免铣削加工时出现刀具清角不到位的问题，同时也能减少热处理过程中的应力集中，降低零件变形开裂的风险。整个造型的拔模角度统一设置为1.5度，完全满足注塑开模的工艺要求，不需要后期做拔模修正，可直接导入模具设计模块进行分模操作。
