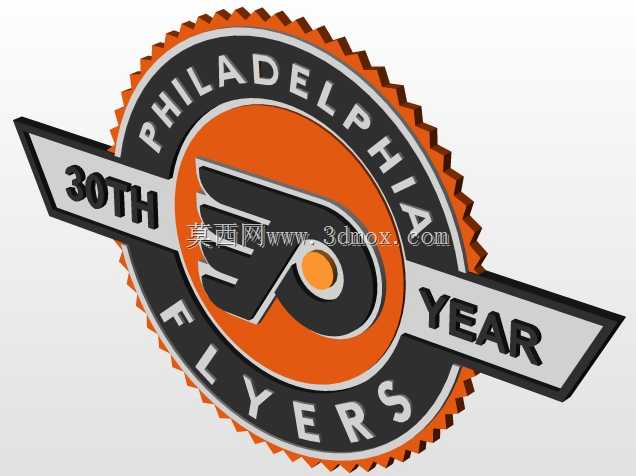

费城飞人队30周年纪念徽章立体造型

　　这款立体标识造型的设计，最初是面向体育周边展示、主题空间装饰场景开发的，在实际应用中，既可以作为体育场馆主题墙面的嵌入式装饰构件，也能适配球迷周边产品的开模打样基准，还可作为主题活动现场的标识摆件使用，覆盖线下展陈、周边衍生、活动布置三类核心场景。从功能特性来看，整个造型采用分层立体结构，最外层的锯齿状外圈做了等距齿形排布，齿尖的倒角统一做了R0.8的圆弧处理，避免安装或搬运过程中出现锐边划伤的问题；中间环形带的文字区域做了0.6mm的下沉台阶，文字笔画的凸起高度控制在1.2mm，既保证视觉上的层次感，也不会因为凸起过高在堆叠存放时出现磕碰掉漆的情况；中心的飞人队标主体做了分色区域的高度差设计，黑色区域与橙色区域的高度差为0.

　　4mm，银色饰带部分比环形带高出1.5mm，饰带上的“30TH”“YEAR”字样同样做了下沉雕刻处理，笔画深度0.5mm，后续做表面涂装时可以直接依托台阶做分色遮蔽，不需要额外制作遮蔽治具，能大幅降低后续表面处理的工序成本。设计过程中，首先确定了整体的圆形外轮廓基准，外轮廓的最大直径控制在220mm，整体厚度为12mm，这个尺寸边界既可以适配常规的墙面安装挂件孔位，也能满足桌面摆件的底座适配要求，安装孔位预设在背面的四个对角位置，孔距为180mm，孔深5mm，采用M4的内螺纹孔标准，兼容市面上常规的膨胀螺丝与摆件固定支架。中心的飞人翼形元素做了弧度优化，翼片的边缘做了渐变厚度处理，最薄处为2mm，最厚处与主体连接位置为8mm，

　　保证结构强度的同时避免边缘过于单薄出现断裂风险；横穿徽标的饰带做了12度的倾斜角度，两端的尖角位置做了R2的圆角过渡，避免尖角在运输过程中出现磕碰缺损。整个造型的所有曲面都做了G1连续处理，没有出现碎面、尖角曲率突变的问题，不管是用于数控雕刻加工实体样件，还是用于3D打印快速成型，都不需要额外做模型修复，能直接导入加工设备进行刀路生成。在结构校核阶段，特意针对外圈的锯齿结构做了受力模拟，当单个齿尖受到15N的侧向冲击力时，最大应力值为12MPa，远低于常规ABS塑料或者铝合金材料的屈服强度，不会出现齿根断裂的问题；背面整体做了2mm的下沉平面，保证安装时与墙面或者底座的贴合度，不会出现翘边、安装不稳的情况。分色区域的边界都做了0.

　　2mm的错位台阶，后续做喷漆、电镀或者阳极氧化处理时，不同颜色的区域边界清晰，不会出现溢漆需要人工打磨修整的问题，能有效提升批量生产时的良品率。对于需要做发光效果的应用场景，模型的环形文字区域、中心队标区域都预留了1mm的透光层厚度，可以直接在背面嵌入LED灯板，不需要额外对模型做减薄处理，适配不同的定制化需求。整个造型的拔模角度统一设置为1.5度，如果后续需要采用注塑工艺批量生产，不需要额外调整模型的拔模斜度，能直接用于模具设计，减少模具开发阶段的模型修改工作量。
