无线电控制伺服执行部件结构设计

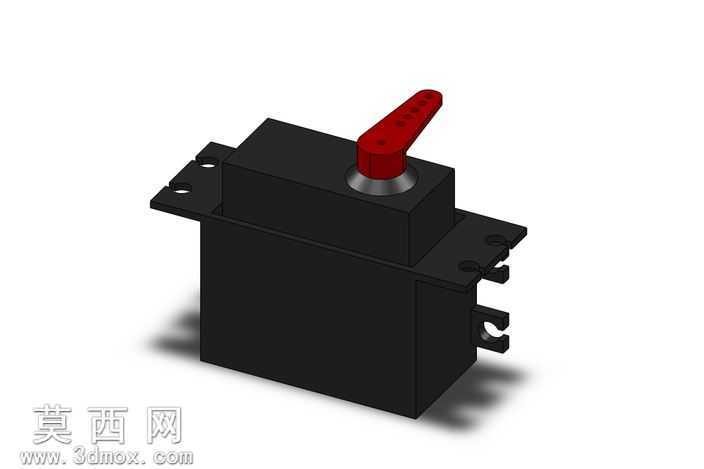

该作品为无线电控制场景下的伺服执行部件三维建模成果，建模阶段以实物测绘的尺寸参数为基准，在三维软件中先完成主体基座的轮廓搭建，针对基座两侧带安装孔的固定耳结构，通过拉伸、切除特征精准还原孔位间距与板材厚度，保证后续虚拟装配时安装位的适配性。主体外壳采用分体式结构设计，上下壳体的拼接止口通过配合公差约束完成建模，还原实际生产中卡扣定位的结构逻辑，外壳边角做了微小的圆角过渡处理，既符合注塑成型的工艺要求，也让模型渲染时的光影过渡更自然。顶部的红色操纵摇臂是核心动作输出部件，建模时还原了摇臂上的多组调节孔位，摇臂与基座连接处的金属转轴结构，通过不同材质的分层建模区分转轴的金属基座与顶部红色塑料摇臂的材质差异，转轴与基座的配合间隙按照实际转动副的装配要求设置，还原部件真实的活动连接关系。材质渲染阶段，主体黑色外壳赋予哑光磨砂塑料材质，调整粗糙度参数模拟工程塑料的表面质感，红色摇臂采用稍带光泽的硬质塑料材质，金属转轴部分赋予抛光金属材质，添加细微的划痕纹理提升真实感，底部投射的柔和阴影增强了模型的立体层次感。结构设计上充分考虑无线电控制部件的使用场景，基座侧面预留的接线槽结构通过切除特征完成建模，还原部件实际走线的空间需求，整体模型的各零件间装配关系清晰，可直接用于虚拟装配验证、运动仿真演示，也可作为遥控类产品结构设计的参考素材，建模过程中对各功能结构的比例把控严格，完全符合同类伺服部件的实际尺寸规范，没有出现结构失真、比例失调的问题，渲染效果兼顾了结构展示的清晰度与视觉真实感。
