工业级C型夹紧固定工装夹具设计

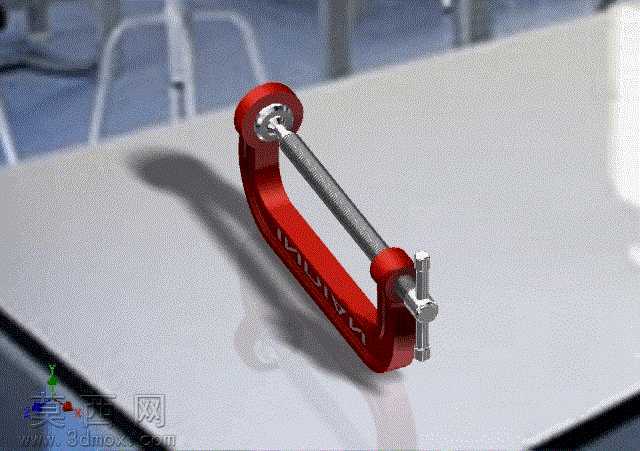

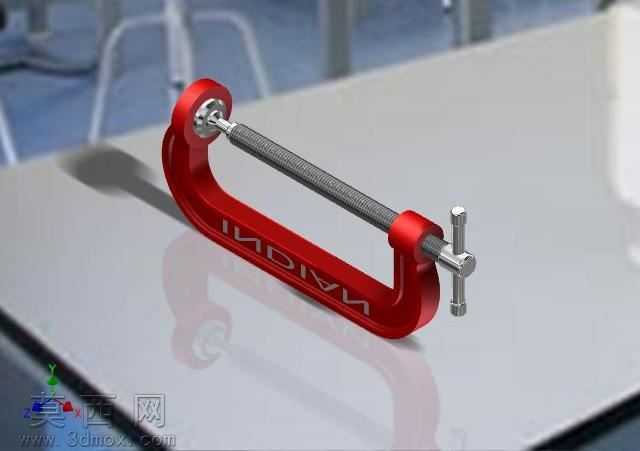

本C型夹具三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工艺的公差配合要求，对各部件的装配关系进行了精准约束。模型主体的C型架部分采用高强度铸铁材质预设，建模时通过扫掠、拉伸切除等特征命令完成架体的弧形轮廓与加强结构设计，架体表面预留了品牌标识的蚀刻区域，通过贴图渲染实现了哑光红色烤漆的金属质感表现，还原了工业夹具的真实表面处理效果。中间的传动螺杆部分采用梯形螺纹结构建模，螺纹牙型、螺距参数完全符合机械设计标准，螺杆两端分别与架体的固定端、活动压头形成转动配合与滑动配合，建模时对螺杆的表面粗糙度进行了材质参数调整，渲染后呈现出银灰色合金钢的金属光泽，端部的转动手柄采用防滑滚花结构设计，通过纹理贴图还原了手柄的握持防滑细节。活动压头部分设计为平面接触结构，建模时预留了压头的磨损更换余量，压头与螺杆的连接部位采用万向微调结构，可保证夹持过程中压头与被夹持工件表面完全贴合，避免出现点接触导致的工件压损问题。整体装配完成后通过运动仿真验证了螺杆转动带动压头直线进给的动作逻辑，确认各部件不存在运动干涉，夹持行程范围符合常规手动夹具的使用需求。渲染阶段采用工作室三点布光方案，通过主光、补光、轮廓光的搭配，清晰呈现出架体烤漆的质感、螺杆的金属反光以及各部件的结构层次，背景采用浅灰色工业工作台面，搭配柔和的阴影效果，完整展现了C型夹具的外观形态与结构细节，可直接用于工装夹具的方案展示、生产加工参考以及机械教学演示使用。
