耐德罗enduro山地自行车车架结构设计

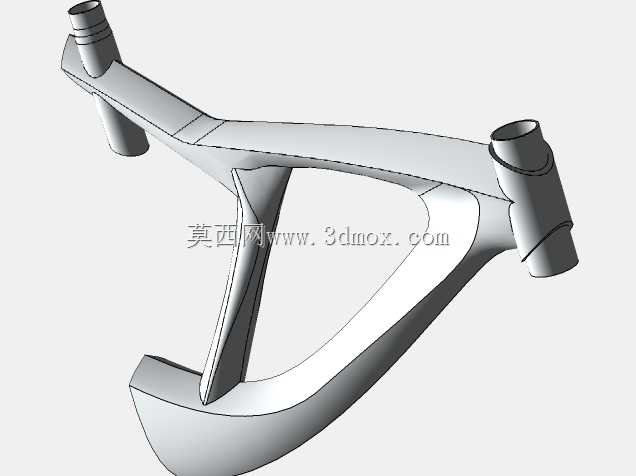

　　这款enduro取向的自行车车架，核心面向高强度山地穿越、全山地骑行场景设计，适配长行程避震前叉与后胆结构，能够承接林道穿越、乱石下坡、大落差飞包等复杂骑行工况下的载荷冲击，是整车承载骑乘者重量、连接所有行走与传动部件的核心基体。从结构设计逻辑来看，车架采用一体化三角补强构型，头管位置做了加粗锥管设计，预留标准锥管前叉安装位，可兼容150-170mm行程的enduro规格前叉，头管角度做了后倾优化，在下坡工况下能够提升直进稳定性，降低翘头翻车风险。中管位置匹配标准坐杆口径，支持升降坐杆安装，满足爬坡与下坡不同姿态下的坐高快速调整需求，后叉勾爪位置采用通用快拆或桶轴安装位，可兼容不同规格的后轮组与变速系统安装。五通位置做了下沉设计，

　　既能够降低整车重心提升过弯稳定性，也预留了足够的牙盘安装空间，避免大齿数牙盘在颠簸工况下与地面发生磕碰。车架的后三角采用一体弯管补强结构，在立管与下管、后上叉与后下叉的连接位置都做了圆弧过渡处理，避免应力集中导致的车架疲劳断裂，整体管型采用异型管设计，在受力较大的下管位置做了加宽处理，提升侧向刚性，在踩踏发力时能够减少形变量，提升动力传递效率，而在后上叉位置做了适度的扁平化处理，能够过滤一部分路面传来的高频震动，提升长距离骑行的舒适度。安装边界方面，车架预留了标准碟刹安装座，支持180mm及以上规格的碟刹夹器安装，走线位置支持内走线设计，能够减少线管外露带来的剐蹭损伤，同时降低风阻，车架整体的轴距设定偏向长轴距取向，

　　在高速下坡时能够提供更好的贴地性，后下叉长度做了适度缩短，兼顾爬坡时的踩踏响应与过弯时的灵活性。从实际应用角度，这款车架的结构设计充分考虑了enduro骑行的多工况需求，既能够满足爬坡时的刚性与轻量化需求，也能够承受下坡时的高强度冲击，各个安装位的尺寸都遵循通用行业标准，可兼容市面上绝大多数的山地车通用配件，方便后续的组装、维护与配件替换，结构上的补强设计也大幅提升了车架的疲劳寿命，能够应对长期高强度骑行的载荷考验。
