螺旋镶珠环形装饰结构创意设计

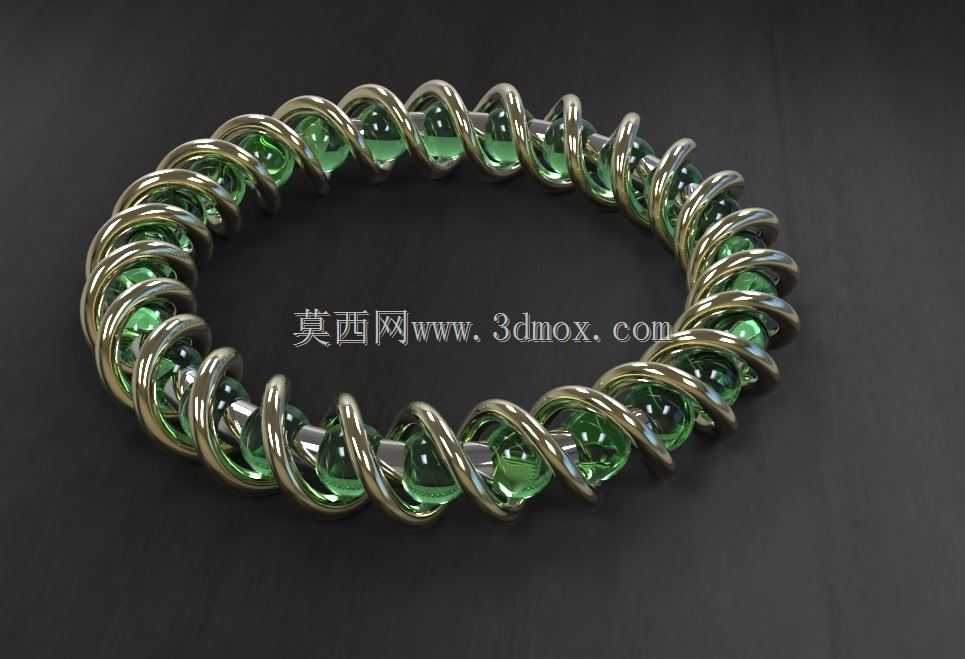

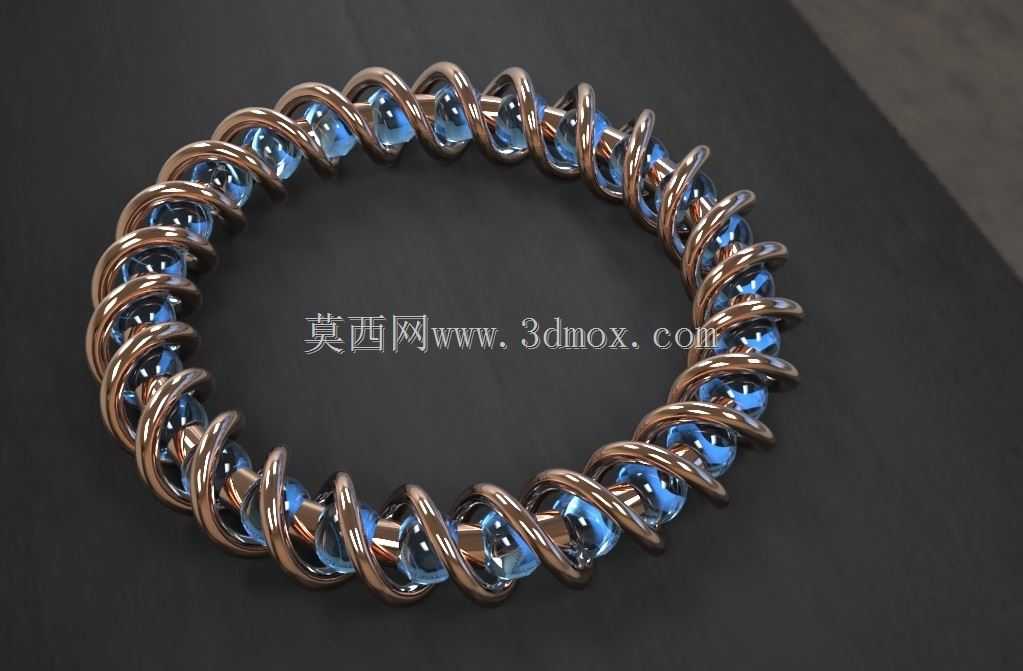

　　这款环形螺旋镶珠结构，最初的设计切入点是探索柔性约束与刚性定位结合的小型构件实现可能，在做精密装饰五金、小型穿戴配饰的结构验证阶段，这类结构可以很好地平衡视觉层次感与结构可靠性。从实际应用场景来看，该结构既可以作为高端装饰五金的装饰环组件，嵌入到箱包五金、腕表装饰圈、定制首饰的结构中，也可以经过尺寸缩放后，作为小型流体管路的柔性缓冲衬圈，利用螺旋圈的弹性形变吸收管路的微幅振动，避免硬连接带来的应力集中问题。

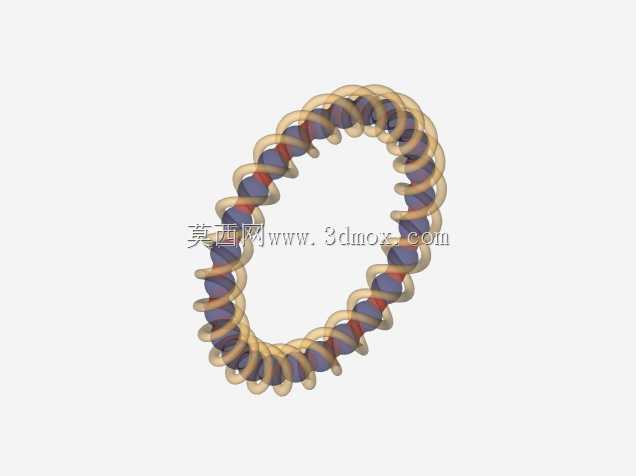

　　设计过程中，首先确定了环形的基准轮廓，整体闭合环的基准直径根据应用场景可在20mm到120mm区间调整，单根螺旋簧丝的线径控制在1.2mm到3mm区间，螺旋升角经过反复校核，最终确定为12度，这个角度既可以保证螺旋圈之间预留足够的嵌珠空间，又不会因为螺旋升角过大导致圈体在受径向挤压时出现错位滑脱。内嵌的圆珠直径略大于螺旋相邻两圈的自然间隙，装配时利用金属螺旋圈的微弹性形变将圆珠卡入螺旋形成的容置槽内，装配完成后圆珠可在槽内做小角度转动，但不会从螺旋间隙中脱出，这种无额外紧固件的装配方式，既减少了零件数量，也避免了粘接、焊接带来的表面处理瑕疵。

　　从安装边界来看，该环形结构的轴向厚度等于螺旋圈的外径加上圆珠突出螺旋基面的高度，通常圆珠突出量控制在0.3mm到0.8mm，既保证圆珠的触感与视觉突出效果，也不会因为突出量过大导致安装时与相邻配合件产生干涉。如果作为装饰构件使用，螺旋部分可采用铜质、不锈钢或者钛合金材质做抛光镀色处理，内嵌圆珠可采用玻璃、人造水晶或者硬质合金材质，通过材质的光泽差提升视觉层次；如果作为工业缓冲衬圈使用，螺旋部分可采用65Mn弹簧钢制作，内嵌圆珠采用耐磨尼龙或者聚四氟乙烯材质，利用圆珠的滚动特性降低衬圈与配合轴面的滑动摩擦，同时螺旋结构本身可以提供均匀的径向张紧力，保证衬圈在安装槽内不会出现窜动。

　　在结构校核阶段，重点验证了螺旋圈在反复径向挤压后的形变恢复能力，当螺旋圈的有效圈数控制在24到36圈区间时，整体环体的径向形变率可以达到8%，撤去外力后可以完全恢复初始形状，不会出现永久变形。相邻螺旋圈的间隙均匀性控制是建模过程中的难点，需要通过螺旋线沿环形基准路径扫掠时的相位参数调整，保证每一段螺旋的螺距误差控制在0.05mm以内，避免出现局部间隙过大导致圆珠脱落、或者间隙过小导致圆珠卡滞无法转动的问题。
