高精度侧壶式气动喷笔结构设计

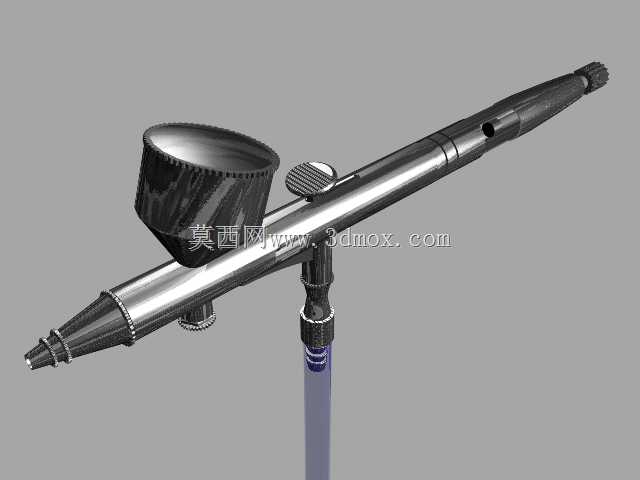

　　这款侧壶式气动喷笔的三维结构，完全围绕精细喷涂作业的实际工况做设计落地，日常在模型涂装、美术喷绘、小型工件补漆、美甲精细作业、工艺品表面上色这类场景中，是核心的手持作业工具，相比普通大流量喷枪，它的出料控制精度能覆盖0.2mm级别的细线喷涂需求，适配小范围、高细节要求的喷涂作业。从结构设计逻辑来看，侧置式料壶的布局是核心考量点，不同于上壶喷笔的重心集中在笔身上方，侧壶布局将涂料存储结构布置在笔身侧方，作业时笔身倾斜角度调整不会出现料壶漏液、进料断续的问题，长时间手持作业时手腕的受力更均衡，能降低持续精细操作的疲劳感。料壶和笔身的连接采用锥面密封结构，无需额外密封件就能实现负压进料的气密性要求，

　　拆装清洗时仅需旋下料壶即可完成残留涂料的清理，适配频繁更换涂料颜色的作业场景。笔身的控制结构采用双动式设计，按下笔尾控制阀接通气路，向后扳动控制阀杆逐步提升涂料出料量，气路与料路的同步匹配经过结构间隙优化，从低压预吹到最大出料量的行程中，不会出现初期出料飞溅、后期气量不足导致的涂料雾化不均问题。喷嘴部分采用分体式嵌装结构，喷嘴与针阀的同轴度通过笔身内孔的精加工基准保证，针阀的行程限位结构做了可调设计，可根据作业需求限制最大出料量，避免误操作导致的涂料过量喷出。笔身的握持段做了滚花纹理处理，手指接触位置的直径控制在12mm，符合成年人手持工具的握持尺寸边界，尾部的气量调节旋钮采用防滑齿结构，戴薄防护手套操作时也能精准调整进气压力。

　　气路接口设置在笔身最下端，采用标准快插式接头结构，适配常规6mm气动气管，安装后气管自然下垂，不会干扰手持作业的动作范围，接口处的密封台阶做了圆角过渡，避免气管反复弯折后出现开裂漏气问题。整体结构的所有活动部件都做了限位设计，拆解清洗时不会出现小零件弹飞丢失的问题，料壶的容量设置为7cc，既满足连续15分钟左右的精细作业供料需求，也不会因为容量过大导致笔身侧方重量过高影响操作稳定性。针阀的导向段采用铜质衬套结构，长期往复动作不会磨损笔身的铝合金基体，能长期保证针阀与喷嘴的同轴度，避免出现偏磨导致的出料散喷问题。
