交错缠绕式立体螺旋结构造型设计

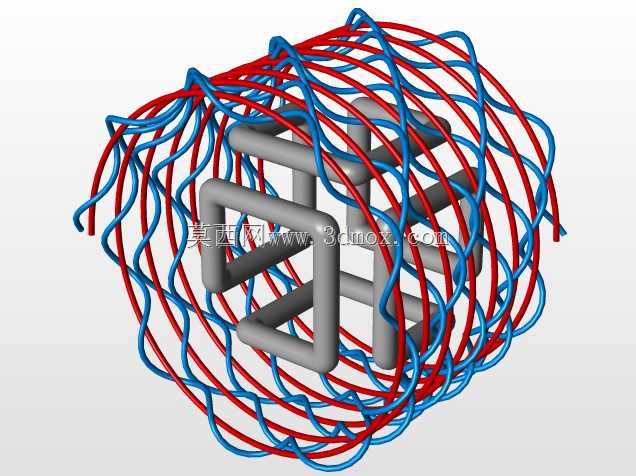

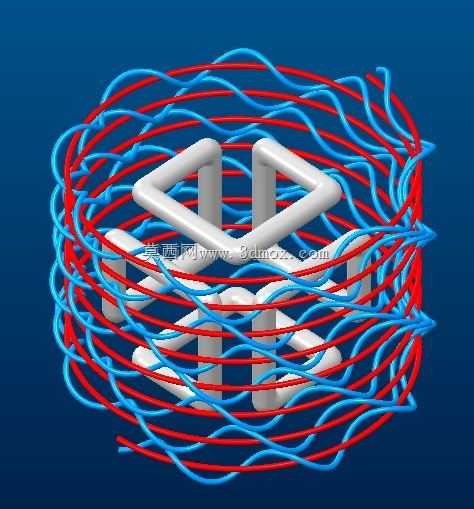

　　该螺旋结构采用内外双层交错的空间缠绕设计，内层为正交排布的方形框架支撑体，外层由红蓝两组异向螺旋管线沿球面轨迹连续缠绕，形成兼具力学稳定性与视觉辨识度的封闭立体构型。从结构设计逻辑来看，内层方形框架采用等径圆管弯折成型，各段弯折处保持统一圆角过渡，避免应力集中，框架的正交排布形成六个方向的对称支撑基准，为外层螺旋管线提供稳定的附着定位点，整体框架的外接边界为正立方体，可直接适配方形安装基座的定位需求，安装时可通过框架端面的预留平面完成螺栓固定，无需额外设计转接工装。外层两组螺旋管线分别采用顺时针与逆时针的等距螺旋升角，沿虚拟球面轨迹连续延伸，两组管线在空间中形成均匀交错的网格结构，相邻管线间保持恒定间隙，既避免运动干涉，

　　也让整体结构的受力分布更均匀，当该结构作为流体导流部件使用时，交错的螺旋流道可让介质在流动过程中形成连续紊流，提升混合换热效率，常见于小型静态混合器、流体换热芯体的功能段设计。建模过程中需先确定内层框架的中心对称基准，以立方体中心为坐标原点建立三维坐标系，先完成六组正交方管的扫掠成型，保证各管段的中心轴线与坐标轴平行，弯折段的扫掠路径采用相切圆弧过渡，保证管壁厚度均匀。外层螺旋线的生成需以虚拟球面为约束，分别设定两组螺旋的导程与旋向，通过球面螺旋线方程生成连续路径，再沿路径扫掠出等径管线，建模时需逐一校验管线与内层框架、管线与管线之间的间隙值，保证最小间隙满足装配与使用要求，避免出现实体干涉。该结构的整体外接轮廓为类球形，

　　安装边界尺寸可根据实际使用场景等比例缩放，当作为装饰性结构件使用时，可采用3D打印一体成型，外层管线的分色设计可通过多材料打印或后期表面处理实现，当作为工业功能部件使用时，可采用金属材质通过选区激光熔化工艺一体成型，无需后续拼接装配，整体结构无活动部件，可靠性高，可长期在流体冲刷、交变载荷的工况下稳定工作。
