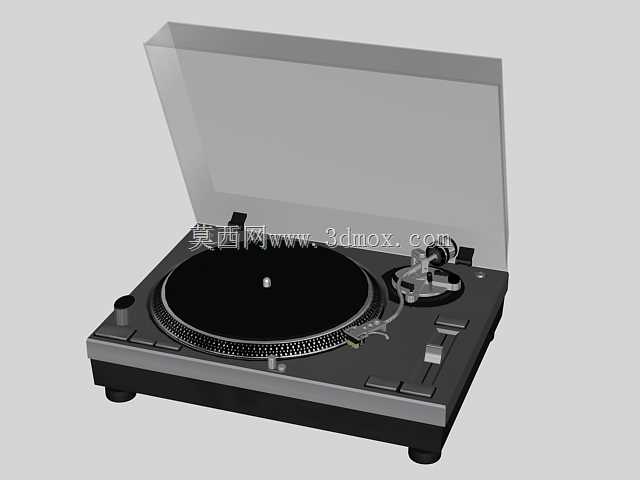

复古黑胶唱片机整机结构三维设计

　　这款唱机的三维建模完全围绕实体唱机的功能落地展开，先从核心的转盘承载结构入手，转盘作为黑胶唱片的承载旋转部件，设计时优先考虑了转动同轴度的控制，转盘下方的轴系配合预留了标准轴承的安装位，轴肩高度经过反复校核，既保证转盘转动时的径向跳动控制在合理范围，也避免了装配时出现轴向窜动，影响唱片播放的稳定性。唱臂组件的建模还原了实际产品的俯仰与水平转动自由度，唱臂的配重块位置预留了调节行程，能够适配不同重量的唱头安装需求，唱臂底座的转轴位置做了限位结构设计，防止唱臂转动超出行程碰撞到转盘边缘。设备的上盖采用透明翻盖结构，铰链位置的安装孔位与机身主体的凸台完全匹配，翻盖开合角度预留了足够的操作空间，更换唱片时不会出现盖体与唱臂干涉的情况。

　　机身底部的四个减震脚座做了独立的安装位设计，每个脚座的高度预留了微调余量，能够抵消放置平面的不平整，减少外部振动对唱针读取信号的干扰。机身正面的控制按键布局完全贴合实际操作逻辑，按键的按压行程、键帽与面板的间隙都按照实体产品的装配公差做了预留，不会出现按键卡滞的问题。从应用场景来看，这类唱机多用于家庭音频播放、复古影音空间陈设，建模时充分考虑了整机的安装边界，机身整体的长宽高比例协调，放置在常规桌面时不会占用过多空间，背部的走线槽预留了音频输出线、电源线的走线路径，避免线材外露影响整体外观。转盘表面的防滑垫安装位做了下沉设计，防滑垫嵌入后与转盘表面齐平，唱片放置时不会出现滑移。整个建模过程中，

　　所有部件的装配关系都按照实际生产的装配顺序做了层级划分，机身壳体的壁厚均匀，转角处做了合理的圆角过渡，既符合注塑成型的工艺要求，也避免了尖角带来的使用安全隐患。唱臂的引线走线槽隐藏在唱臂管内部，从外部看不到裸露的线材，还原了实体产品的外观整洁度。
