4545系列工业铝挤压型材结构设计

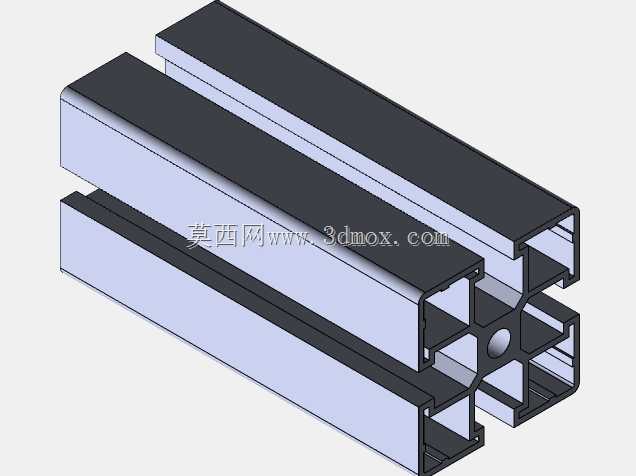

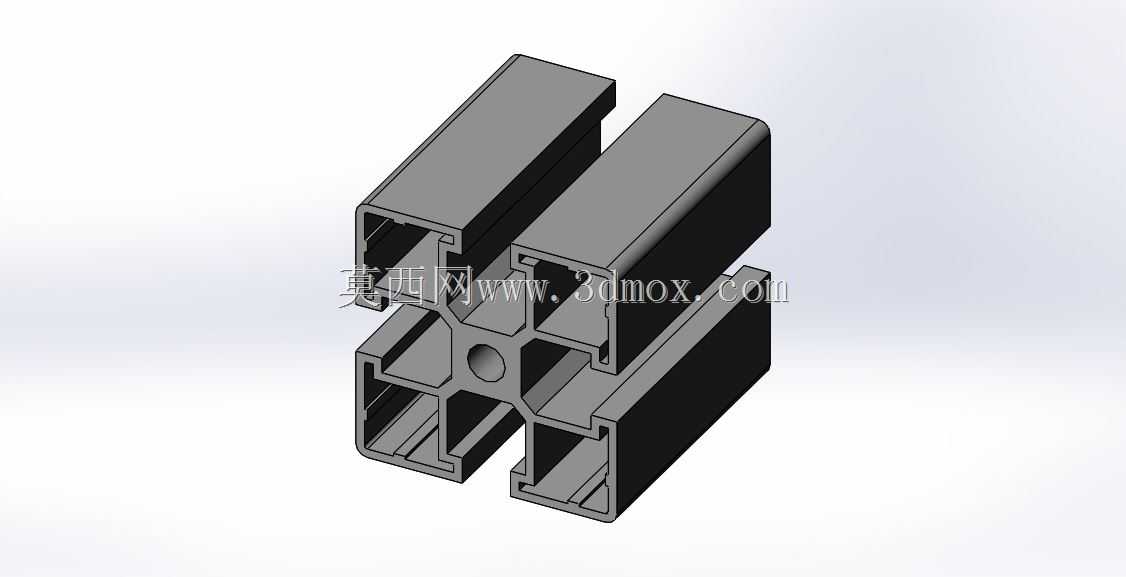

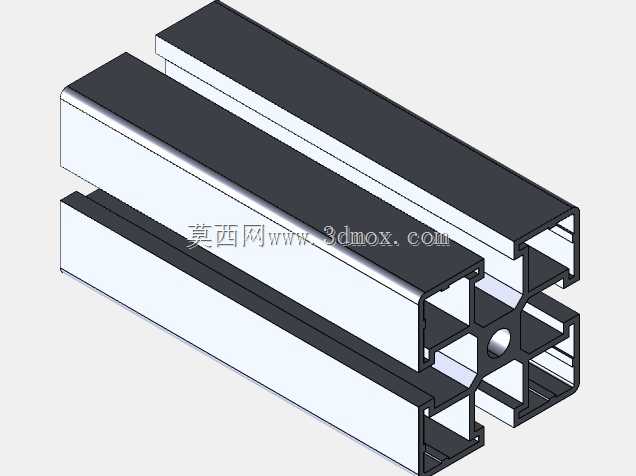

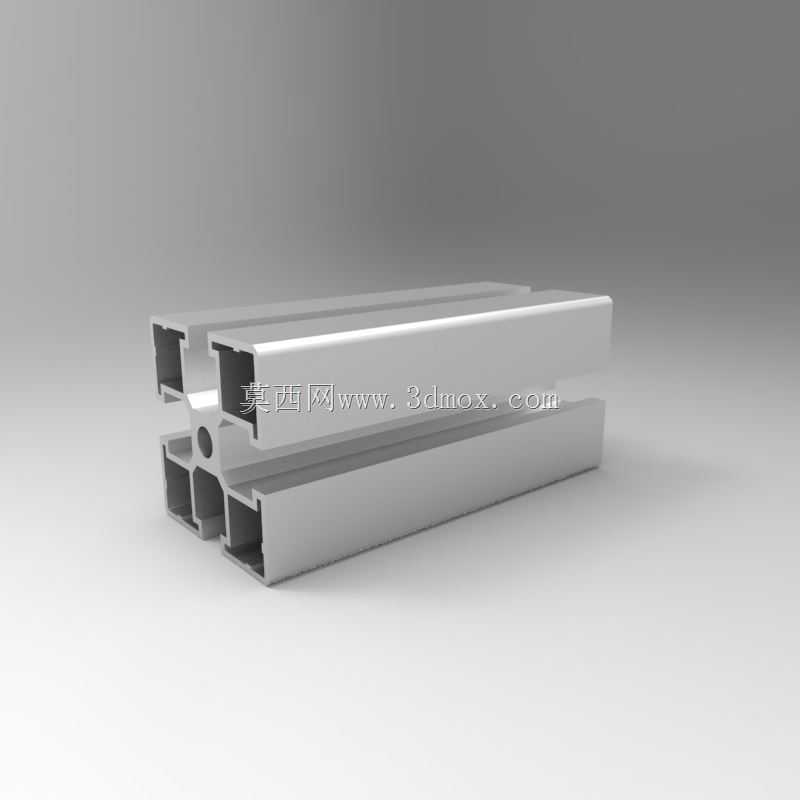

　　这款45x45规格的工业铝挤压型材，是模块化工业框架搭建场景中应用极广的基础构件，日常在自动化设备机架、生产线工作台围挡、物料周转货架、设备安全防护栏的搭建中都能见到它的身影，相比传统焊接钢制框架，它无需做表面防锈涂装，拆装调整灵活度更高，后期产线迭代改造时的材料复用率能达到九成以上，能大幅降低非标准设备的搭建改造成本。从截面结构来看，这款型材采用四腔体对称布局，四个方向均预留了适配M8T型螺母的通长滑槽，滑槽内侧做了限位卡边设计，螺母装入后不会发生周向转动，装配时只需将螺栓对准螺母预紧即可，无需在型材上额外做攻丝处理，单根型材的任意滑槽位置都能作为安装固定点，给现场装配留出了极大的调整空间。型材中心位置预留了直径8mm的通孔，

　　既可以作为整根型材的穿线通道走设备的低压控制线缆，也能穿入圆钢做长跨度框架的加强支撑，避免大跨度框架受载后出现下挠变形。型材的四个外角做了R2圆角过渡，既避免了尖锐边角划伤装配人员，也能适配常规的工业铝型材专用端盖、角码、蹄脚等标准配件，无需额外做边角修磨处理。在设计建模过程中，这款型材的截面轮廓严格遵循工业铝型材的通用公差标准，滑槽的开口宽度、腔体壁厚、中心孔的同轴度都做了参数化约束，后续如果需要衍生其他长度规格的同系列型材，只需调整拉伸长度参数即可快速生成模型，不需要重新绘制截面草图。实际选型应用时，这款型材的单米承重能满足常规轻型设备机架的载荷要求，搭配对应的角槽连接件、内置连接件可以实现90度直角拼接、

　　45度斜角拼接等多种连接形式，框架拼接完成后整体的形位公差能控制在毫米级，完全能满足视觉检测设备、小型输送线这类对框架安装精度有一定要求的设备使用需求。型材表面做了阳极氧化处理，日常车间环境下使用不会出现氧化锈蚀，日常维护只需擦拭表面浮尘即可，不需要定期做刷漆防锈处理。在安装边界上，这款型材的截面外轮廓尺寸为45mm×45mm，滑槽的中心距型材外边缘的距离为10mm，搭配标准45系列铝型材配件时，相邻两根型材拼接后的外表面能做到完全齐平，不会出现台阶错位，后续在型材表面安装钣金护板、亚克力门板时，不需要额外做安装位的适配调整。
