4040封闭端面工业铝挤压型材结构

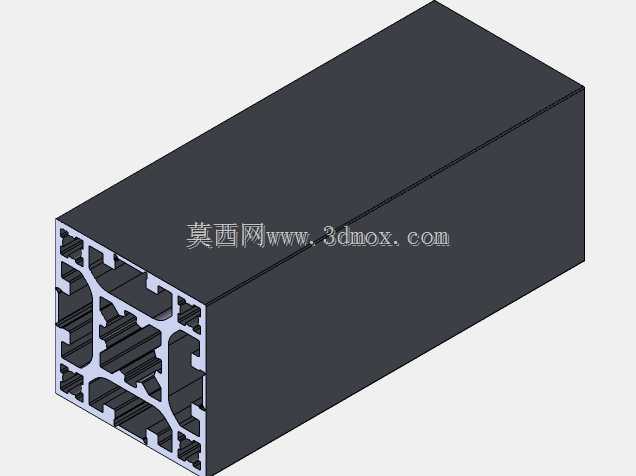

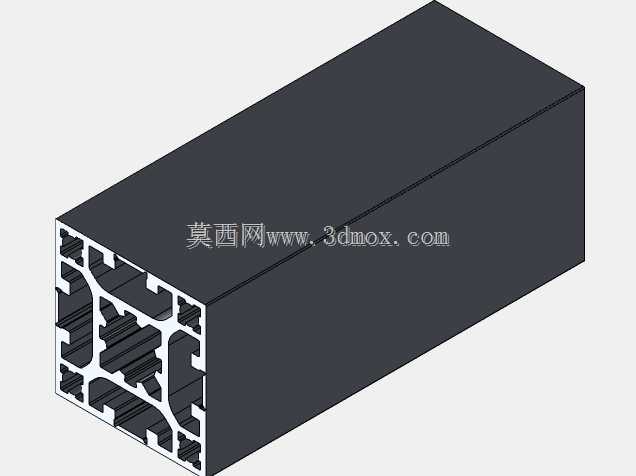

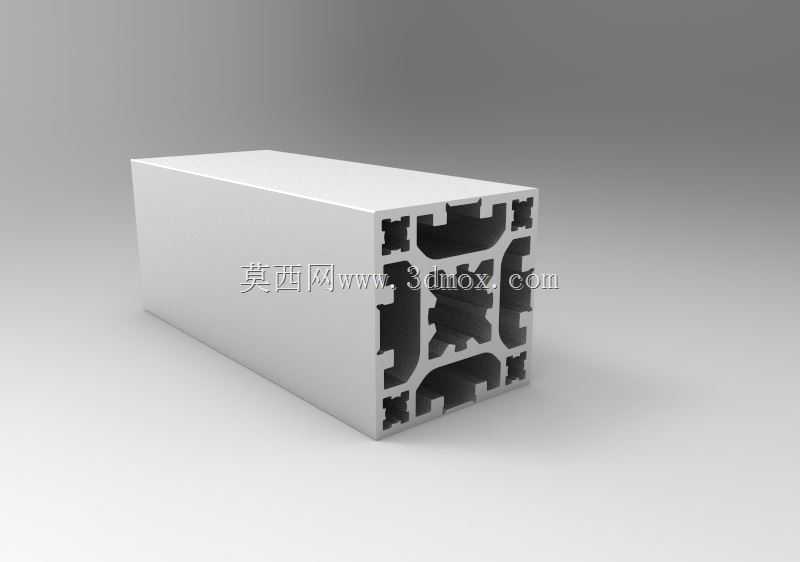

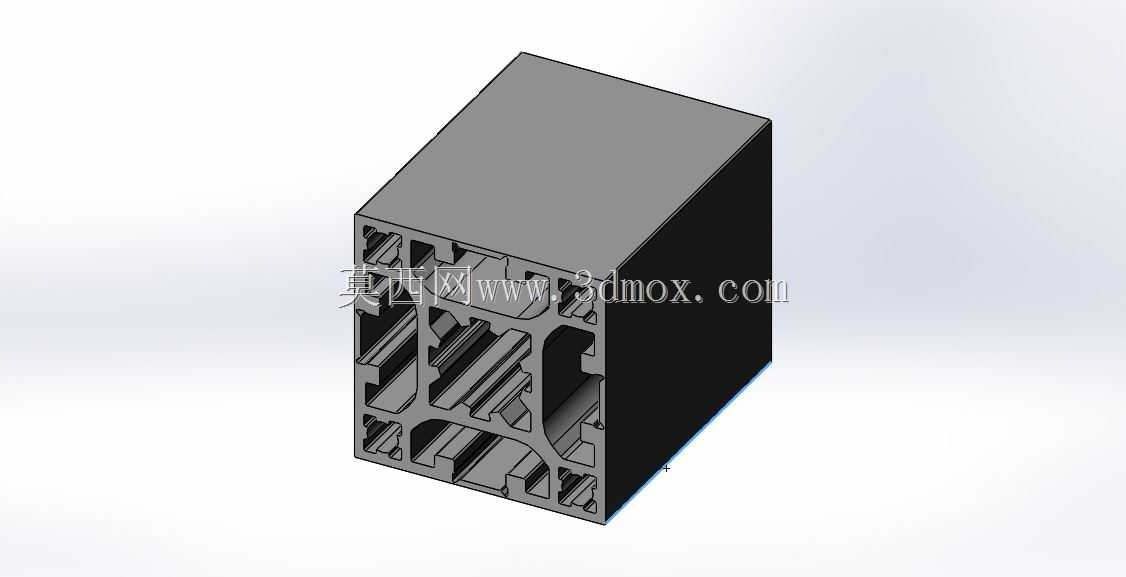

　　这款40系列封闭端铝型材，截面外轮廓尺寸为40mm×40mm，端面做全封闭设计，区别于常规通槽开口铝型材，整根型材的端面无外露槽口，在搭建框架时可获得更整洁的外观面，同时能提升框架整体的抗扭、抗弯截面模量，在同等米重下比同规格开口型材的结构刚性高出15%左右。从内部筋位布局来看，型材采用多腔室交错筋设计，主承重筋沿型材长度方向通长布置，槽口位置保留了标准工业铝型材的槽宽尺寸，可兼容常规的T型螺栓、弹性螺母等配套紧固件，不需要单独开发定制连接配件，能直接适配现有成熟的铝型材框架连接体系，降低选型和采购成本。

　　在实际应用场景中，这类封闭端铝型材常被用于设备外罩框架、无尘车间隔断骨架、小型自动化设备的台架支撑、检测设备的外围防护结构，尤其是在需要避免槽口积灰、积切削液的生产场景下，封闭端面的设计可以减少清洁维护的工作量，同时避免杂物落入型材槽道内部滋生细菌或者卡滞后续加装的配件。设计这类型材截面的时候，首先要考虑挤压工艺的可行性，内部筋位的壁厚要保持均匀，避免壁厚差过大导致挤压成型后出现扭拧、弯曲变形，所有筋位的交接位置都做了圆弧过渡，既可以减少挤压时的金属流动阻力，提升型材成品率，也能避免应力集中导致的型材受力开裂。

　　安装边界上，这款型材的端面对应位置预留了标准的端攻螺纹孔位，可直接安装端盖、脚轮、调节脚座等端部配件，侧面的槽道间距和同系列40型材完全通用，在做混合搭建的时候，可以和常规4080、40120等型材直接拼接，不需要额外加工转接件。型材的连接方式和常规工业铝型材一致，可采用角码连接、内置连接件连接、端面连接板连接等多种方式，根据不同的承重需求选择对应的连接方案，在做模块化设备搭建的时候，可根据实际需求裁切任意长度，所有连接位置都可以实现无焊接装配，后期调整框架结构、拆解搬迁都十分方便，不需要做焊接、喷漆等二次表面处理，装配完成后即可直接投入使用，大幅缩短设备框架的搭建周期。另外封闭的端面结构还可以在型材内部穿装气管、线缆等管线，将管线隐藏在型材腔体内部，让整体设备外观更整洁，同时避免管线外露被剐蹭损坏，提升设备布线的安全性和美观度。
