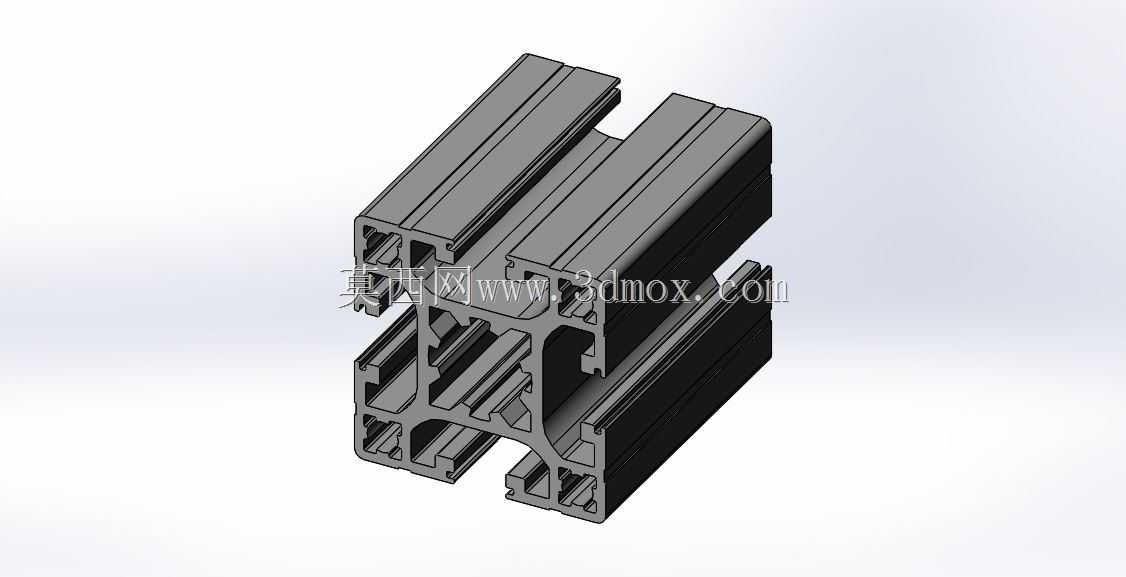

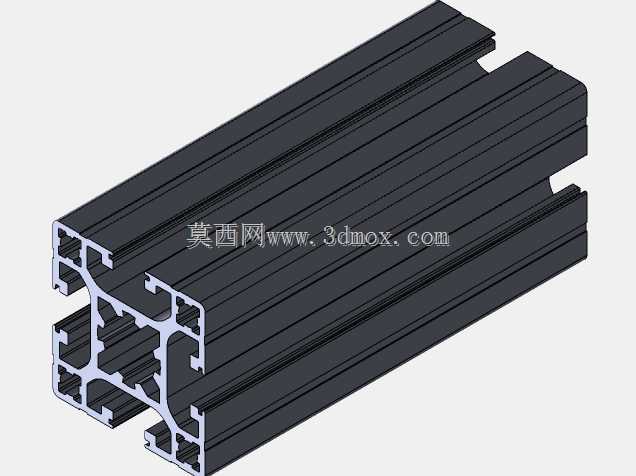

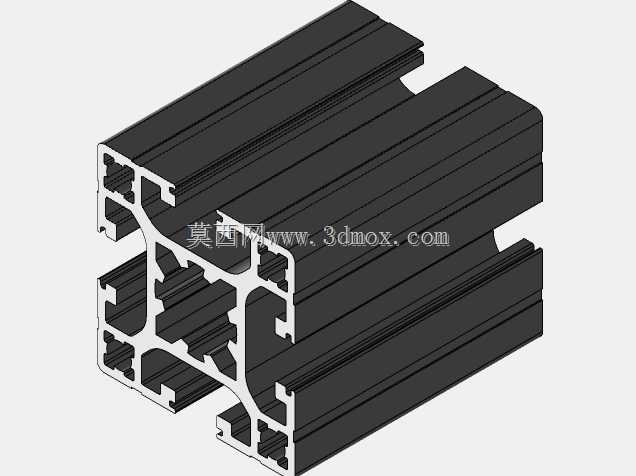

4040基础款工业铝挤压型材结构

　　这款40x40规格的基础款铝挤压型材，是工业框架搭建场景里应用覆盖面极广的基础构件，在自动化设备机架、生产线防护栏、工作台支架、物料周转架、检测设备工装架等场景中都能看到它的身影。不同于重载系列的加厚壁型材，这款基础款型材的截面设计做了充分的轻量化考量，在满足常规静载、动载受力要求的前提下，尽可能压缩了非受力区域的材料占比，适配多数无极端重载要求的通用框架搭建需求。从截面结构来看，型材的四个方向均预留了标准T型槽道，槽道尺寸适配行业通用的T型螺栓、法兰螺母等配套紧固件，安装时不需要对型材做额外的钻孔、攻丝加工，只需要将紧固件预置在槽道内，调整到对应安装位置锁紧即可完成连接，大幅降低现场装配的加工工作量，也方便后期框架的调整、

　　改造与拆解复用。型材的内腔做了多腔式加强筋设计，筋位的排布顺着型材受力的主要方向延伸，既提升了型材截面的抗扭、抗弯截面模量，避免长尺寸下料后出现明显的绕度变形，也为槽道提供了足够的支撑强度，防止螺栓锁紧时槽道出现变形开裂的问题。在安装边界上，这款型材的外轮廓为标准40mm×40mm正方形截面，相邻型材拼接时可以做到外表面完全齐平，不会出现突出的棱边或者错位缝隙，适配常用的40系列角码、端盖、脚轮、蹄脚、连接板等全套配套配件，不需要单独定制转接件。设计这类型材时，核心要平衡几个维度的需求：首先是挤压生产的工艺可行性，截面的壁厚差要控制在合理区间，避免挤压成型时出现金属流速不均导致的型材变形、表面裂纹；其次是装配的通用性，

　　槽道的开口宽度、槽内深度、内腔的卡位尺寸都要和行业通用配件匹配，不能出现配件无法装入或者锁紧后松动的问题；最后是受力的合理性，筋位的厚度、排布要匹配常规使用场景下的受力方向，避免材料冗余或者局部强度不足。在实际设备搭建中，这款型材常作为框架的主立柱、横梁使用，单根型材的下料长度可以根据实际框架尺寸灵活裁切，配合角槽连接件、内置连接件可以实现90度直角拼接、45度斜角拼接等多种连接形式，表面经过阳极氧化处理后具备不错的耐锈蚀能力，在车间常规环境下不需要额外做表面涂装，组装完成后即可直接投入使用。对于需要频繁调整工位布局的生产线来说，这种模块化的铝型材框架比传统焊接钢结构框架的适配性更强，不需要动火焊接作业，普通装配人员借助简单的内六角扳手即可完成组装调整，也能减少焊接带来的表面打磨、涂装等后续工序，缩短设备搭建的整体周期。
