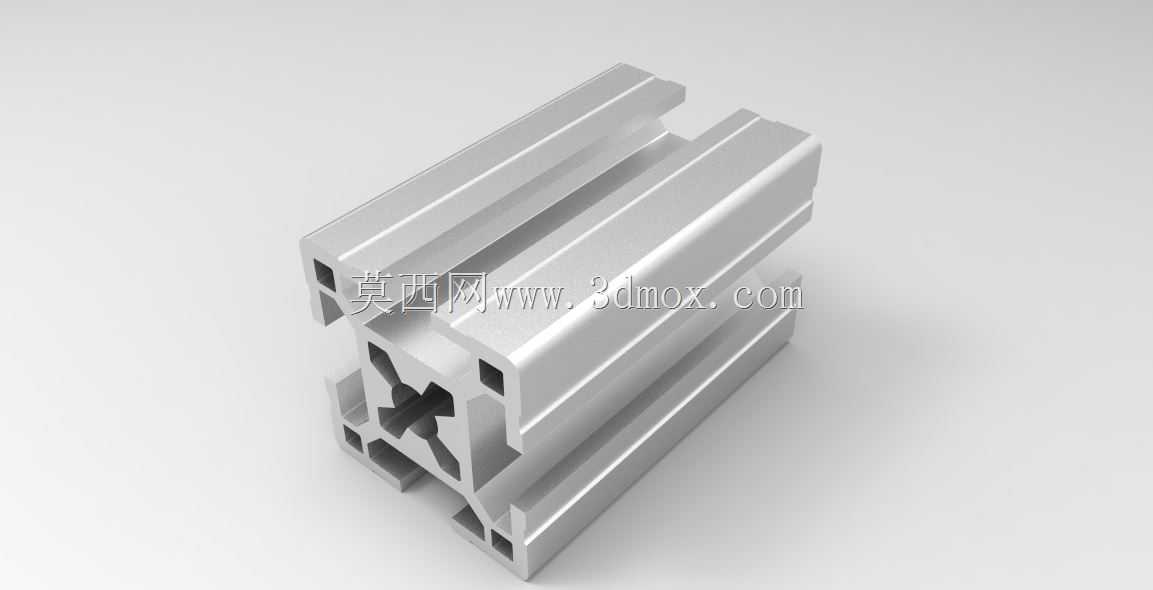

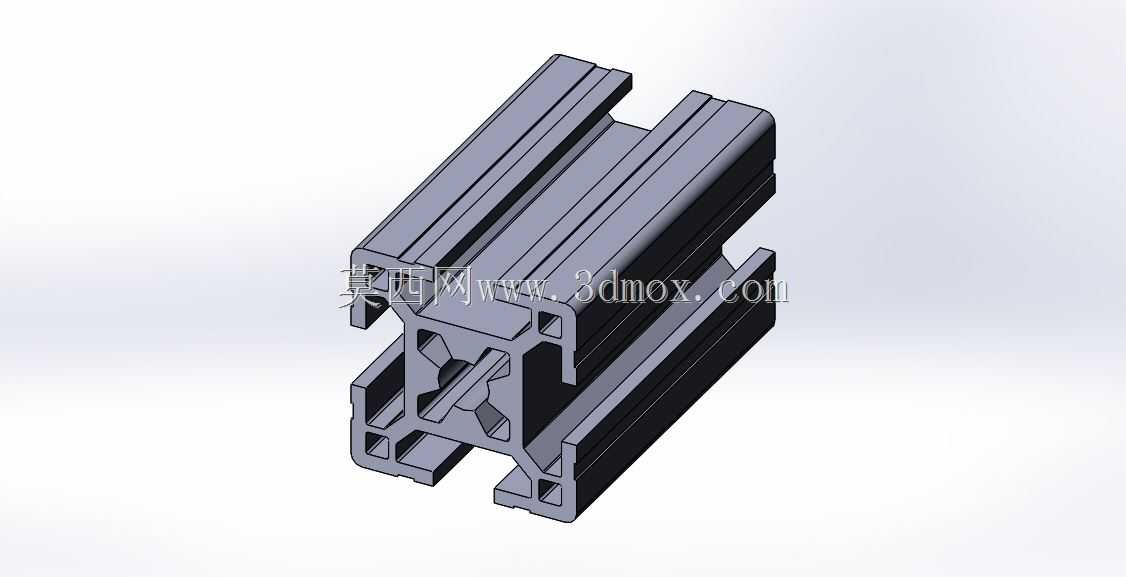

3030中心M8槽工业挤压铝型材截面结构

　　这款带M8中心安装位的3030规格挤压铝型材，是工业框架搭建场景里的常用基础构件，日常在自动化设备机架、流水线工作台护边、小型检测设备支撑框架、车间工位隔断骨架的搭建中都能见到它的身影，区别于普通光面3030型材，它预设的中心M8安装位，省去了现场扩孔、攻丝的加工工序，能直接适配对应规格的T型螺栓、内角螺丝完成跨段拼接、附件挂载，大幅压缩现场装配的工时。从截面结构来看，型材采用多腔中空设计，四个主支撑肋做了加厚处理，中心区域预留的M8安装槽周边做了局部增厚，避免螺栓锁紧时出现型材壁变形、滑牙的问题，两侧的标准槽道完全兼容通用30系列铝型材的配套紧固件，不管是装嵌有机玻璃挡板、安装走线槽、固定传感器安装支架，还是对接脚杯、

　　万向脚轮等支撑件，都不需要额外做适配加工。设计阶段优先考虑了模块化拼接的通用性，型材的外轮廓尺寸严格控制在30mm×30mm的标准边界，相邻型材拼接时不会出现外凸、错位的问题，中心M8安装位的轴线与型材截面中心完全重合，多根型材十字对接、T型对接时，能保证连接点的受力均匀，不会出现偏心受力导致的框架晃动、长期使用变形的问题。日常选型时要注意，这款型材的壁厚适配中等载荷的框架场景，单米承重能满足常规小型设备的支撑需求，挤压成型过程中做了表面阳极氧化处理，耐磨抗腐蚀，不需要额外做表面涂装就能直接在车间环境使用，槽道的尺寸公差控制在合理范围，配套的紧固件滑入顺畅，不会出现卡滞、间隙过大的问题。在实际装配过程中，

　　利用中心M8位可以直接完成型材与板材、型材与安装板的垂直固定，不需要额外加装角码连接件，能让框架的外表面更整洁，没有突出的连接结构，在做设备外罩、安全防护栏搭建时，能避免突出件勾挂线缆、刮碰操作人员的问题。型材的多腔结构除了提升整体抗扭、抗弯性能之外，中空的腔道还可以作为设备的走线通道，将传感器线缆、气管内置在型材腔体内，让整体布线更规整，避免线缆外露被剐蹭损坏，也能让整体设备外观更简洁。
