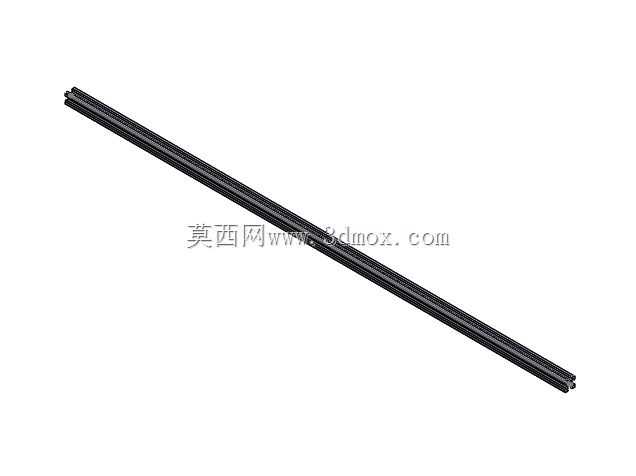

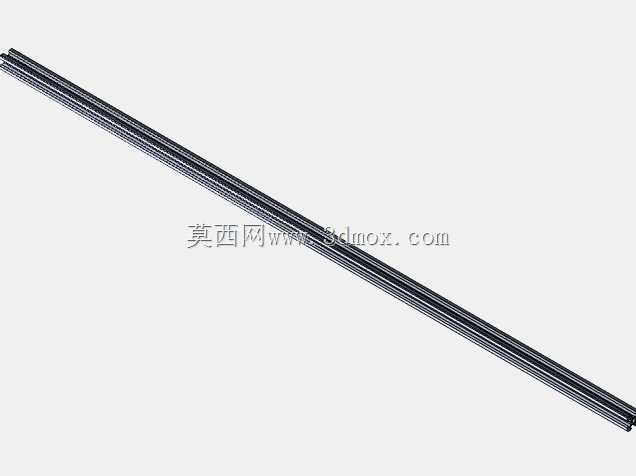

20×20规格挤压铝质V型槽型材结构

　　这款20×20规格的V型槽铝型材，是轻型模块化框架搭建场景中应用极广的基础结构件，在桌面级小型设备机架、实验室测试工装支架、3D打印机运动框架、小型输送线侧边导向结构、电子设备安装机架等场景中，都能看到这类型材的身影。不同于普通平槽工业铝型材，V型槽的结构设计自带导向属性，槽道的V型夹角可以直接配合V型滚轮实现直线运动导向，不需要额外加装直线导轨就能完成低负载的直线运动副搭建，能大幅降低轻型运动设备的整体搭建成本，也减少了装配环节的零件数量。从设计思路来看，这款型材采用等截面挤压成型工艺，截面为20mm见方的正方形，四个侧面均预留标准V型槽道，槽道的角度、深度都经过适配计算，既可以配合T型螺母完成各类面板、脚轮、连接件的锁紧固定，

　　也能直接嵌入V型滚轮实现滑动配合，型材的壁厚设计兼顾了结构强度与轻量化需求，在满足轻型框架承重要求的前提下，尽可能降低了单位长度的重量，方便搬运与现场裁切装配。在实际安装使用中，这类20系列V型槽铝型材的安装边界非常灵活，单根型材可以根据实际需求裁切为任意长度，相邻型材之间可以通过配套的角件、内置连接件完成垂直、平行、斜向等多种角度的拼接，不需要焊接作业，全部采用螺栓锁紧的方式就能完成框架组装，后期调整改造也非常方便，只需要松开对应位置的紧固件就能调整型材位置或者增减结构件。型材的V型槽道在作为导向结构使用时，槽道的两个斜面可以和滚轮的V型接触面形成稳定的线接触，运动过程中不容易出现卡滞，配合适当的预紧调整就能消除运动间隙，

　　满足低负载场景下的运动精度要求，同时铝材质本身的抗氧化特性，让这类型材在常规室内环境下不需要额外做表面防腐处理，挤压成型后的自然氧化层就能满足长期使用的防护需求，也可以根据使用场景需求做阳极氧化着色处理，适配不同设备的外观设计要求。在框架搭建场景中，这类V型槽铝型材的槽道还可以直接嵌入亚克力板、钣金面板、网格板等覆盖件，不需要额外加装固定压条，槽道的内沿可以直接卡住面板边缘，简化覆盖件的安装流程，同时槽道内还可以走线，将设备的电源线、信号线隐藏在型材槽道内部，让整体框架外观更整洁，也避免线路外露带来的剐蹭、积灰问题。
