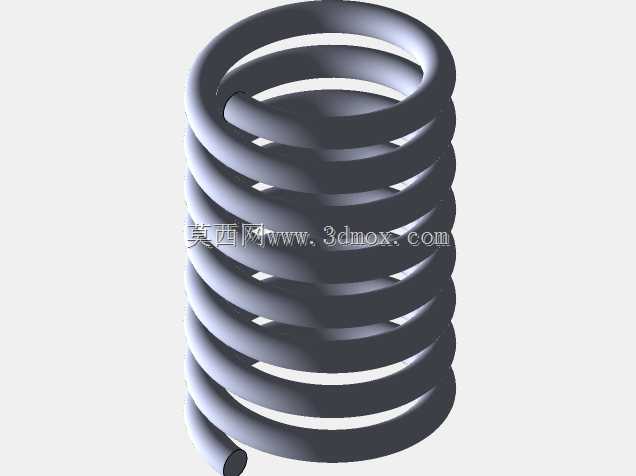

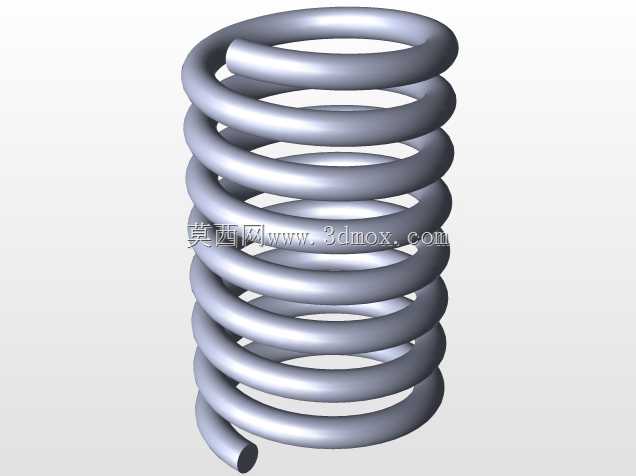

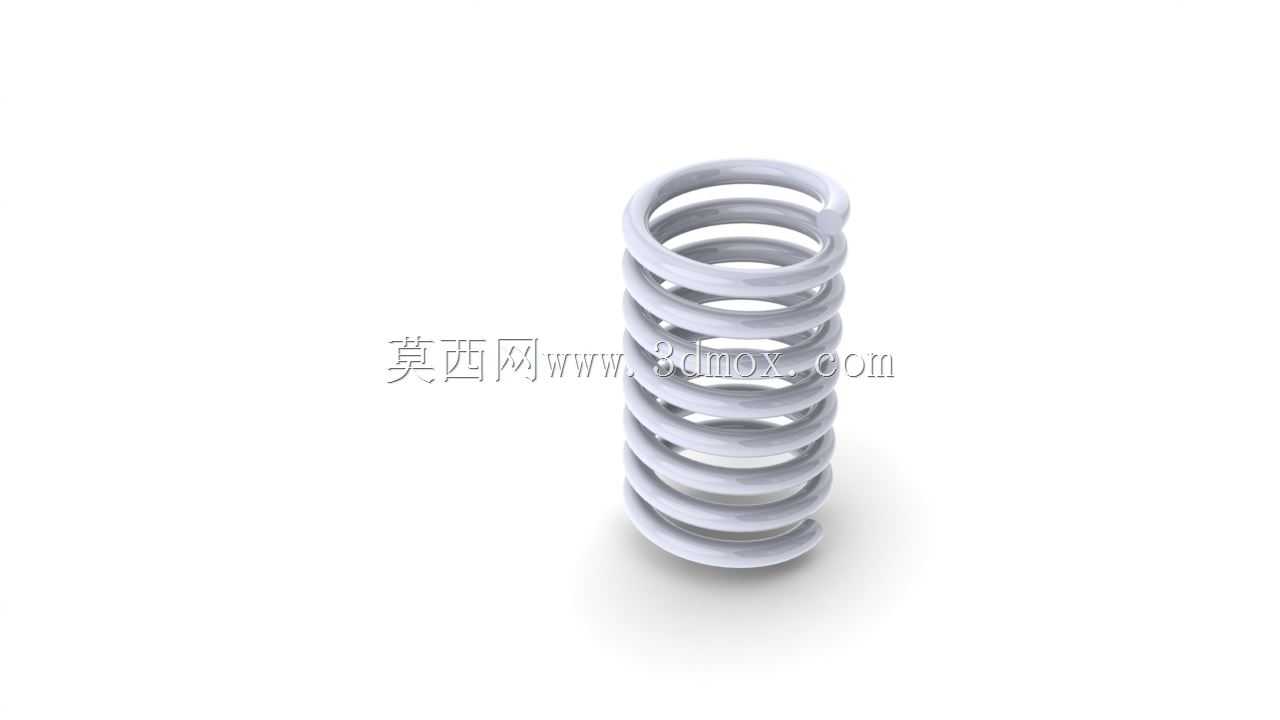

小型圆柱螺旋压缩金属弹簧结构设计

　　这款小型圆柱螺旋压缩弹簧，是机械结构中最常见的弹性储能元件之一，日常在各类小型机电设备、精密仪器、日用五金结构中都能见到它的身影，小到微动开关的触点复位、文具的按压结构，大到小型气动元件的回程助力、低压阀门的密封预紧，都离不开这类小规格压缩弹簧的参与。从设计逻辑来看，这类小弹簧采用等节距圆柱螺旋结构，核心是利用金属线材的弹性形变特性，在承受轴向压力时储存弹性势能，当外加载荷撤除后能快速推动配套结构复位，同时可以在一定范围内缓冲瞬时冲击载荷，避免刚性碰撞带来的结构损坏。设计时首先要匹配安装空间的边界约束，这类小弹簧的外径需要适配安装孔的内径公差，通常预留0.2-0.5mm的径向间隙，避免压缩过程中弹簧外径膨胀卡滞在安装孔内；

　　弹簧的内径则要匹配导向轴的外径，预留0.1-0.3mm的间隙，保证弹簧压缩过程中不会出现偏斜、弯折的失稳问题。自由长度的设定需要结合工作行程来确定，通常预压缩量设置为自由长度的10%-15%，保证初始状态下弹簧就能提供稳定的预紧力，避免设备运行过程中弹簧出现松动异响；最大压缩量则要控制在材料许用切应力对应的变形范围内，避免长期过载使用出现永久塑性变形，导致弹力衰减失效。这类弹簧的端面采用并圈磨平处理，两端各有0.75-1圈的支承圈，支承圈不参与弹性变形，主要作用是保证弹簧放置时的端面垂直度，让轴向载荷能均匀传递到弹簧端面上，避免局部应力集中导致的早期断裂。线材选型上这类小弹簧多采用碳素弹簧钢或者不锈钢线材，前者成本更低、

　　弹性模量稳定，适合常规室内工况使用；后者防锈性能优异，适合潮湿或者有轻度腐蚀的户外、卫浴类设备场景。在实际选型应用中，需要根据工作载荷计算对应的弹簧刚度，刚度值由线材直径、弹簧中径、有效圈数共同决定，线径越粗、中径越小、有效圈数越少，弹簧刚度就越大，能承受的载荷也就越高；反之则刚度越小，缓冲吸震的效果越好。建模过程中需要准确还原螺旋升角、节距、线径的参数关系，保证生成的螺旋曲面平滑过渡，没有几何畸变，后续做装配干涉检查、运动仿真时才能准确模拟弹簧的压缩变形过程，避免仿真结果和实际工况出现偏差。很多新手设计这类小弹簧时容易忽略支承圈的处理，直接用等节距螺旋线生成整个弹簧，导致装配时端面和安装面出现线接触，受力不均，实际生产出来的弹簧很容易在使用中出现端圈断裂、弹力偏移的问题，这点在结构设计时需要格外注意。
