25规格法兰型直线导轨滑块组件

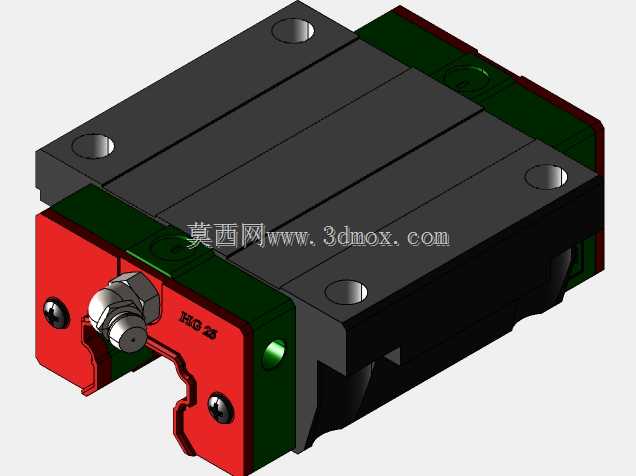

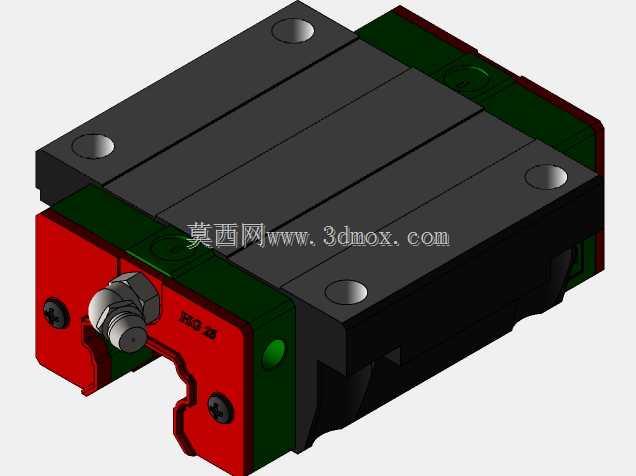

　　这款25规格的直线导轨滑块组件，是线性传动场景里应用极广的基础导向部件，日常在非标自动化生产线、数控加工设备的进给轴、精密检测平台的位移机构、电子制造类设备的移载工位上都能见到它的身影，核心作用是为运动部件提供高精度的直线往复运动导向，同时承受来自不同方向的载荷，保证运动过程的平稳性与定位精度。从结构设计来看，滑块主体采用分体式组合结构，金属本体做了发黑防锈处理，内部集成的循环滚珠通道可以让滚动体在滑块与导轨滚道之间形成连续循环，将传统滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使是低速进给工况下也不会出现爬行问题。滑块两端的红色端盖除了起到密封防尘作用，还集成了滚珠回流的导向结构，避免滚动体在循环过程中出现卡滞，

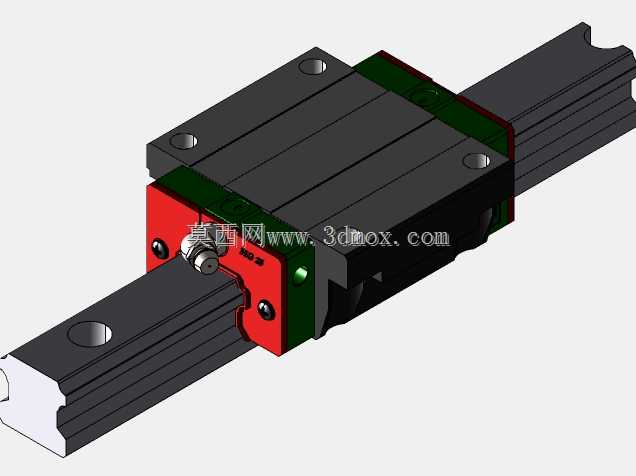

　　端盖外侧预留的注油接口可以方便后期维护时加注润滑脂，延长整体使用寿命。导轨部分采用标准25毫米宽度的滚道设计，滚道面经过淬硬处理，具备足够的表面硬度与耐磨性，导轨上的安装孔为沉孔结构，安装时可以将内六角螺栓完全沉入孔内，不会与滑块底部产生运动干涉。安装边界方面，这款滑块的法兰安装面预留了四个贯通安装孔，孔位间距符合行业通用安装尺寸标准，不需要额外做转接板就可以直接固定在移动工作台上，导轨的安装孔距也匹配同规格导轨的通用安装规范，设备改造替换时不需要重新加工安装基面，能大幅缩短装配调试周期。设计过程中重点考虑了不同方向的载荷承载能力，除了常规的垂直向下载荷，对于偏载、侧向载荷也有足够的承载余量，

　　四列滚珠的接触结构设计让它在承受倾覆力矩时也能保持稳定的导向精度，不会因为受力不均出现卡滞或者精度损失。滑块与导轨的配合间隙经过预紧调整，常规出厂状态下的预紧等级适合绝大多数通用传动场景，既不会因为预紧过大导致运动阻力升高，也不会因为间隙过大影响定位精度，针对高精度需求的场景也可以通过调整钢球直径来改变预紧等级，适配不同的设备精度要求。日常选型时需要注意，这类导轨滑块组件对安装基面的平面度有一定要求，如果基面平面度超差，会导致滑块安装后出现变形，影响滚动体的正常循环，严重时还会缩短使用寿命，装配时需要先将导轨固定在基面后，再逐次拧紧滑块与移动部件的连接螺栓，避免强行装配导致的滑块变形。
