建筑用预埋锚固基础板与U型螺栓组件

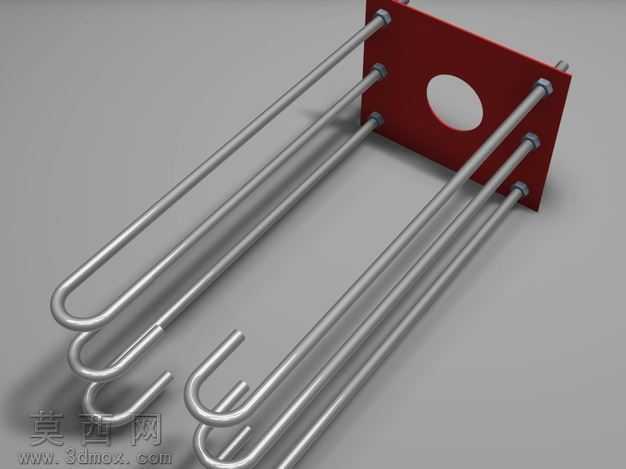

本模型采用三维参数化建模方式完成，首先对基础板进行草图绘制，精准绘制矩形板体外轮廓与中心定位圆孔，通过拉伸特征生成指定厚度的金属板实体，对板体边缘做微小倒角处理，去除锐边符合实际加工工艺要求。随后针对U型螺栓部分，先绘制螺栓杆部的扫掠路径，路径包含直段与底部U型弯曲段，弯曲半径严格参照建筑预埋构件的通用标准设定，再以圆形截面沿路径扫掠生成杆体，在螺栓伸出基础板的端部通过螺旋线特征生成配套外螺纹结构，螺纹牙型、螺距均匹配普通粗牙螺栓的标准参数。建模过程中对所有装配位置添加同轴心、面重合等装配约束，确保每根U型螺栓与基础板上的对应安装孔精准对位，螺栓伸出板体的长度统一，符合实际预埋安装的尺寸要求。材质渲染阶段，基础板赋予哑光红色防锈漆金属材质，调整材质粗糙度模拟工业涂装的真实质感，螺栓部分赋予抛光镀锌钢材材质，添加轻微的环境反射效果还原金属紧固件的表面特性。场景搭建采用浅灰色哑光地面作为承载面，添加柔和的顶光与侧光组合，避免模型表面出现过强的明暗反差，清晰展现组件的整体结构与各部件的形态细节。设计思路围绕建筑基础锚固的实际使用场景展开，充分考虑构件的受力特性，U型弯曲段可增大与混凝土的握裹力，基础板的中心圆孔可适配上部结构的定位销轴，多组螺栓均匀排布保证受力均衡，整体模型完全还原工程实际中该类预埋构件的结构特征，可用于施工方案模拟、构件受力分析演示等场景。
