工业用混合容器承载框架结构设计

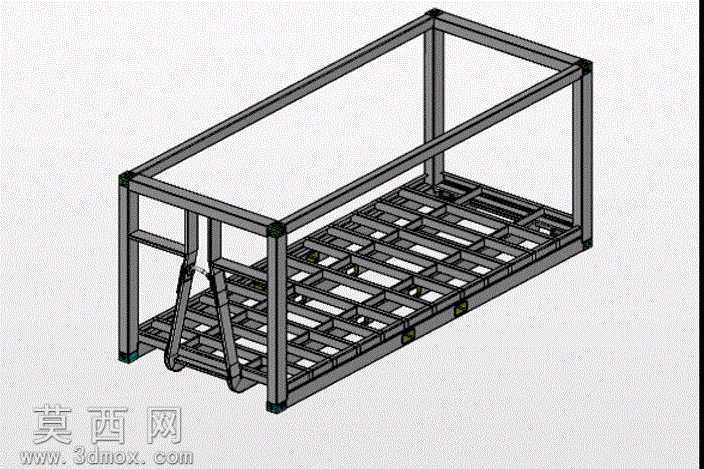

该模型为适配混合容器使用的承载支撑框架，整体采用三维参数化建模方式完成搭建，建模过程中严格遵循工业钢结构框架的设计规范，对每一处型材的规格、连接点位的位置都做了精准的参数约束，确保整体尺寸公差控制在工业生产可接受的范围内。从结构设计来看，整体采用长方体开放式框架布局，顶部为四边围合的边框结构，可用于固定混合容器的上部限位结构，底部采用密集的格栅式承托结构，格栅由多根横向与纵向的型材交叉排布焊接而成，能够均匀分散混合容器满载时的重量，避免局部受力过大导致结构变形。框架的竖向支撑立柱采用等距排布方式，在长边方向设置多根立柱分担竖向载荷，短边方向的立柱之间额外增设了斜向加强筋，斜筋与立柱、底部横梁形成稳定的三角支撑结构，可有效提升框架整体的抗扭、抗侧倾能力，避免在混合设备运行产生振动时出现结构晃动。建模过程中对所有焊接节点都做了细节还原，每一处型材的交接位置都预留了合理的焊接坡口示意，同时对框架底部的安装脚位做了专门设计，脚位处预留了安装孔位，可直接通过膨胀螺栓与地面固定，或是适配叉车转运的叉齿间距，方便整体框架连同上部容器的转运与安装。材质方面整体赋予了碳钢材质属性，表面做了哑光防锈漆的质感渲染，能够直观呈现实际生产加工后的成品外观效果，渲染过程中采用了等轴测视角展示，可清晰呈现框架内部的格栅结构与侧面的加强结构，方便设计人员核对结构布局的合理性，也可直接用于生产加工前的结构校验与工艺拆解。整个框架的设计思路围绕承载稳定性、安装便捷性、转运适配性三个核心方向展开，既满足混合容器运行时的承重与抗振需求，也兼顾了工业场景下的安装、转运作业需求，结构简洁且受力路径清晰，没有冗余的结构设计，在保证结构强度的前提下尽可能控制整体重量，降低材料成本。
