磁共振成像诊疗设备外观结构设计

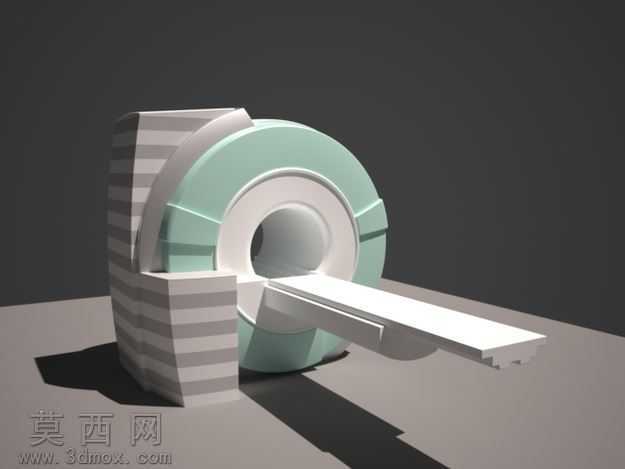

本作品为医用磁共振成像设备的三维外观结构建模成果，整体采用主流临床磁共振设备的经典布局进行设计还原，建模过程中严格遵循真实医用设备的比例规范，对主机扫描腔体、检查床体、外部防护壳体三大核心模块进行了精细化的结构拆分与建模处理。主机部分采用环形腔体作为核心扫描区域，外部壳体做了分段式的造型设计，外侧的防护结构采用条纹肌理的外观处理，既还原了真实设备的外壳拼接结构，也通过造型层次区分了设备的功能区域，环形主体的衔接处做了圆角过渡处理，避免尖锐棱角带来的生硬感，同时符合医用设备的安全设计规范。检查床部分采用平直的长条形结构设计，床体与主机腔体的中心轴线完全对齐，建模时预留了床体平移滑动的结构空间，还原了真实设备中检查床可送入扫描腔体的功能逻辑，床体边缘做了薄化处理，视觉上更显轻盈，同时符合实际使用中患者上下床的人机工程需求。材质渲染方面，主机环形主体采用低饱和度的浅青绿色哑光漆面材质，还原医用设备常用的柔和配色，降低患者检查时的心理压迫感；外侧防护壳体采用浅灰与深灰相间的条纹哑光材质，模拟真实设备的外壳拼接质感；检查床采用纯白色哑光医用级塑料材质，契合医疗场景的洁净视觉要求；地面部分采用浅灰色哑光地坪材质，搭配柔和的光影投射，通过主光源从侧上方照射的布光方案，呈现出设备清晰的结构轮廓与自然的阴影过渡，整体渲染风格写实克制，准确还原了医用磁共振设备的真实视觉特征。设计过程中优先保障设备结构的合理性与外观的辨识度，在还原经典设备造型的基础上，对壳体的拼接缝隙、边角过渡等细节做了优化处理，让整体造型更显规整协调，同时严格控制模型的面数复杂度，在保障外观细节完整的前提下兼顾模型的通用性，可用于医疗场景展示、医用设备科普、相关产品方案演示等多种用途。
