带进料斗卧式螺旋输送设备三维设计

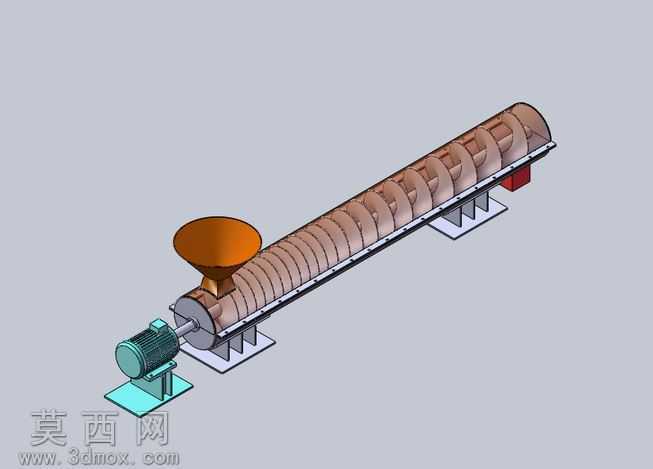

本模型为卧式螺旋输送设备的完整三维设计成果，采用参数化建模方式完成全结构搭建，整体遵循工业输送设备的通用设计规范，还原了真实螺旋输送机的全部核心组成结构。建模过程中首先完成驱动端基座的定位，依次搭建驱动电机、联轴器、端盖密封结构、螺旋叶片轴、U型输送槽体、上部进料斗、下部出料口、槽体支撑机架、尾部轴承座等全部部件，各部件间的装配约束完全匹配实际设备的装配逻辑，可直观呈现设备的运行动作原理。材质渲染阶段针对不同部件做了区分处理：驱动电机采用铸铁哑光金属材质，表面做细微的粗糙质感处理还原电机外壳的真实纹理；螺旋叶片与输送槽采用不锈钢材质，调整金属反射参数呈现钢材的冷亮质感；进料斗做了橙红色涂装材质，支撑机架采用标准工业灰漆材质，各部件材质区分清晰，便于快速识别不同结构的功能属性。结构设计上，螺旋叶片采用等螺距连续焊接结构，适配散状颗粒、粉状物料的水平输送需求，槽体上部设置半开式检修盖板，既可以避免输送过程中物料撒漏，也方便后期维护时查看内部叶片磨损情况；进料斗采用上宽下窄的锥斗结构，可顺畅承接上游来料，避免物料架桥堵塞；驱动端采用直连减速电机的布局，减少传动环节的功率损耗，支撑脚设置了安装孔位，可直接通过螺栓固定在作业平台上。整体设计兼顾了设备的实用性与结构合理性，所有部件的尺寸比例均参考行业通用标准设定，可作为同类输送设备设计的参考方案，也可用于物料输送系统的布局演示、教学演示场景，完整呈现了螺旋输送机从进料到输送出料的全流程结构逻辑。
