小型挖掘臂作业装置结构设计

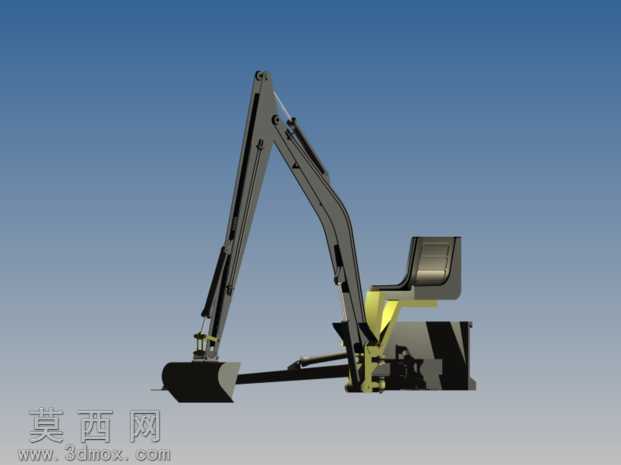

本作品为小型挖掘作业臂的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体围绕紧凑型挖掘作业的功能需求展开设计。建模过程中严格遵循机械设计的装配逻辑，对动臂、斗杆、挖斗、液压油缸、操作基座、驾乘座椅等核心部件逐一进行特征构建，每一处连接销轴、铰接点位都按照实际工程尺寸完成参数约束，确保各部件在装配状态下可实现真实的运动模拟，动臂抬升、斗杆收放、挖斗翻转的动作行程均符合小型挖掘设备的作业范围要求。渲染阶段采用哑光金属材质模拟臂架钢结构的厚重质感，液压杆件搭配镀铬金属材质体现光滑耐磨的表面特性，操作座椅与基座护板采用哑光工程塑料材质区分不同部件的功能属性，背景选用渐变蓝灰色调突出机械结构本身的轮廓层次，各部件的倒角、焊缝细节都通过材质光影进行了还原，让整体模型呈现出接近真实工业设备的视觉效果。结构设计上充分考虑了小型挖掘装置的轻量化需求，臂架采用箱型截面结构在保证结构强度的同时降低整体自重，液压管路的排布预留了足够的安装与运动空间，铰接位置的衬套结构也做了细节建模，保证整体结构的合理性与可制造性。设计思路围绕小型场地作业的灵活性展开，整体结构紧凑，可适配多种小型移动底盘，适用于庭院施工、小型土方作业、园林绿化等场景的挖掘作业需求，模型各部件可单独导出用于工程出图、运动仿真、有限元分析等后续设计环节，完整还原了小型挖掘臂从结构布局到细节装配的全流程设计逻辑。
