手动调节式夹稳压合工装结构设计

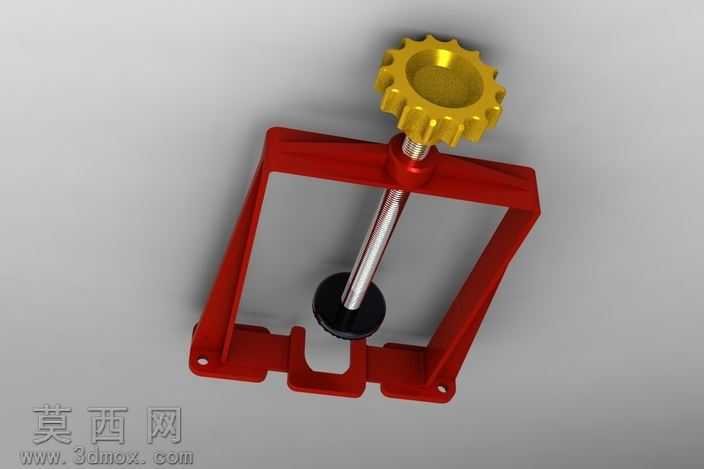

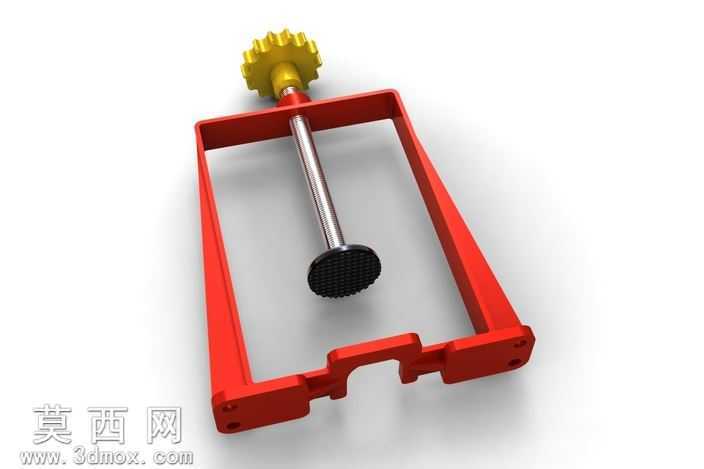

本作品为手动调节式夹稳压合工装，整体采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的装配公差、运动干涉做了完整校验，确保各活动部件可顺畅实现预期动作。模型主体框架采用高强度工程塑料材质设定，渲染时赋予哑光红的磨砂质感，既还原了工装类产品常用的喷塑工艺外观，也通过色彩区分让主体结构更易识别。顶部调节旋钮采用金属齿形结构设计，建模时还原了直齿的完整齿形轮廓，渲染时赋予亮黄色工程塑料材质，既起到醒目的操作提示作用，也模拟了旋钮防滑握持的实际使用需求。中间传动螺杆采用金属材质设定，建模时还原了杆身的全螺纹结构，表面做了金属拉丝质感的渲染处理，还原金属杆件的加工纹理，螺杆底部的压头做了网格防滑纹理设计，黑色橡胶材质的渲染效果还原了压头接触工件时的防滑、防刮特性。整体结构采用框架式布局，底部开口适配对应工件的定位需求，通过旋转顶部旋钮带动螺杆上下进给，实现底部压头对工件的压紧固定，结构设计简洁可靠，无多余冗余部件，手动操作无需额外动力源，适配小批量工件的装夹、压合作业场景。建模过程中对各连接部位的配合间隙做了合理设定，框架与螺杆的连接部位做了限位结构设计，避免螺杆进给超出行程，底部框架的安装孔位也做了标准化设计，可适配工作台面的固定安装需求。渲染阶段采用了柔和的影棚光源设置，通过多角度补光突出各部件的材质差异与结构轮廓，阴影效果柔和自然，完整呈现出工装的整体形态与细节特征，各部件的结构倒角、工艺圆角都做了精细化处理，还原实际加工生产中的工艺细节，让模型既具备结构设计的实用性，也具备良好的展示效果。
