多跨梁式桥墩台基础结构设计方案

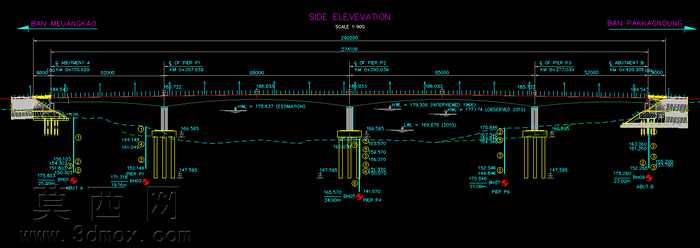

本作品为多跨梁式桥的全套结构三维建模成果，建模过程严格参照桥梁工程通用设计规范，先通过二维设计图纸提取各构件的精准尺寸参数，再依托三维建模软件完成全桥结构的参数化搭建。建模阶段首先完成下部结构的构件制作：针对桥墩部分，按照墩柱、盖梁、承台的层级依次建模，墩柱采用等截面矩形墩设计，盖梁设置适配梁体支座的预埋点位，承台下方的群桩基础按照行列式排布，每根桩基的长度、直径参数均匹配软土地基的承载要求，桩身与承台的连接节点做了强化结构处理，还原实际工程中的锚固构造细节。桥台部分采用重力式U型桥台设计，台身、台帽、翼墙、基础的结构衔接完全符合工程构造逻辑，台后搭板的连接位置也做了对应结构预留。上部结构的梁体按照等截面连续梁建模，梁体的截面尺寸、跨中与支点位置的厚度变化都精准还原设计值，梁体之间的伸缩缝预留位置、支座安装点位都做了明确的结构标识。建模过程中对所有构件的材质做了区分设置：混凝土构件采用哑光灰色水泥材质，桩基内部的钢筋骨架采用金属拉丝材质，支座采用高阻尼橡胶材质，不同材质的光影参数经过多轮调试，渲染输出的立面视图可以清晰区分各结构层的边界，整体结构的受力传递路径通过模型层级关系直观呈现。设计思路上优先保障结构的受力合理性，各跨径的排布适配河道的通航与行洪要求，下部基础的排布避开了地质薄弱区域，全桥的线形平顺度符合道路通行的线形标准，模型可直接用于结构受力验算、施工方案模拟以及工程交底演示，各构件均为可编辑参数化模型，可根据实际项目的地质、跨径需求快速调整尺寸参数，适配不同的桥梁建设场景。
