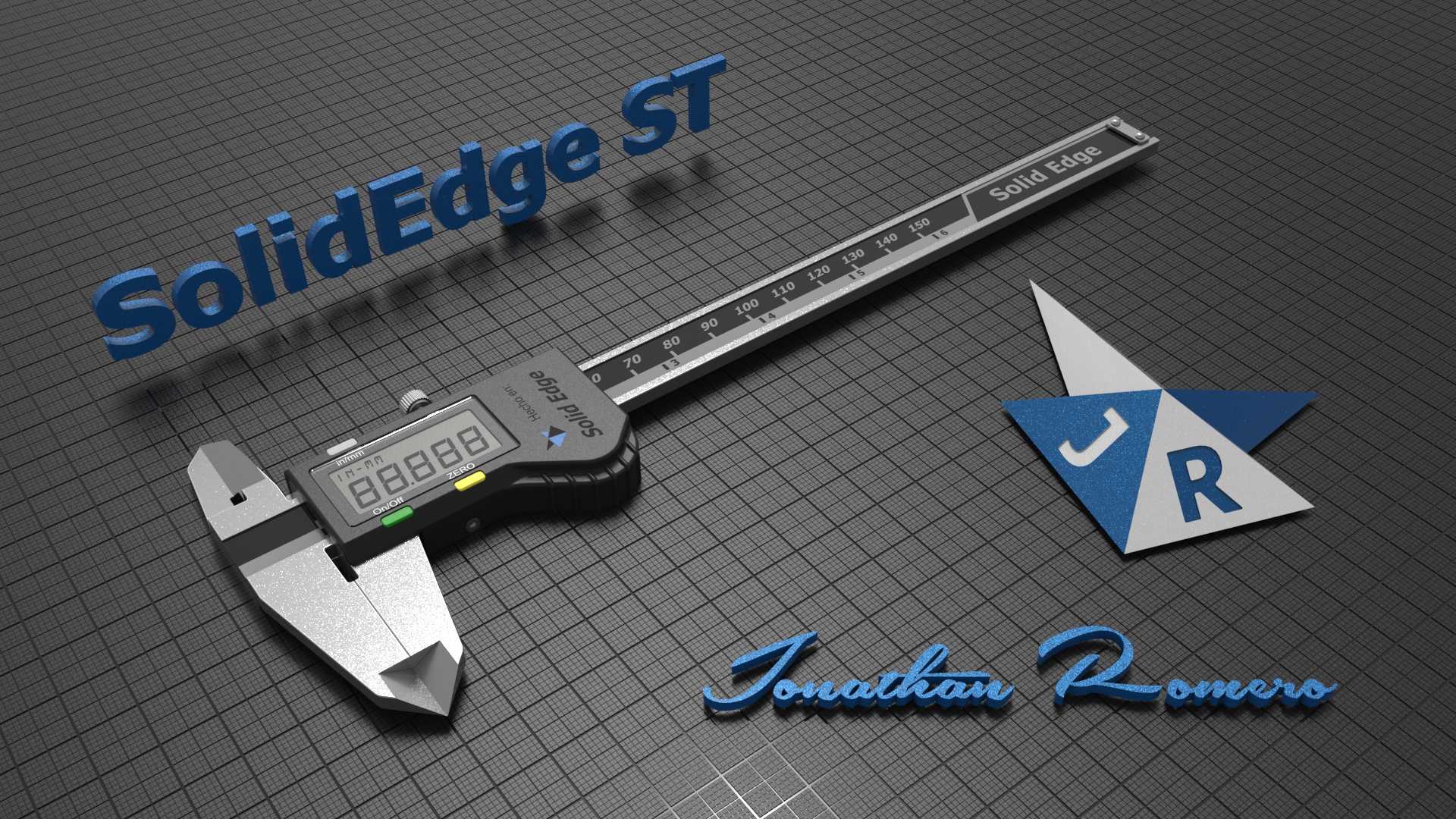

数显游标卡尺与SolidEdge标识组合展示

　　日常车间加工场景里，数显游标卡尺是一线质检、机加工操作人员随身配备的核心测量器具，从毛坯料入厂的尺寸初检，到数控工序完工后的形位公差复核，再到装配环节的配合间隙校验，都离不开这类量具的精准读数支撑。这款数显游标卡尺的结构设计完全贴合手持操作的人机需求，尺身采用平直硬质合金基材，保证长期使用不会因温度变化、外力磕碰产生形变，主尺刻度配合滑动游框的数显模块，能直接在显示屏上输出精确到0.01毫米的测量数值，省去了传统游标卡尺对齐刻度、人工读数的繁琐步骤，也能避免不同操作人员视差带来的读数偏差。卡尺的内外测量爪分别做了针对性的刃口打磨，外测量爪用于检测工件外径、长度、端面间距，内测量爪可完成内孔直径、槽宽尺寸的检测，

　　尾部的深度测杆能直接伸入盲孔、台阶槽内测量深度尺寸，单把量具即可覆盖常规机加工环节九成以上的尺寸检测需求。设计这类展示场景时，首先要还原量具在实际工作环境中的放置状态，采用带网格刻度的防滑工作台垫作为承载面，既符合车间质检工位的真实布置，也能通过网格线的透视关系，直观衬托出卡尺的实际尺寸比例。搭配的SolidEdge标识做了立体倒角处理，和卡尺的金属质感形成视觉呼应，放置在卡尺右侧区域不会遮挡尺身的数显屏、测量爪等核心结构，既能突出设计软件的品牌属性，也不会打乱量具本身的结构展示逻辑。从安装边界和尺寸适配来看，这款卡尺的整体长度适配常规工具柜抽屉的储物尺寸，数显模块的按键做了凸起防滑处理，操作人员佩戴劳保手套也能顺利完成归零、

　　单位切换操作，尺身侧面的锁紧螺钉可在测量完成后固定游框位置，方便操作人员将卡尺从工件测量位置移开后再读取数值，避免移动过程中游框滑动导致数据失准。在三维建模过程中，需要重点还原卡尺各活动部件的装配间隙，游框和主尺的配合间隙控制在0.02毫米以内，保证滑动过程顺畅无卡顿，同时不会出现松旷晃动感，数显屏的透明保护罩要做轻微的反光效果处理，还原实际使用中屏幕的视觉状态，测量爪的刃口位置要做微小的圆角处理，避免真实使用中刃口过于锋利划伤工件表面或者操作人员手部。这类展示模型可用于量具产品的宣传物料制作、三维建模教学的渲染案例演示，也能作为虚拟车间场景搭建中的工位道具，还原真实生产检测环节的场景细节。
