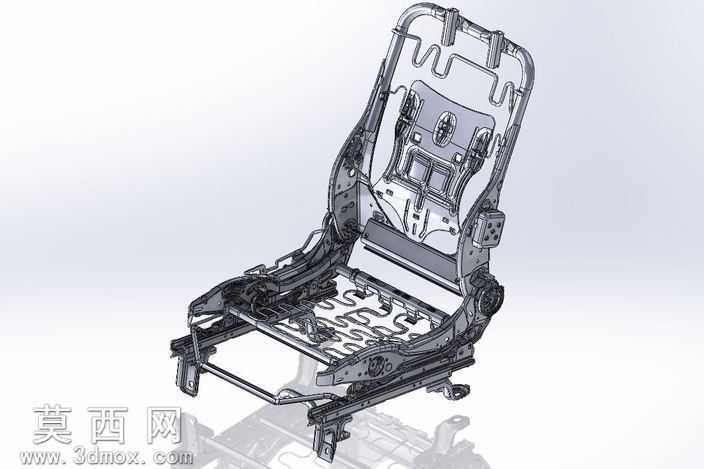

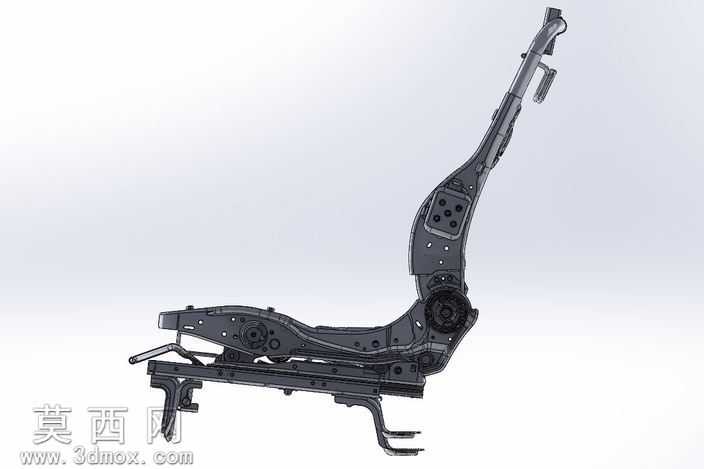

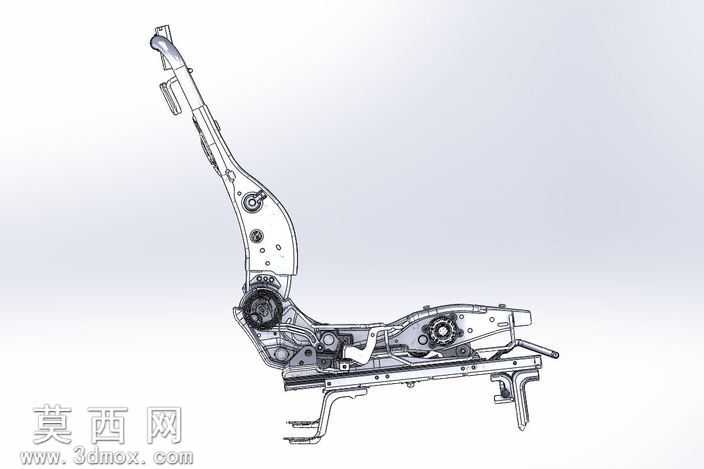

汽车座椅骨架结构三维设计模型

本模型为汽车座椅内部金属骨架总成的三维设计成果，依托三维建模软件完成全参数化构建，完整还原了乘用汽车座椅核心承载结构的全部细节。建模过程中遵循汽车座椅的实际设计逻辑，自下而上完成各子部件的搭建与装配：首先构建座椅底部的滑轨调节机构，精准还原滑轨的锁止卡槽、滑动副配合结构以及安装固定脚位，确保滑轨的前后调节行程、锁止定位特征与实际量产部件的设计参数一致；其次搭建座盆支撑结构，还原座盆区域的波浪形弹性支撑筋、侧边加强冲压结构以及与调角器的连接点位，座盆的曲面弧度充分贴合人体乘坐时的臀部受力曲线，兼顾结构强度与乘坐支撑性；随后完成靠背骨架的建模，还原靠背的侧边支撑边框、中部加强横梁、头枕安装导杆固定位以及背部附件安装支架，靠背的曲面弧度匹配人体背部的自然倚靠曲线，侧边的加强翻边结构有效提升靠背整体的抗扭强度；最后完成两侧调角器核心结构的装配，还原调角器的齿盘锁止结构、连接转轴以及调节手柄的安装位，确保靠背角度调节的运动逻辑符合实际功能要求。模型渲染阶段采用金属冲压件的哑光钢材材质，对焊接点位、冲压圆角、安装孔位等细节做了精细化处理，各部件之间的装配间隙、运动干涉均经过校验，既可以直观展示汽车座椅骨架的完整承载结构，也可用于汽车座椅设计阶段的结构强度校核、运动仿真分析以及配套零部件的适配设计参考，完整呈现了汽车座椅核心承载部件的设计思路与结构特征。
