家用台式冷水瓶支架带出水阀结构设计

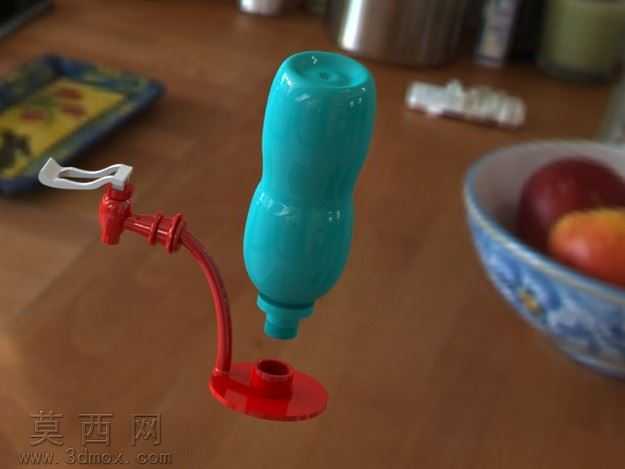

本作品为台式冷水瓶配套支架的三维设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先针对倒置冷水瓶的承重需求，设计了圆形承托底座，底座边缘做圆弧过渡处理，避免尖锐棱角造成的磕碰风险，同时在底座中心预留与瓶身出水口匹配的定位卡槽，保证瓶身安装后的同轴度，防止使用过程中出现倾斜漏水的问题。出水控制部分采用杠杆式按压阀门结构，红色阀体部分做了曲面 ergonomic 适配设计，按压手柄的弧度贴合手指施力角度，用户仅需轻压手柄即可完成出水操作，松开后阀体自动复位截断水流，内部密封结构通过多段曲面拟合完成密封面的建模，保证常温常压下的密封性能，避免滴漏问题。连接底座与阀门的弯曲导流管采用平滑圆弧过渡设计，既减少了水流经过时的阻力，也避免了直角管路容易残留积水的问题，管路壁厚经过参数化校核，在保证结构强度的前提下尽可能减少材料占用。渲染阶段针对不同部件做了差异化材质设置，瓶身部分采用半透明浅青色哑光塑料材质，添加了轻微的环境反射效果，模拟PC材质饮用水桶的真实质感；阀门、导流管与底座部分采用高饱和度红色哑光烤漆材质，表面添加细微的颗粒质感，避免塑料材质的廉价感；按压手柄的卡扣部分采用半透明白色软胶材质，还原软质密封件的视觉效果。整体设计思路围绕家用场景的易用性展开，无需额外安装工具即可完成水瓶与支架的组装，结构件无复杂卡扣设计，拆解清洗十分便捷，整体尺寸适配常规大口径瓶装饮用水，可直接放置于桌面、吧台等平面使用，兼顾实用性与外观整洁度，所有结构件均做了拔模角度处理，若后续需要开模量产可直接对接生产工艺，无需二次调整结构参数。
