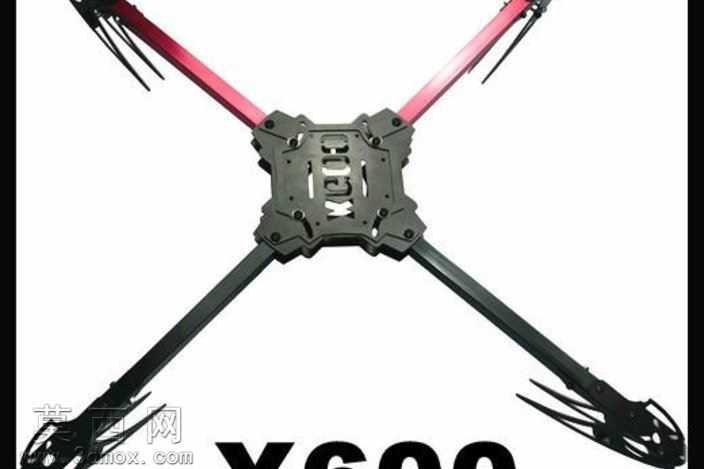

X600四旋翼无人机机架V3版结构设计

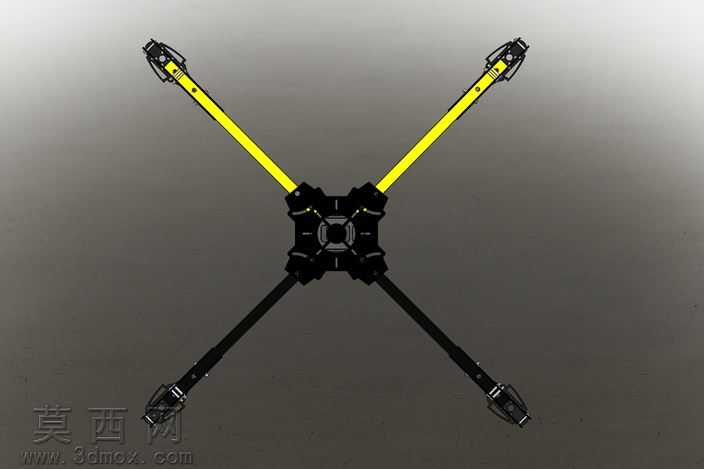

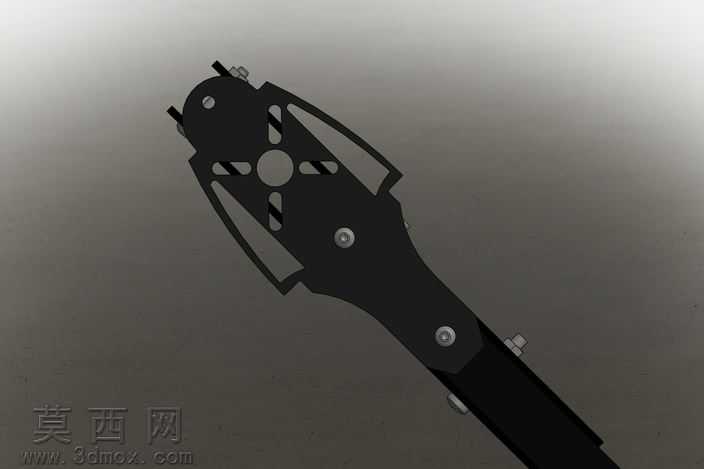

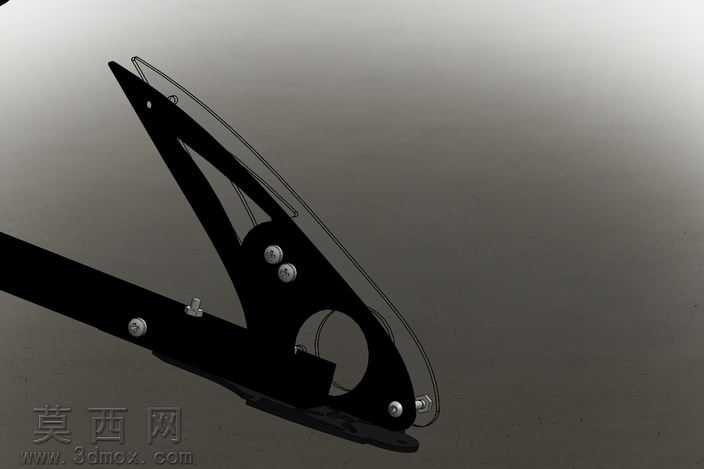

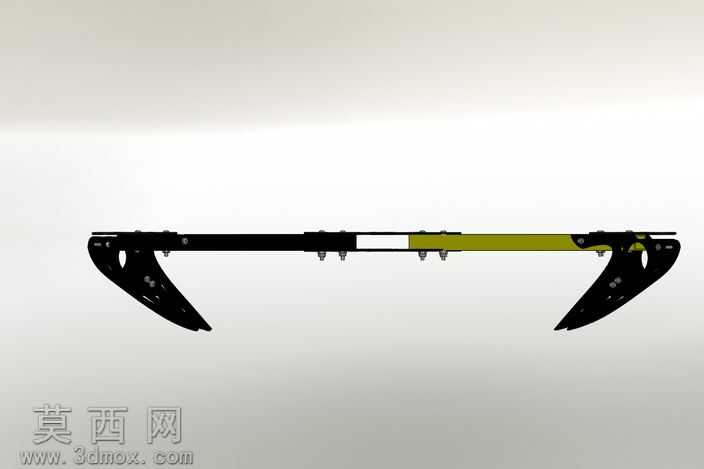

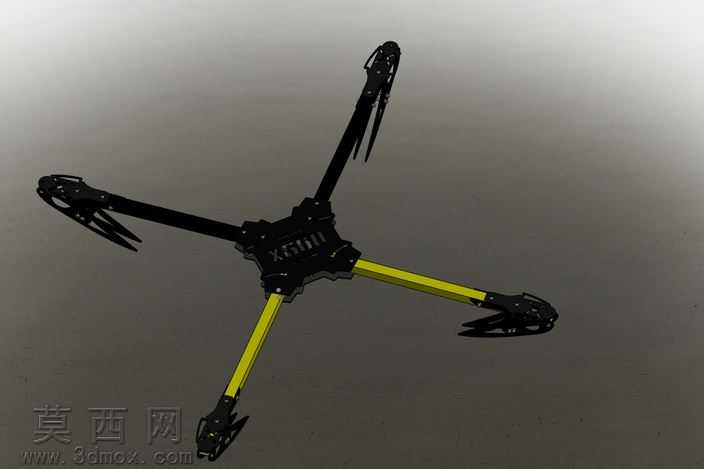

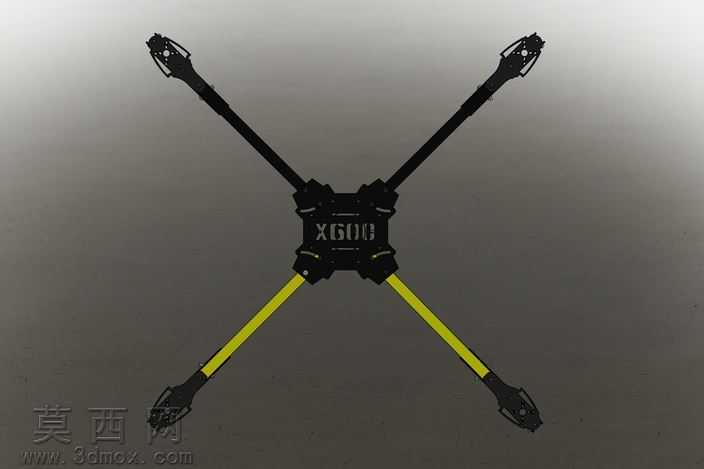

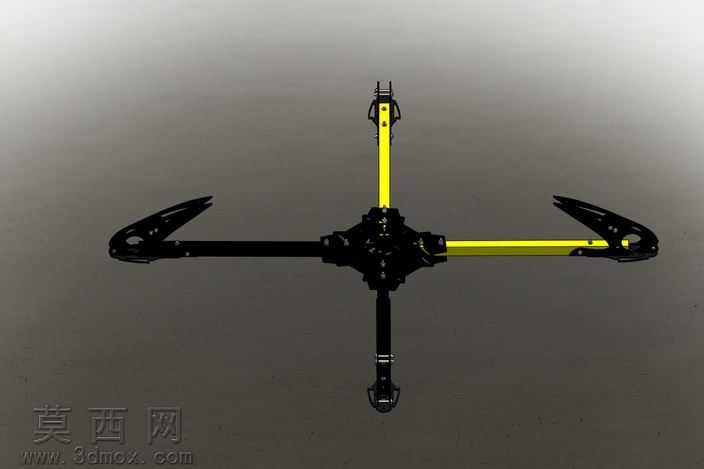

本作品为X600规格四旋翼无人机的机架三维结构设计，整体建模围绕多旋翼飞行器的机架承载需求展开，在三维建模过程中严格参照实物机架的尺寸比例进行1:1还原，针对机臂连接部位、机身主体承力结构、安装孔位都做了精细化的特征绘制，确保每一处螺丝孔位、铰接结构的尺寸精度都符合实际装配要求。建模过程中针对机架的玻纤板材材质特性，对板材的厚度、切割轮廓、弯折避让位都做了参数化设定，既还原了玻纤材质轻量化、高强度的结构特点，也预留了后续飞控、电调、电池等核心部件的安装空间。从结构设计逻辑来看，该机架采用机臂与主体分体式的连接结构，机臂末端预留电机安装座的固定孔位，主体部分设置了分层的安装区域，可分别放置飞控板、电池仓、电调安装位，同时在机架的关键承力点做了加厚处理，搭配螺丝紧固的连接结构，既保证了整体结构的刚性，也兼顾了航模产品拆装维护的便捷性。渲染环节针对机架的黑色玻纤板材材质做了质感调整，还原了玻纤板材哑光、略带细微纹理的表面特性，金属螺丝部件则赋予了对应的金属反光材质，让整体模型的视觉呈现更贴近实物效果。设计过程中参考了同级别525规格四旋翼机架的成熟结构，针对原有结构的不足做了优化调整，机臂的角度、长度都经过参数化校核，确保四轴的动力布局对称合理，能够满足多旋翼飞行器飞行时的动力配平需求，模型的所有零件文件都做了结构化的层级管理，方便后续对单个零件进行修改调整，也可直接用于后续的3D打印验证或者板材切割加工的参考。
