带SMA接口的金星GPS定位模块

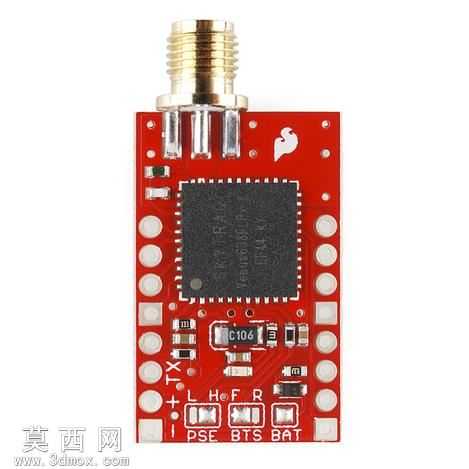

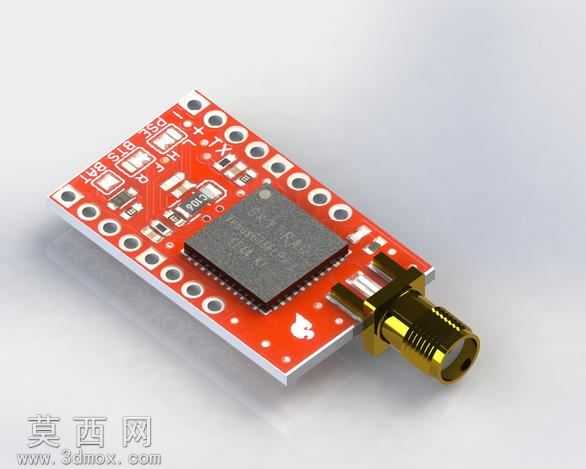

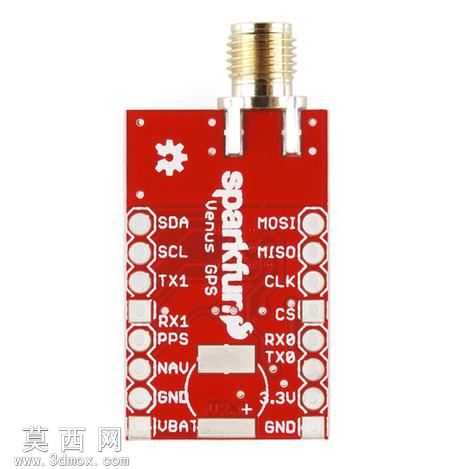

本作品为带SMA射频连接器的金星GPS定位模块三维建模成果，建模过程中首先对实物模块进行尺寸测绘，梳理模块整体的长宽厚比例、板载元件排布逻辑以及SMA接口的装配位置关系，依托三维建模软件完成基础PCB板的轮廓绘制，精准还原板边的半金属化安装孔位的孔径、孔距与孔位排布，确保孔位与实物的安装适配性完全匹配。建模阶段对板载核心主控芯片进行精细化建模，还原芯片的QFN封装外形、引脚排布规律与芯片表面的丝印标识区域，同时对板载的贴片电阻、电容、LED指示灯、串口排针等小型元件逐一建模，按照实物的布局位置完成装配，还原电路板表面的元件高低错落的层次结构。针对模块侧边的SMA射频连接器，建模时重点还原其金属外壳的阶梯状结构、内芯的插针结构、螺纹连接段的牙距与牙型，以及连接器与PCB板衔接的固定焊盘结构，还原金属接插件的精密装配特征。材质渲染阶段，为PCB板赋予哑光红色阻焊层材质，还原板卡表面的磨砂质感，为贴片元件赋予对应的陶瓷黑、金属银、塑壳白等差异化材质，为SMA连接器赋予镀金金属材质，模拟金属接插件的亮面反光与金属质感，为核心芯片赋予哑光黑塑封材质搭配表面银灰色丝印材质，还原芯片的真实外观质感。渲染过程中调整环境光与补光角度，突出板卡表面元件的立体感与SMA接口的金属光泽，同时还原板卡表面的丝印字符、标识图案的细节，确保模型整体的视觉效果与实物模块高度一致。建模过程中严格遵循实物的装配逻辑，所有元件的相对位置、尺寸比例均与实物保持一致，既可以用于电子项目的装配干涉校验，也可用于产品展示、教学演示等场景，完整呈现了GPS定位模块的硬件结构特征与外观细节。
