单节AA电池仓接触弹片结构三维设计

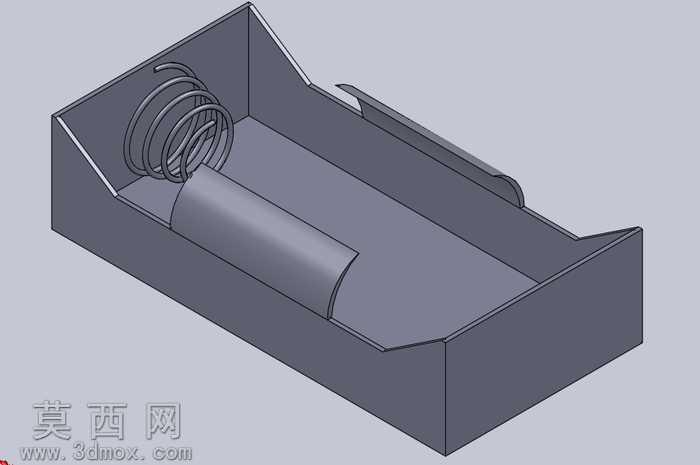

本作品为单节AA规格电池仓的三维结构设计，建模过程采用SolidWorks平台完成全参数化搭建，首先依据AA电池的标准外形尺寸确定仓体的内部容纳空间，仓体侧壁采用折边式钣金结构设计，既保证整体结构的轻量化，又能通过折边强化仓体的抗形变能力，避免日常使用中受挤压出现变形导致电池接触不良的问题。仓体一端设计有螺旋式金属接触弹片，建模时通过螺旋线扫描生成弹簧实体，精准还原弹片的伸缩行程与弹性接触角度，弹片底部与仓体端壁预留固定卡位，可直接适配常规五金弹片的安装尺寸，无需额外调整结构。仓体另一端设计有弧形承托结构，与电池正极的凸起外形完全贴合，同时在仓体侧壁设置弹性卡扣位，用于电池装入后的限位固定，防止设备晃动时电池出现移位松脱。材质渲染阶段，仓体主体赋予哑光ABS工程塑料材质，调整表面粗糙度参数还原塑料外壳的细腻磨砂质感，接触弹片赋予镀镍金属材质，添加轻微的金属反光与表面细微划痕效果，提升模型的真实感。结构设计上充分考虑实际生产的注塑工艺可行性，仓体所有转角处均设置合理的脱模斜度与圆角过渡，避免出现尖锐棱角导致的注塑应力集中问题，同时弹片安装位采用嵌入式卡槽设计，无需额外螺丝固定即可完成弹片的装配，简化整体组装流程。整体建模过程严格遵循消费类电子配件的尺寸公差标准，所有配合间隙控制在合理范围内，既保证电池装入取出的顺畅度，又能确保电池正负极与接触件的紧密贴合，满足低电压供电场景下的接触稳定性要求，可直接用于小型手持电子设备的电池容纳结构参考。
