四爪自定心车床卡盘结构设计方案

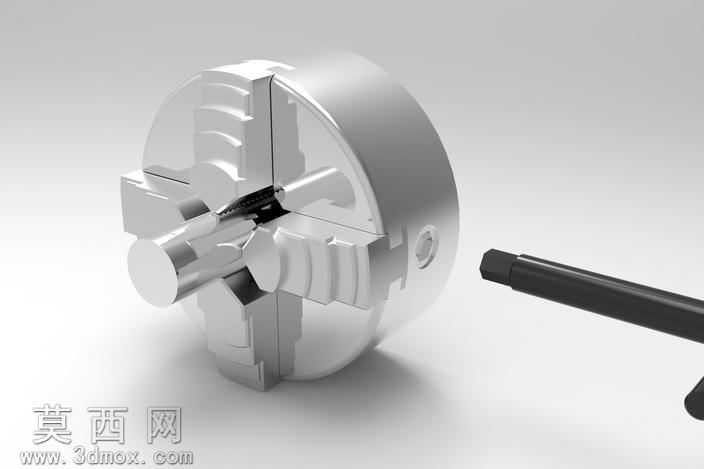

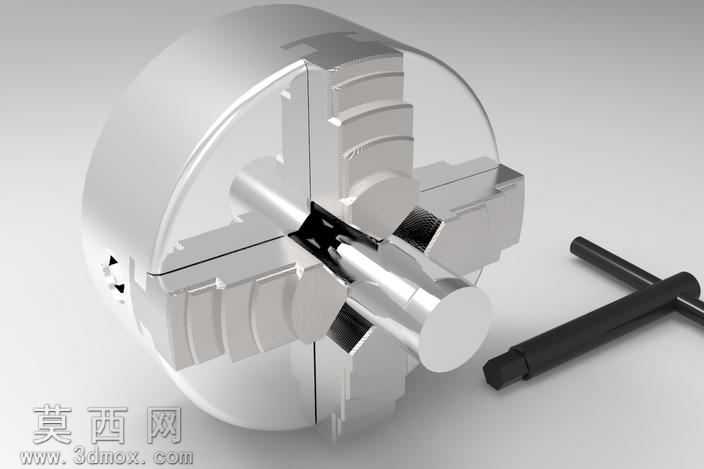

本作品为车床用四爪自定心卡盘的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先对卡盘核心功能进行拆解，将整体结构划分为盘体、卡爪、驱动丝盘、锁紧组件、配套扳手五个核心模块，建模过程中严格遵循机械加工公差规范，对各部件的配合间隙、传动行程进行参数化约束，确保后续结构修改时可通过调整全局参数快速完成尺寸迭代。材质渲染阶段针对不同部件的实际加工材质进行区分设置，盘体主体采用铸铁材质参数，调整表面粗糙度参数还原铸铁件哑光磨砂的金属质感，卡爪工作面设置为淬火钢材质，调高金属反光度与硬度质感表现，配套扳手采用发黑处理的合金钢材质，通过调整漫反射与高光参数还原表面氧化层的哑光黑质感，同时在场景中添加柔和的环境光与定向补光，避免金属表面出现过曝反光，清晰呈现各部件的结构轮廓与装配关系。结构设计上采用四爪同步定心的传动逻辑，驱动丝盘与四个卡爪的啮合齿采用渐开线齿形设计，保证传动过程中四个卡爪的同步进给精度，卡爪的夹持面设置有阶梯状防滑齿结构，可适配不同直径的轴类、盘类工件装夹需求，同时在盘体边缘设置有定位刻度线，方便装夹时快速校准工件位置，配套的T型扳手与卡盘驱动端采用方孔配合结构，保证扭矩传递的稳定性。设计过程中优先考虑卡盘的装夹刚性与定心精度，对卡爪的受力路径进行仿真验证，优化盘体内部的筋板布局，在保证整体结构强度的前提下降低卡盘自重，同时对各活动部件的润滑槽结构进行预留设计，方便后期使用过程中的维护保养，整体装配完成后进行干涉检查，确保各部件在全行程运动过程中无卡滞、无碰撞，完全满足车床加工过程中的工件装夹使用需求。
