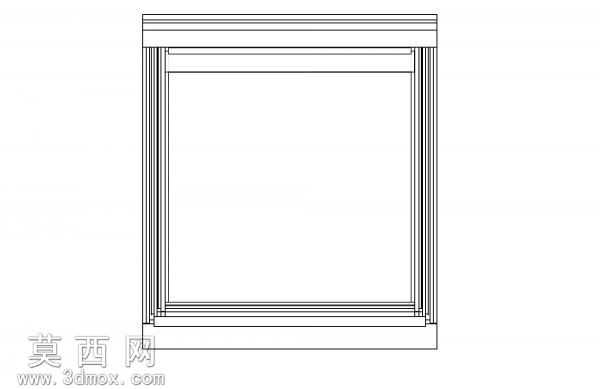

Velux参数化斜屋顶采光天窗设计

本模型为全参数化设计的Velux品牌斜屋顶采光天窗，建模过程严格遵循品牌原厂产品的尺寸规范与结构逻辑，采用主流BIM三维建模软件完成全流程搭建，可直接适配建筑信息模型项目的集成使用需求。模型完整还原了斜屋顶天窗的核心结构组成：外层采用多腔体铝合金窗框型材，建模时精准还原了型材的壁厚、排水槽结构、密封胶条安装位，窗框表面做哑光深灰金属材质渲染，还原真实铝合金氧化后的质感；中间部分为中空钢化玻璃组件，玻璃材质设置了半透明带轻微反光的物理属性，边缘还原了黑色密封胶层与玻璃压条结构，精准呈现中空玻璃的分层构造；底部集成了屋面防水搭接边，采用改性沥青防水卷材材质渲染，还原了天窗与斜屋面瓦面衔接的防水构造细节。模型内置多组配置参数，可通过调整参数快速切换不同标准尺寸的天窗规格，适配不同坡度、不同开口尺寸的斜屋面安装场景，所有可活动的窗扇开启结构均保留了转动约束，可模拟上悬开启的动作状态，方便设计师在建筑方案中直观展示天窗的通风、采光效果。建模过程中对所有安装配合位做了公差校验，窗框与窗扇的配合间隙、五金件的安装位置均符合实际生产安装的精度要求，既可以用于建筑方案的可视化渲染展示，也可作为BIM项目中的族文件直接调用，辅助完成屋面采光系统的排布设计、工程量统计工作，材质渲染阶段针对不同部件做了细分材质调整，金属部件添加了细微的磨砂纹理与环境反射效果，玻璃部件调整了透光率与反射率参数，在渲染场景中可呈现真实的自然光透过效果，还原天窗安装后的实际视觉表现。
