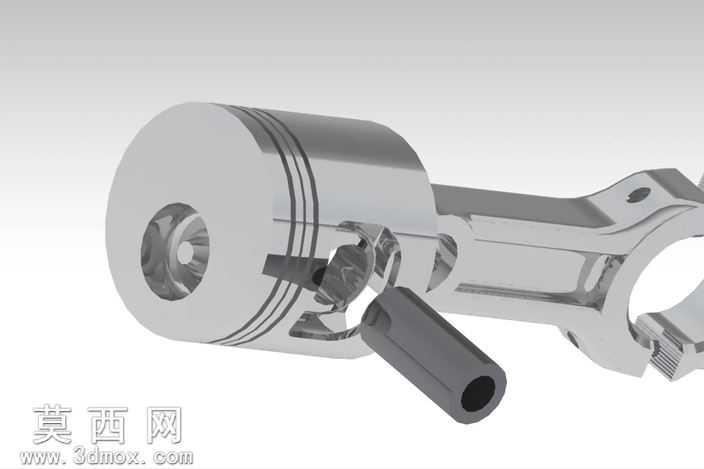

罗马蒂尼引擎旧活塞连杆组件三维设计

本作品为罗马蒂尼引擎旧活塞连杆组件的三维建模成果，建模过程以还原报废引擎拆下的旧件真实形态为核心目标，首先通过对实物的多维度测绘获取基础尺寸参数，包括活塞总高、环槽分布间距、销孔直径、连杆大小端孔径、中心距等关键结构尺寸，同时完整保留旧件长期使用后形成的细微磨损痕迹、边角钝化特征，避免过度理想化的全新件建模偏差。建模阶段采用参数化特征构建逻辑，活塞部分先绘制截面草图旋转生成基体，依次切割出三道活塞环安装槽、活塞销座孔，对环槽边缘、活塞顶部边缘做符合旧件磨损状态的圆角处理，还原金属部件长期运行后的自然形变；连杆部分通过草图绘制杆身的工字型截面轮廓，沿大小端中心连线放样生成杆身基体，分别拉伸切除出大端的曲柄安装孔、小端的活塞销安装孔，对连杆与活塞销配合的衬套位置、大端的剖分连接结构做精细化还原，同时构建出活塞销的独立零件，完成三个零件的同轴度、配合间隙的虚拟装配校验，确保各部件装配关系符合内燃机的实际运行逻辑。材质与渲染阶段，针对旧金属部件的质感做分层调整，活塞与连杆主体采用铸铝经长期使用后的哑光金属材质，调整表面粗糙度参数模拟油污附着、轻微氧化的旧化效果，金属反光度调低以还原旧件失去全新金属光泽的真实状态，活塞销采用表面渗碳处理的合金钢材质，保留更高的金属反光度与细微的使用划痕，渲染时采用柔和的侧方主光源搭配环境补光，清晰展现活塞环槽的层级结构、连杆杆身的加强筋形态、各部件的配合位置，既完整呈现组件的机械结构细节，也还原了旧引擎部件的真实质感，可用于内燃机结构教学、旧引擎修复参考、动力系统原理演示等场景。
