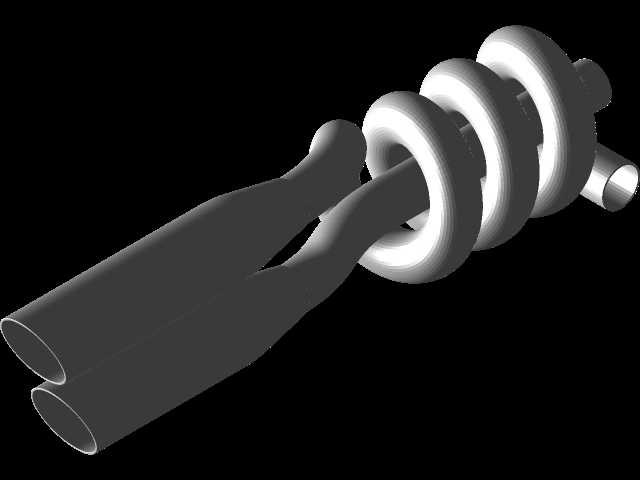

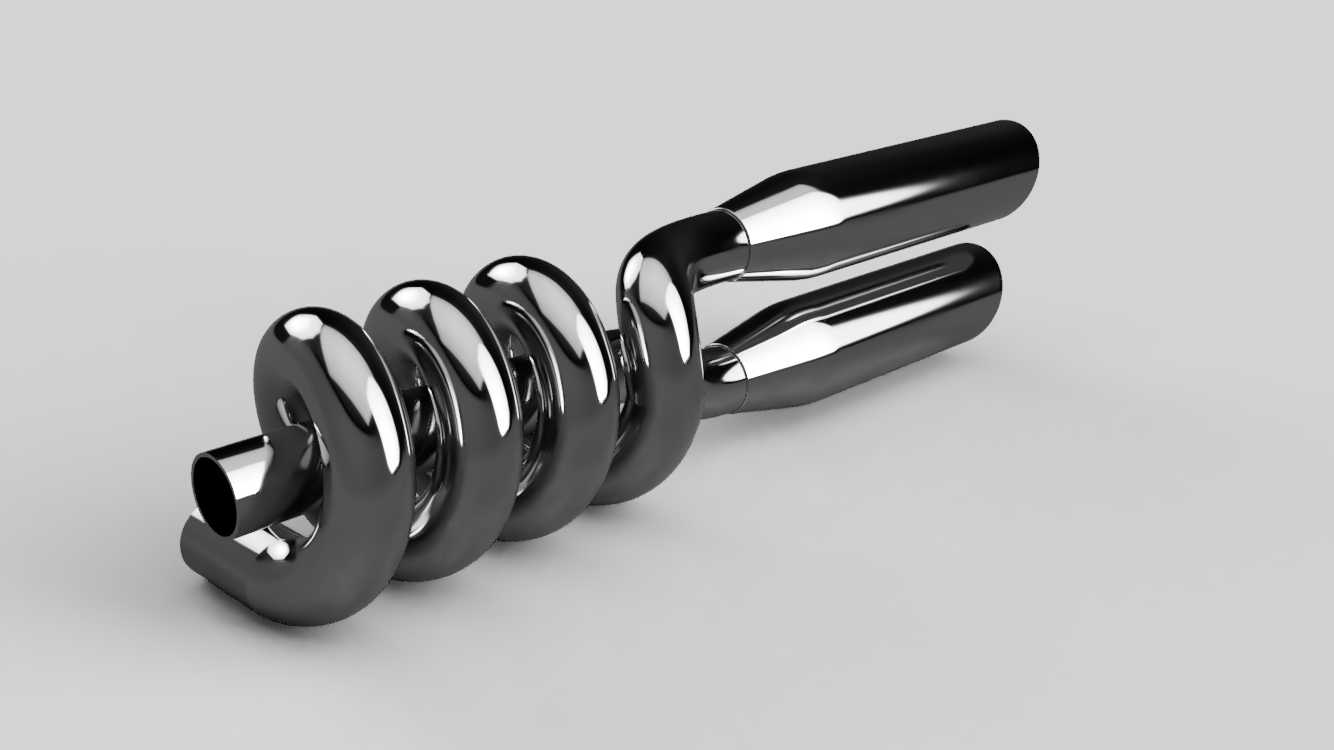

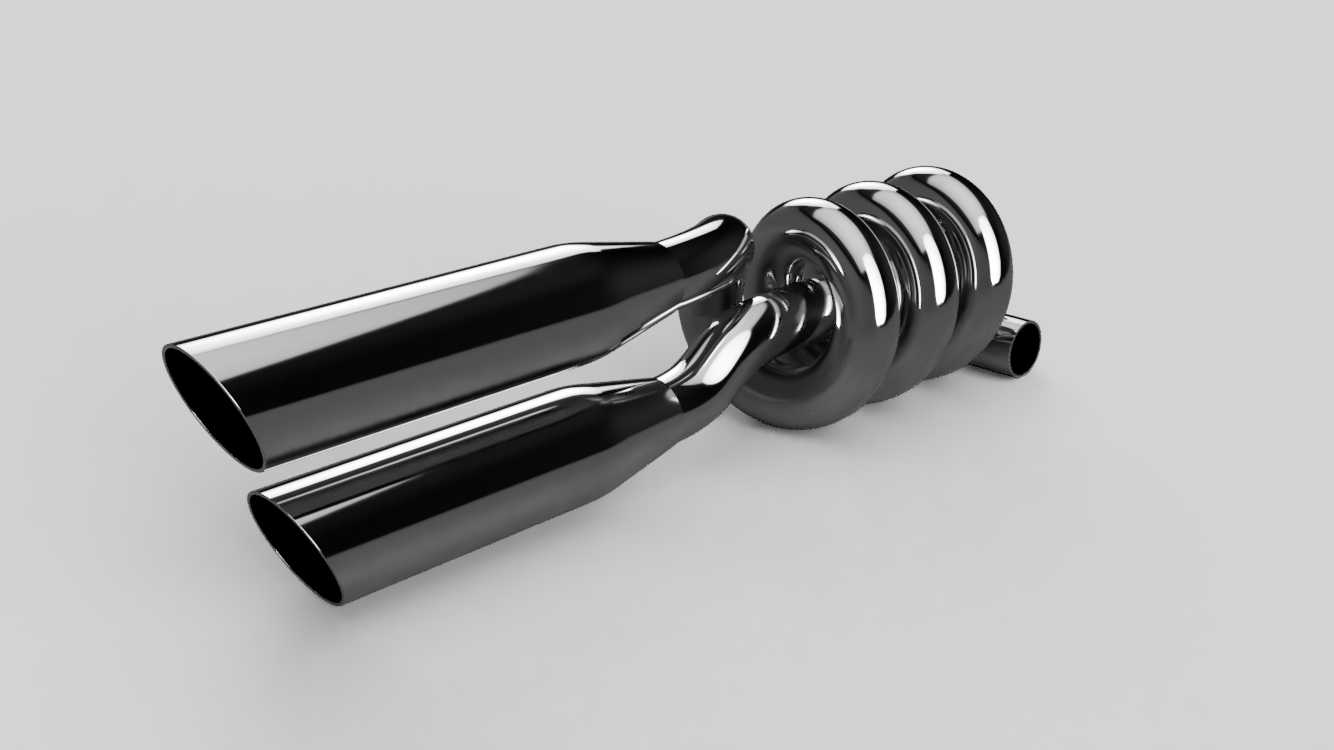

双出尾段螺旋回路排气结构三维数模

　　这套排气结构主要面向小排量内燃动力设备的排气末端改造场景，常见于乘用车辆、小型通用动力机组、非道路移动机械的排气系统末端替换，核心作用是在有限的安装空间内，通过螺旋回路的流道设计延长尾气停留路径，配合腔室结构抵消排气脉冲噪声，同时兼顾排气背压的合理控制，避免过度阻碍尾气排出影响动力输出效率。

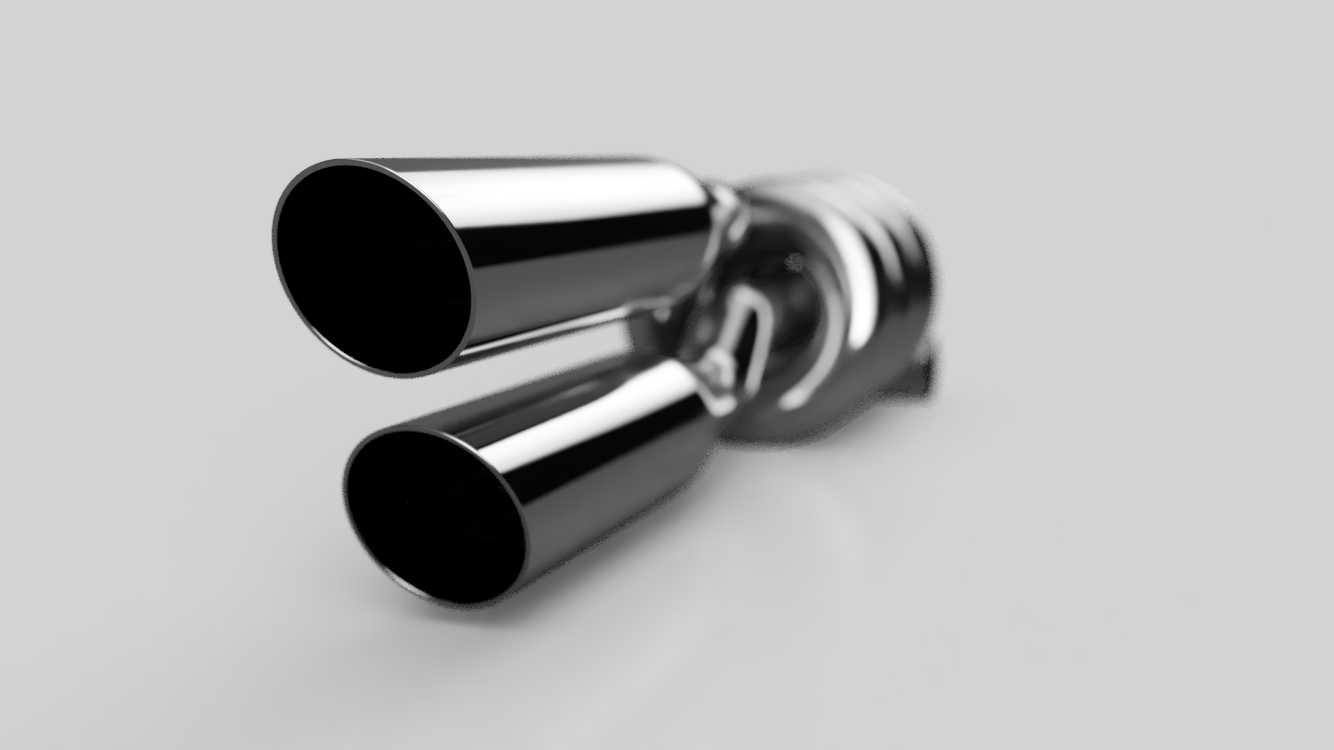

　　从实际使用场景来看，这类结构不需要额外占用底盘横向的大尺寸空间，螺旋集腔部分可以布置在底盘尾部的预留凹腔内，双出尾嘴向后方平行延伸，出口端做了渐扩的斜切处理，既可以降低尾气出口的喷射流速，减少高速气流直接冲击外界空气产生的风噪，也能避免尾嘴边缘在长期使用后出现积碳发黑的视觉问题。设计阶段首先要考虑的是安装边界约束，螺旋集腔的最大外径控制在常规乘用车后保险杠预留的排气安装位尺寸范围内，双尾嘴的中心距匹配市面主流后包围的双出开孔间距，尾嘴的伸出长度不会超出保险杠后缘的安全距离，避免倒车时发生磕碰变形。

　　流道设计上，前端的进气接口直接对接前段排气的法兰位，尾气进入螺旋腔后会沿着螺旋盘绕的通道做回转流动，这个过程中不同时序排出的脉冲气流会在螺旋通道内互相碰撞，抵消部分压力波动，从根源上降低排气的低频共振噪声，不需要额外增加大面积的消声棉填充，也能达到不错的降噪效果，同时减少了消声棉长期受高温尾气冲刷老化粉化、堵塞排气通道的风险。双出尾嘴的内壁做了光滑过渡处理，从螺旋腔出口到尾嘴末端的流道截面逐渐扩大，让气流在流出过程中逐步减速降压，进一步降低出口噪声，同时避免气流在尾嘴内部形成紊流产生额外的高频杂音。

　　结构强度方面，整个排气的管壁厚度选取了常规排气系统通用的壁厚参数，螺旋盘绕部分的弯折处做了圆角过渡处理，避免弯折位置出现管壁过薄、应力集中的问题，长期受高温尾气加热、车辆行驶振动的工况下，不会出现开裂漏气的情况。安装固定点设计在螺旋集腔的上方位置，通过吊耳与底盘的橡胶吊块连接，橡胶吊块可以过滤掉排气系统工作时产生的振动，避免振动直接传递到车身内部引发驾乘不适，固定点的位置选取在整个结构的重心附近，减少长期使用后吊耳受力不均出现老化断裂的概率。

　　在实际选型匹配时，需要注意前端进气接口的管径要与前段排气的管径保持一致，避免变径位置出现气流截面积突变，额外增加排气背压；尾嘴的安装角度要保持水平向后，避免角度偏斜导致尾气直接吹向保险杠表面，长期高温烘烤造成保险杠漆面老化变色。这套结构的流道设计没有设置突兀的截面突变，尾气在整个通道内的流动阻力处于合理区间，不会因为过度追求降噪效果导致背压过高，造成动力下降、油耗上升的问题，兼顾了降噪效果和动力输出的平衡，适合对排气噪声有一定要求、同时不希望损失过多动力输出的使用场景。
