工业传动用蜗轮蜗杆式齿轮箱结构设计

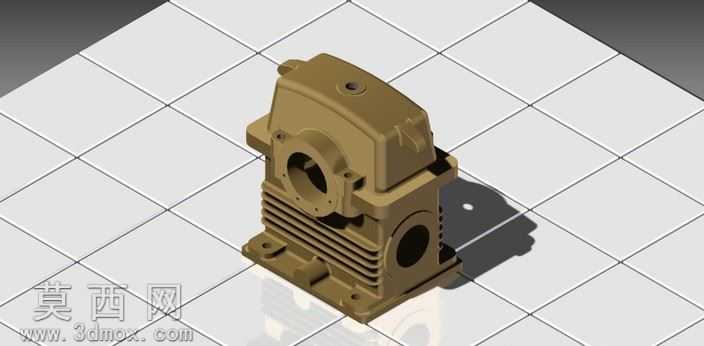

本齿轮箱三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各装配基准的同轴度与位置精度，针对输入输出轴孔、安装定位面、轴承位等关键配合部位做了公差预留设计，确保后续工程转化时的加工可行性。模型外观采用铸造壳体的写实风格渲染，材质赋予上为壳体部分配置了哑光铸铁材质，调整了材质的粗糙度与金属度参数，还原铸铁件表面细微的颗粒质感与哑光反光特性，渲染场景采用等轴测视角，搭配浅灰色网格地面与柔和的环境光，清晰呈现壳体的外部结构与散热筋布局。结构设计上，该齿轮箱为立式安装布局，壳体侧面设置多道平行散热筋，增大壳体与空气的接触面积，提升设备运行时的散热效率；输入轴端采用法兰式安装接口，可适配不同规格的驱动电机，输出轴孔位于壳体下部，可直接对接负载端传动机构；壳体底部设置带安装孔的固定脚座，可通过螺栓将齿轮箱稳固安装在设备机架上，壳体顶部设置注油孔与观察位，方便日常运维时的润滑油加注与内部齿轮啮合状态检查。设计过程中充分考虑了齿轮箱的实际使用场景，壳体壁厚做了均匀化处理，避免铸造过程中出现缩孔、壁厚不均等缺陷，各转角位置均设置铸造圆角，降低应力集中风险，提升壳体的结构强度与使用寿命；内部腔体预留了足够的齿轮与轴承安装空间，同时兼顾了润滑油的存储与流动空间，保证齿轮啮合部位能够得到充分润滑。整体模型结构完整，细节还原度高，既可以作为机械设计教学的参考案例，也可用于同类传动产品的结构优化设计参考，帮助设计人员快速理解立式齿轮箱的壳体布局与安装接口设计逻辑。
