直列四缸发动机曲柄连杆活塞组结构

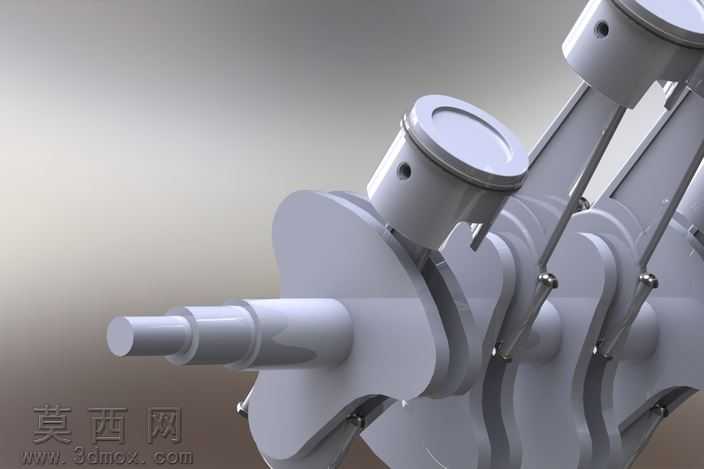

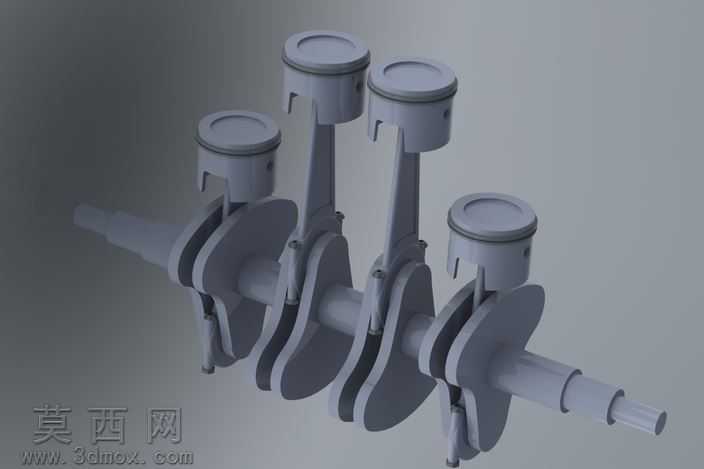

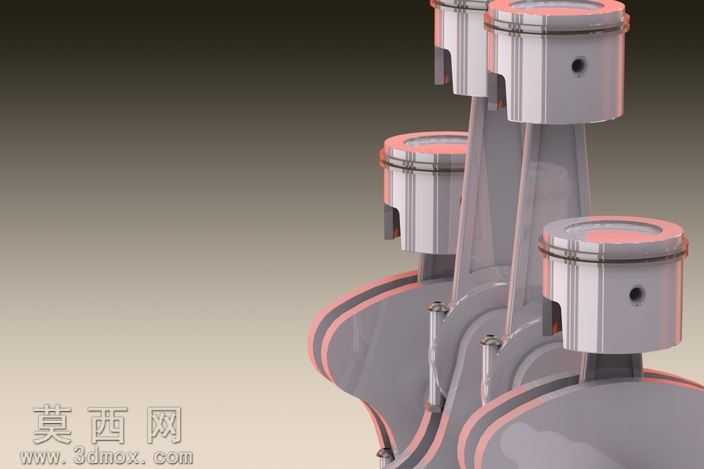

本模型为直列四缸内燃机核心曲柄连杆活塞组件的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，完整还原了活塞往复运动与曲轴旋转运动的转换逻辑。建模阶段首先依据内燃机设计的标准参数确定各部件的尺寸比例：活塞部分采用平顶式结构设计，精准还原了活塞销座、环槽的细节结构，环槽位置预留了气环与油环的装配空间，活塞裙部做了适配缸套的微形变余量设计，符合实际内燃机活塞的热膨胀特性。连杆部分采用工字形截面结构，建模时严格对齐大小头的中心距，小头端预留活塞销的装配孔位，大头端做了分体式连杆盖的拆分设计，还原了螺栓连接的装配结构，确保连杆与曲轴曲柄销的配合精度。曲轴部分采用整体式锻造结构的建模逻辑，依次完成主轴颈、曲柄销、曲柄臂、平衡块的结构搭建，四个曲柄销按照1-3-4-2的点火间隔角呈180度相位差排布，平衡块的外形与配重位置完全匹配四缸机的动平衡设计要求，可抵消活塞连杆组往复运动产生的惯性力。材质渲染阶段，活塞采用高硅铝合金的材质表现，调整金属粗糙度参数模拟铸铝件的哑光金属质感，边缘做轻微倒角处理还原机加工的细节；连杆与曲轴采用调质合金钢材质，添加细微的锻造纹理与表面氧化层质感，曲轴轴颈位置做高光处理表现磨削加工的高精度表面；各部件的装配间隙按照实际工程公差做了可视化处理，运动副位置添加了轻微的接触阴影增强结构真实感。设计思路上完全围绕内燃机核心工作逻辑展开，既保证了各部件独立结构的完整性，也还原了组件之间的装配约束关系，可直观展示四缸发动机进气、压缩、做功、排气冲程中活塞与曲轴的联动状态，清晰呈现动力从活塞往复运动转化为曲轴旋转扭矩的完整传递路径，模型结构严谨，细节还原度高，可用于内燃机结构教学、动力系统原理演示等场景。
