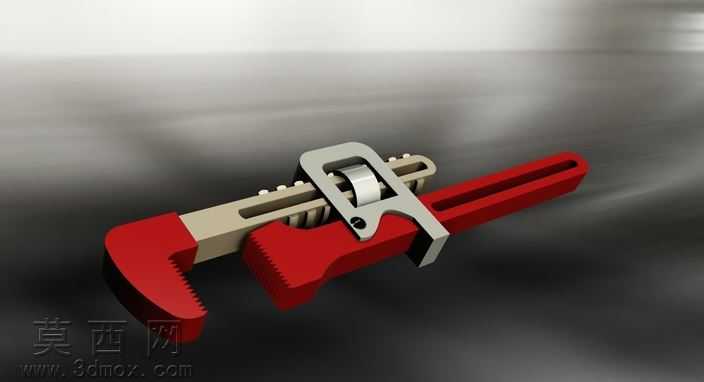

工业级可调式管钳三维设计作品

本作品为工业常用管道夹持工具管钳的三维建模设计成果，建模过程严格遵循真实管钳的生产制造尺寸与装配逻辑，采用全参数化建模方式完成各部件的构建。首先针对管钳的固定钳身、活动钳口、调节螺母、手柄主体四大核心部件分别进行独立建模，固定钳身部分通过草图绘制截面轮廓后，采用拉伸、倒角、圆角等基础特征命令完成主体结构，同时预留出活动钳口的滑动轨道槽与调节螺母的安装限位结构，轨道槽的尺寸公差按照实际五金产品的装配间隙标准设置，保证活动钳口滑动顺畅无卡滞。活动钳口部分重点还原钳口的锯齿咬合结构，锯齿的角度、齿距、深度均参考市面通用管钳的参数设计，保证咬合管道时的摩擦力与夹持稳定性，同时在钳口与滑动连接部位做了加强筋结构设计，还原真实产品的抗扭强度设计逻辑。调节螺母部分采用螺旋配合特征建模，还原螺母与活动钳身齿条的啮合结构，通过机械配合关系实现旋转螺母即可带动活动钳口前后移动调节开口大小的功能，完全复刻真实管钳的调节逻辑。材质与渲染环节，手柄与固定钳身主体采用喷涂红漆的铸铁材质，调整材质的粗糙度、反光度参数还原漆面的哑光质感，同时在边角位置做轻微的磨损质感处理，提升模型的真实感；活动钳口、调节螺母等金属裸露部件采用抛光钢材材质，设置合适的金属度与反射参数，还原金属部件的冷硬质感；钳口锯齿部位做细微的纹理处理，还原加工后的刀纹质感。装配环节严格按照真实产品的装配顺序完成各部件的配合，添加对应的机械配合约束，可实现管钳开口调节、钳口张合的动态演示效果，整体模型结构完整，细节丰富，可用于五金工具产品展示、维修教学演示、工业设计参考等多个场景，建模过程中对每一处结构的力学合理性都做了对应还原，保证模型既具备外观还原度，也符合真实产品的工程设计逻辑。
