多型腔绿色塑件注塑模具结构设计

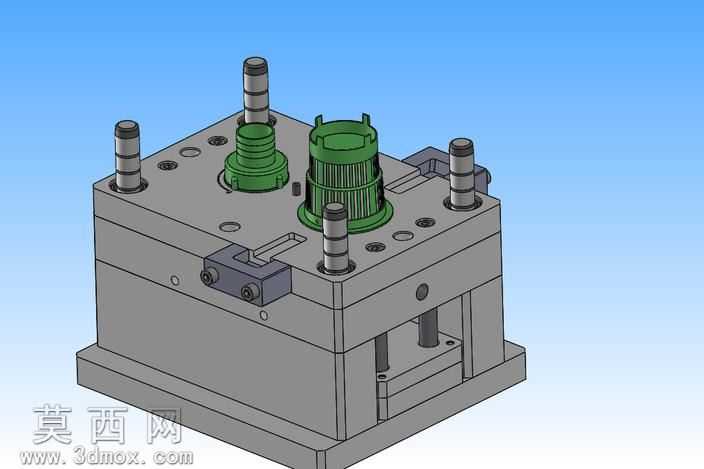

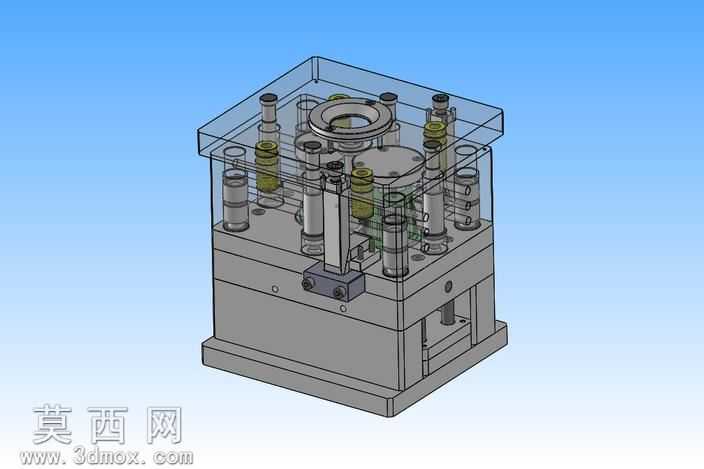

本套模具为多型腔注塑成型工装，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙进行了精准定义，确保后续实际加工装配的可行性。模型整体采用模架标准化设计思路，定模、动模部分通过多组精密导柱导套实现合模导向，导柱沿模架周向均匀分布，可有效承受合模过程中的侧向力，保证动定模合模精度，避免成型过程中出现错模、飞边等缺陷。模架上方的成型部分针对两款不同结构的绿色塑件设计了差异化型腔，两款塑件分别带有外螺纹结构与竖向格栅加强结构，建模时对型腔的脱模斜度、成型面粗糙度对应结构做了细节处理，针对带格栅的塑件，在型腔对应位置设计了均匀的排气结构预留位，避免注塑填充时出现困气、缺料问题；针对带外螺纹的塑件，型腔部分采用了分体式镶件设计，既方便后续加工抛光，也便于磨损后单独更换，降低模具维护成本。模架侧方设计有锁模固定组件，可在模具吊装、存放过程中锁定动定模相对位置，避免零部件移位磕碰。整套模型的材质分配贴合实际生产场景，模架部分采用合金模具钢材质表现，成型镶件、导柱导套等耐磨部件采用更高硬度的钢材质感渲染，塑件部分采用半哑光绿色工程塑料材质，通过光影渲染清晰区分不同零部件的材质属性与结构边界。设计过程中充分考虑了注塑生产的流程需求，在模架对应位置预留了冷却水道、顶出机构的安装空间，浇注系统的排布结合两款塑件的填充需求做了平衡式布局设计，保证两个型腔内的熔料填充速度、压力保持一致，确保不同型腔产出的塑件成型质量统一，减少成型周期内的参数调试难度。
