梯型框架式车辆承载底盘结构设计

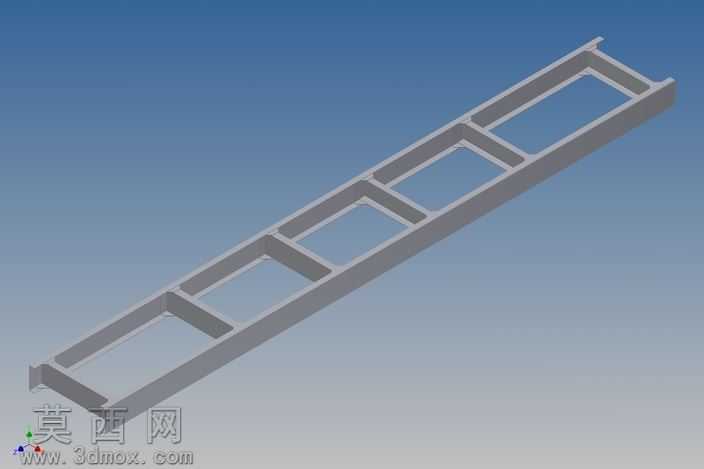

该底盘采用经典的梯型纵梁加横向加强肋的框架式结构设计，整体建模过程严格遵循机械结构设计的力学合理性原则，首先在三维建模环境中绘制两条平行的纵向承载主梁作为核心受力构件，主梁采用等截面矩形型材的截面形态，保证纵向抗弯抗扭的基础力学性能，后续按照均匀受力的排布逻辑，在两根纵梁之间依次布置五道横向连接肋板，每道肋板与纵梁的连接位置都做了贴合式的衔接处理，避免出现应力集中的结构死角。建模过程中对所有构件的棱边都做了微小的圆角过渡处理，既符合实际钣金或型材加工的工艺特性，也能在渲染呈现时让光影过渡更加自然柔和，整体材质赋予统一的哑光金属质感，模拟钢制型材的表面处理效果，没有添加多余的装饰性材质，完全突出结构本身的形态特征。从设计思路来看，该底盘属于通用型承载基底结构，框架式的镂空设计在保证整体结构刚度的前提下，有效降低了构件自身重量，横向肋板之间形成的镂空区域既可以用于后续安装动力总成、传动构件、储物箱体等功能部件，也能为管线布设预留充足的穿行空间，纵梁两端的平直端面可以直接连接行走机构、悬挂组件或者牵引连接装置，具备极强的功能拓展性。整个建模过程没有冗余的装饰性结构，所有几何特征都服务于承载功能，每一处横向肋的间距都经过力学排布优化，避免局部跨度太大导致的受力变形，整体结构形态简洁规整，既可以作为小型非道路车辆、专用作业设备的基础承载底盘使用，也可以作为仓储转运设备、轻型输送装置的底部支撑框架，结构的通用性较强，建模精度完全满足后续的工程拆解、装配模拟以及加工出图的使用需求。
