列腿齿轮箱装配定位专用工装夹具

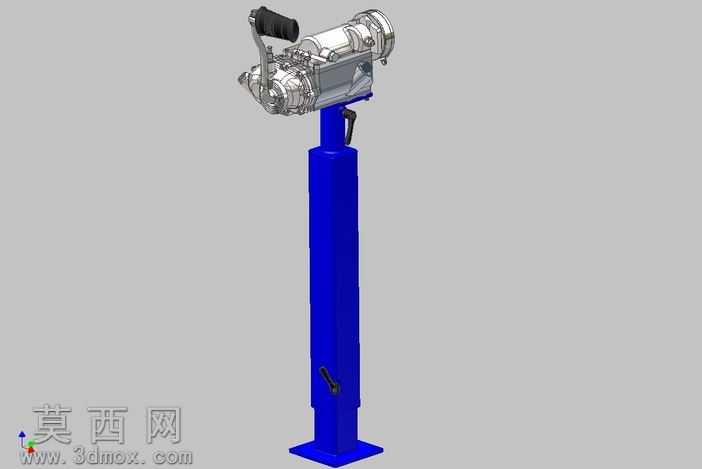

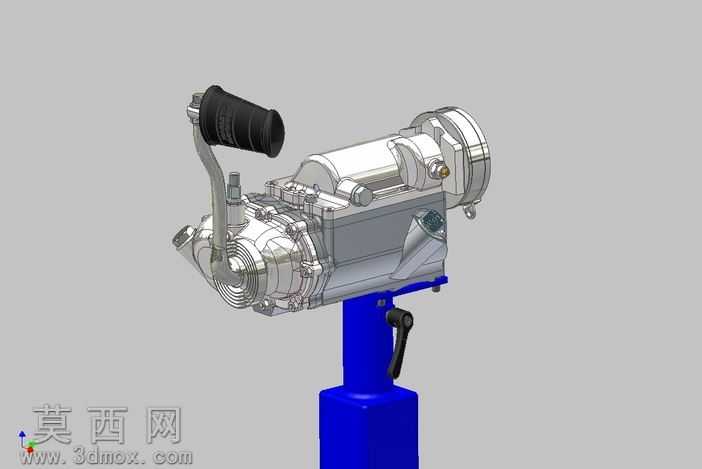

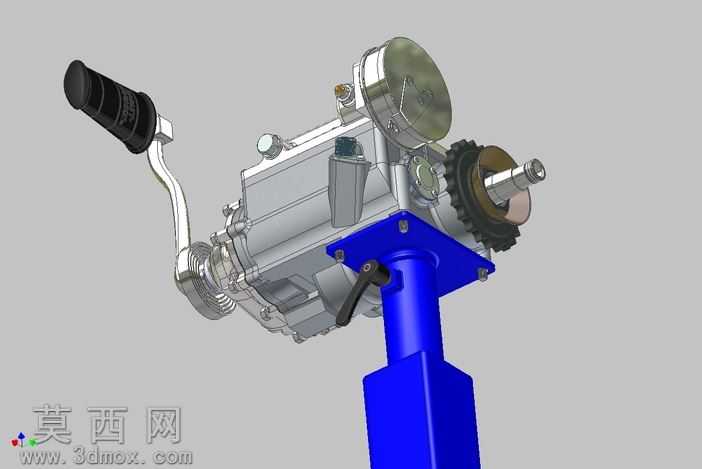

该三维模型为列腿齿轮箱装配检修专用的立式工装夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装的设计公差规范，对每一处装配连接结构都做了精准的尺寸匹配校验。模型主体支撑结构采用醒目的蓝色金属材质渲染，表面做了哑光喷塑质感处理，还原了工业工装常用的表面工艺效果，支撑柱采用变截面方柱结构，底部宽厚、上部收窄，既保证了整体支撑的结构稳定性，又避免了多余材料的浪费，支撑立柱顶部设置了专用的安装定位板，板上预留了与齿轮箱壳体安装点位完全匹配的螺栓孔位，可实现齿轮箱的快速定位装夹，避免装配过程中工件移位。被夹持的齿轮箱本体采用银灰色金属材质渲染，还原了铝合金压铸壳体的细腻金属质感，表面的加强筋、安装凸台、油位观察窗、换挡操纵手柄、输出端链轮、输入端轴头、各密封端盖等细节结构都做了完整建模还原，操纵手柄的黑色橡胶握把做了防滑纹理的细节刻画，链轮的轮齿、轴头的花键结构都按照标准机械参数绘制，保证结构的合理性。该夹具的设计思路围绕齿轮箱的装配、检修作业场景展开，采用立式装夹的方式将齿轮箱固定在适宜操作的高度，可让操作人员360度接触齿轮箱的各个装配面，方便完成齿轮啮合间隙调整、密封件安装、紧固件紧固、性能检测等多道工序，避免了传统平放装夹需要反复翻转工件的问题，有效提升装配检修的作业效率。建模过程中对各活动部件的运动行程做了干涉检查，确保夹具锁紧手柄的操作不会与齿轮箱突出结构产生碰撞，定位板的连接结构做了加强筋设计，可承受齿轮箱的整体重量，避免长期使用出现变形问题，整体模型结构完整，细节丰富，可直接用于工装设计参考、作业工艺演示等场景。
