螺杆式手动机械杆夹三维设计作品

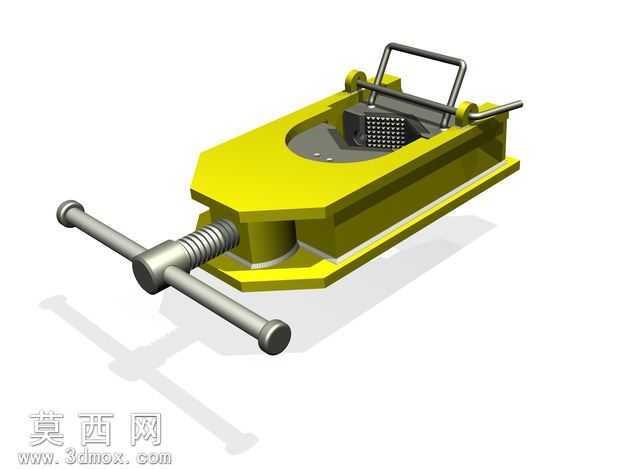

本作品为螺杆驱动式手动机械杆夹，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺要求，对各零部件的配合公差、装配关系进行了完整还原。模型主体基座采用铸铁材质的视觉表现，渲染时赋予哑光深黄金属漆质感，表面做细微的铸造肌理处理，还原工业五金件的真实质感；传动螺杆采用调质钢材质，表面做镀锌亮面金属效果，螺纹部分采用螺旋扫描特征精准建模，牙型角、螺距参数符合通用机械螺杆标准，螺杆端部的T型摇手采用滚花防滑结构设计，摇手柄两端做圆角钝化处理，避免操作时的锐边划伤。夹具体的活动钳身与基座之间采用燕尾槽滑动配合结构，建模时完整还原了导轨的配合间隙，钳口部位设计有可更换的齿形防滑夹板，夹板表面的矩阵式防滑齿采用阵列特征完成，齿形角度经过优化，既保证夹持杆件时的摩擦力，又避免过度损伤工件表面。夹体上部设置有可翻转的提手结构，提手采用圆钢弯折成型，与基座的铰接部位做了同轴度约束，可实现灵活翻转收纳。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出夹体的结构轮廓与金属质感，辅助光源补亮暗部细节，避免阴影区域死黑，地面添加柔和的投影效果，增强模型的空间立体感。设计过程中优先考虑手动操作的人机工程学，T型摇手的力臂长度经过力矩计算，保证操作人员无需过大施力即可获得足够的夹紧力，整体结构无冗余部件，所有零部件均可实现拆解装配，完整还原了实物夹具的运动逻辑，可用于工装夹具设计参考、机械结构教学演示等场景，模型各部件的参数均可编辑调整，可根据实际夹持需求修改钳口开度、螺杆行程等关键尺寸。
