推拉式快速夹钳压紧锁紧机构

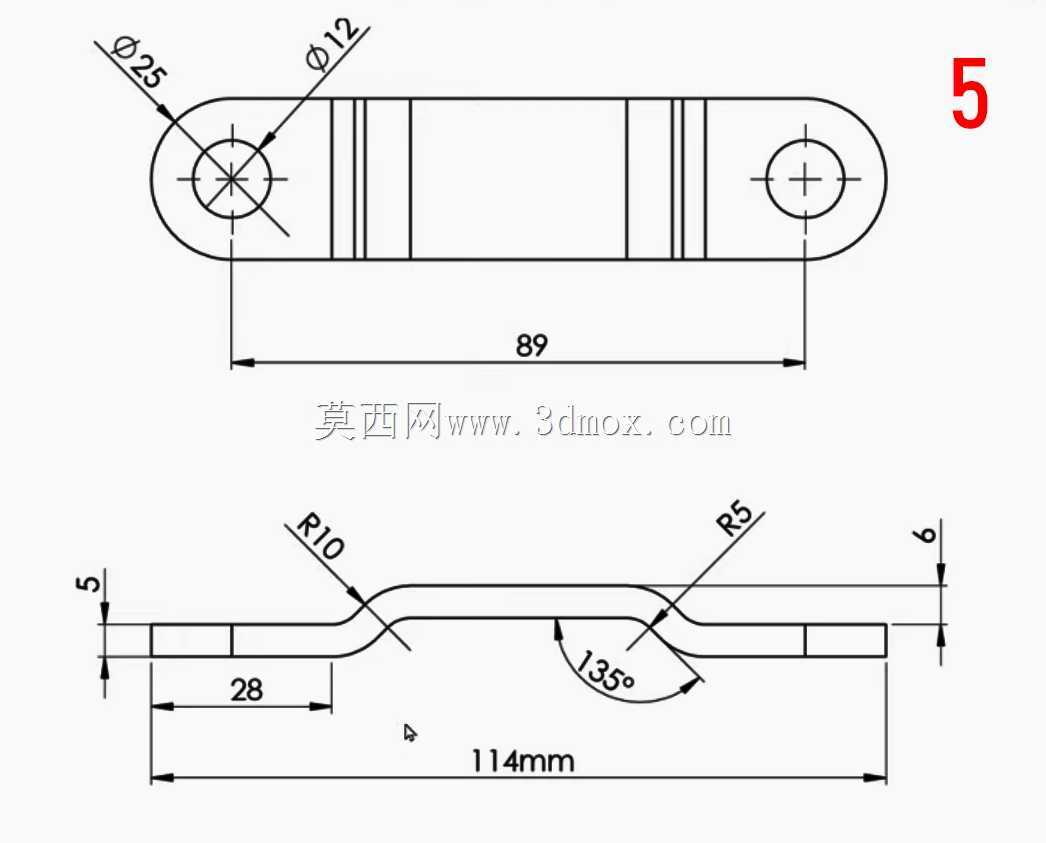

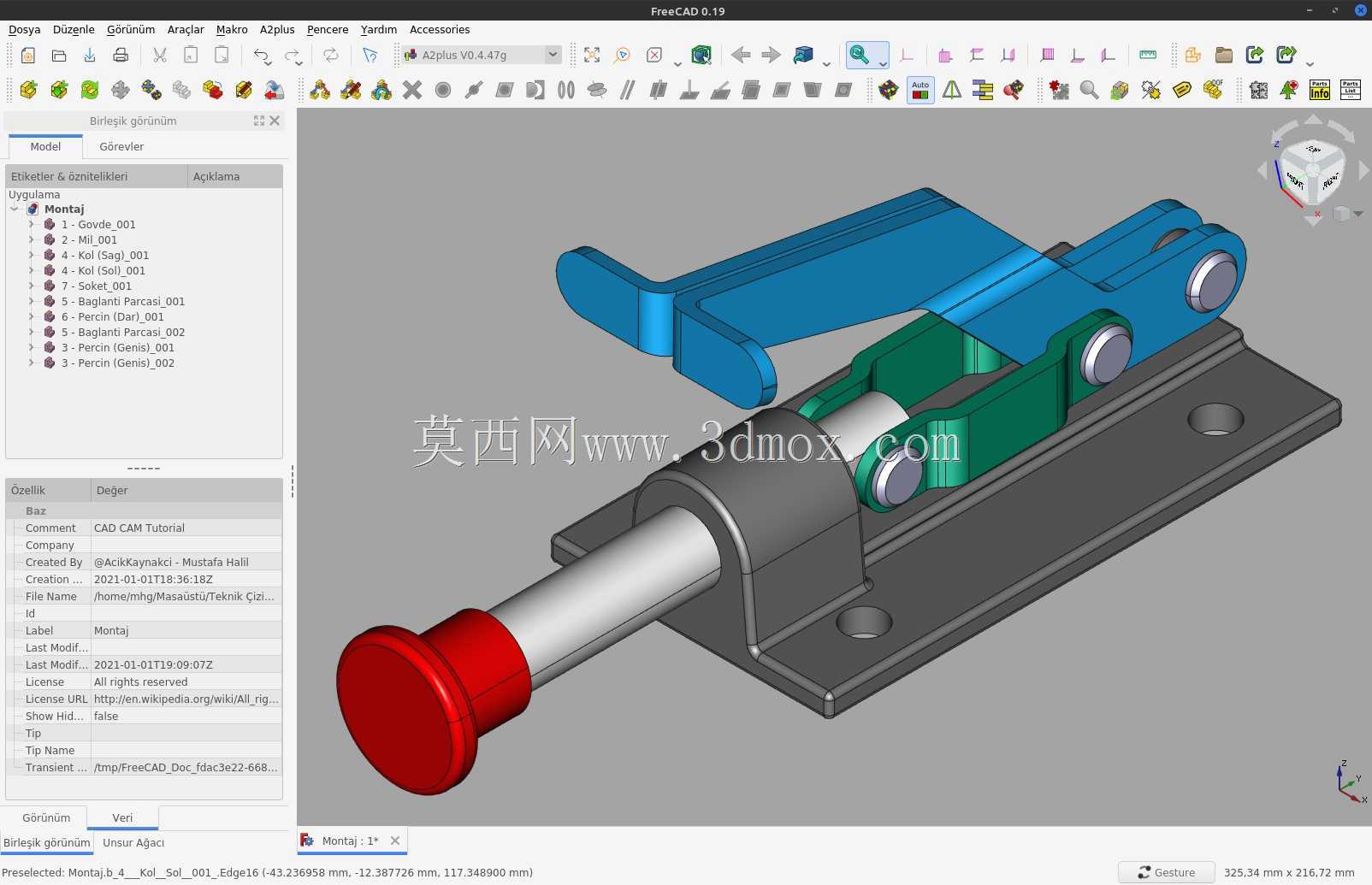

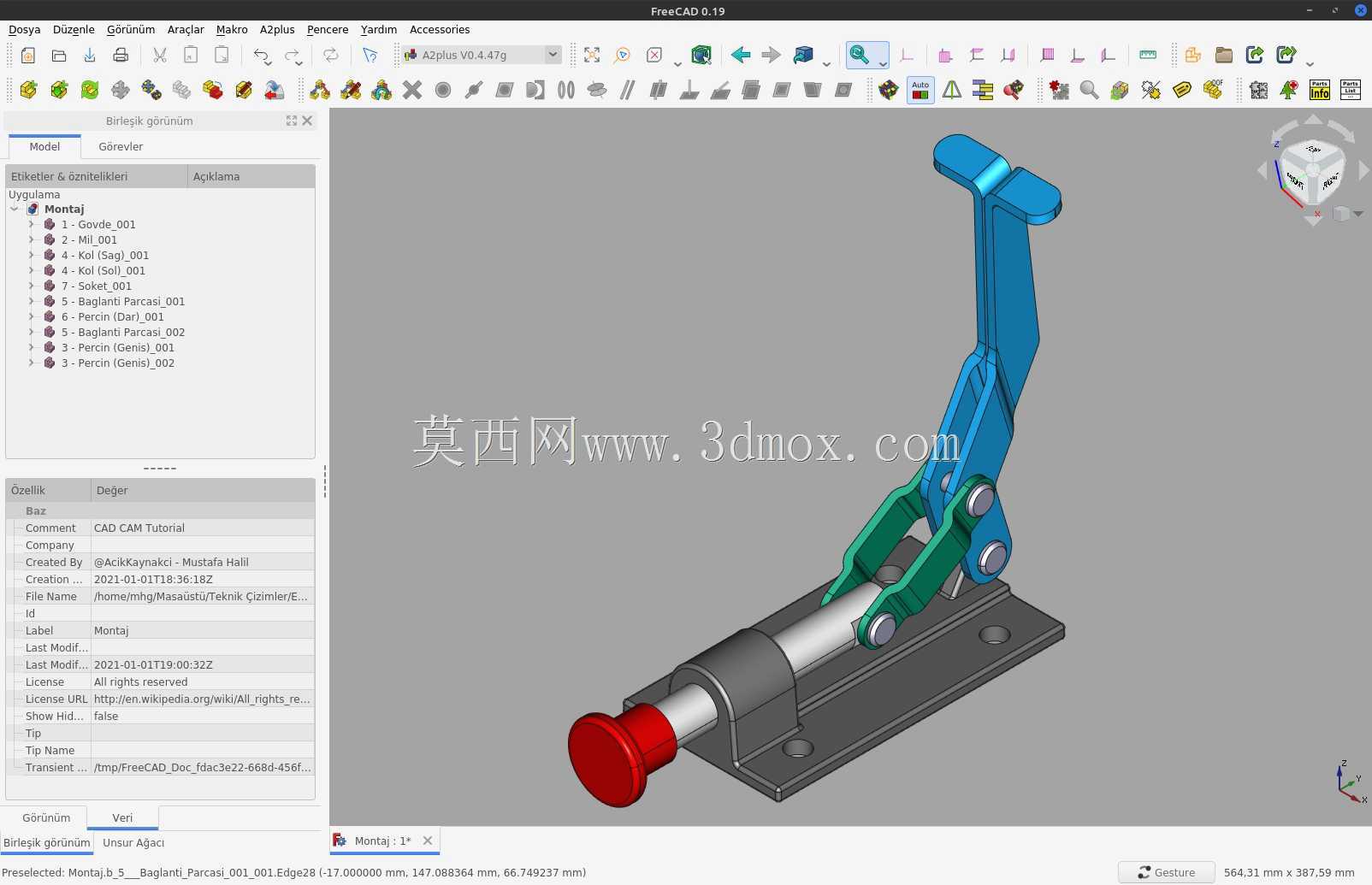

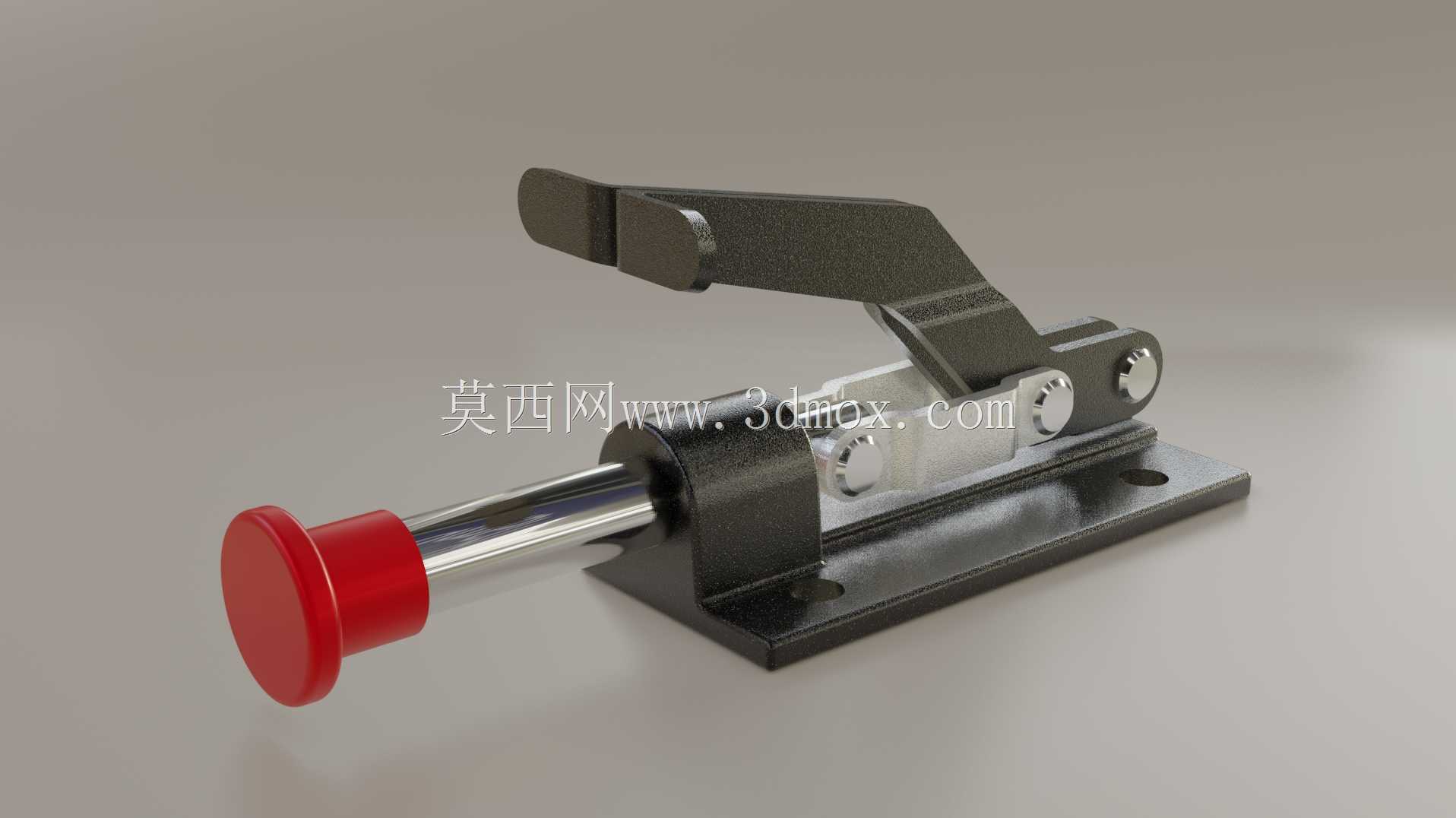

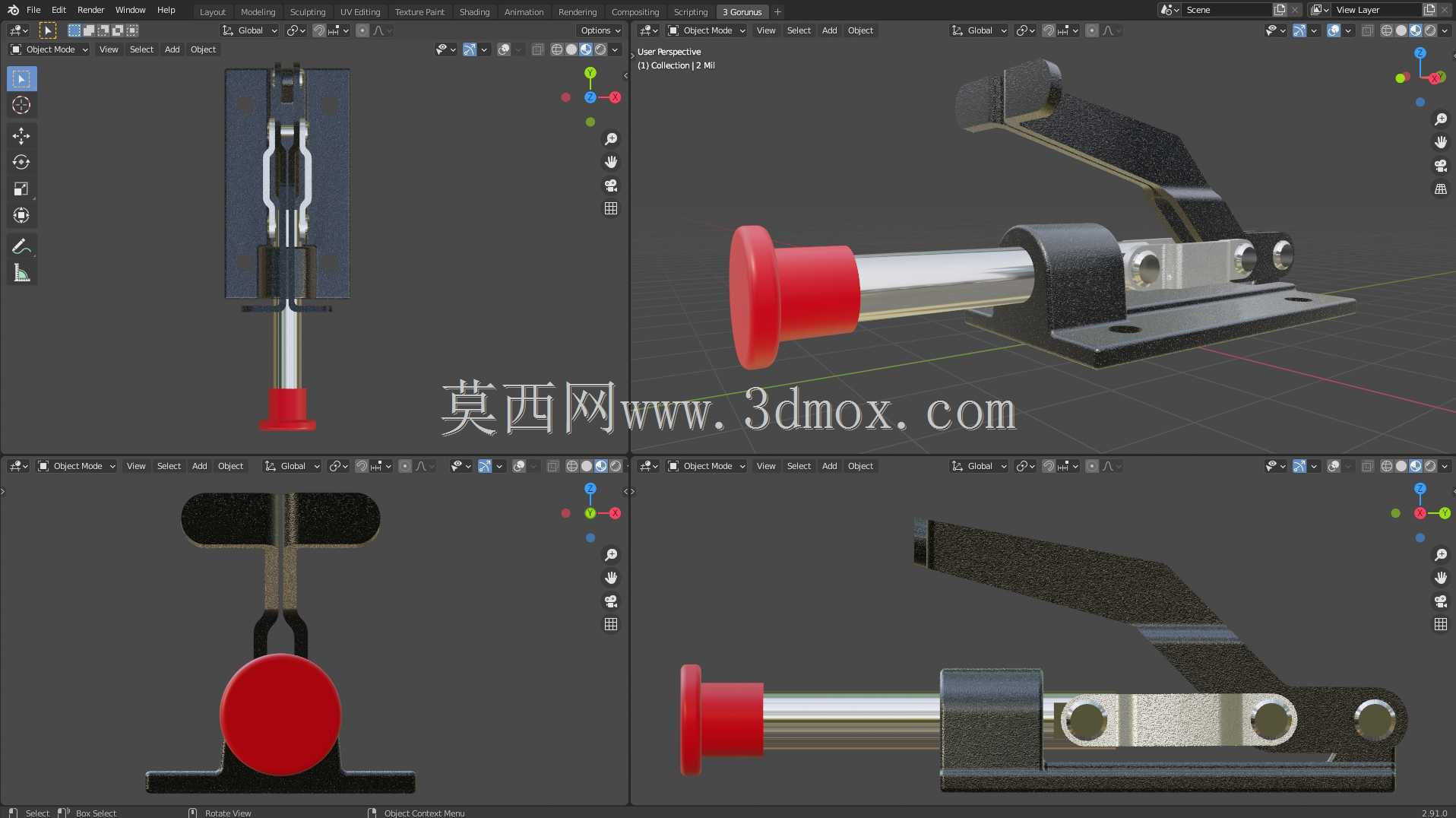

　　在工装夹具设计、非标自动化生产线工位、小型工件装配作业场景里，这类推拉式夹钳是非常常见的压紧锁紧执行部件，很多做治具设计的工程师在做方案选型时，都会优先考虑这类成熟结构，相比自制的压紧结构，这类标准化夹钳的动作一致性、锁紧可靠性都经过了大量实际工况验证，不需要从零开始计算连杆锁止角度、弹簧复位力这些参数，能大幅缩短设计周期。从实际使用场景来看，这类夹钳常被用在焊接工装的工件定位、PCB测试治具的板件压紧、木质家具加工的工件固定、小型零部件装配时的位置锁止场景，尤其是需要频繁开合、快速装卸工件的工位，相比螺栓压紧、凸轮压紧的结构，它的操作行程更短，操作人员只需要扳动侧面的压杆，就能完成前端推杆的伸出锁止或者回缩松开动作，

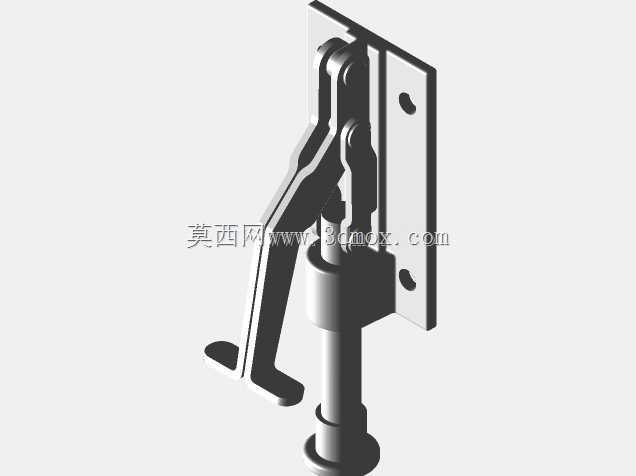

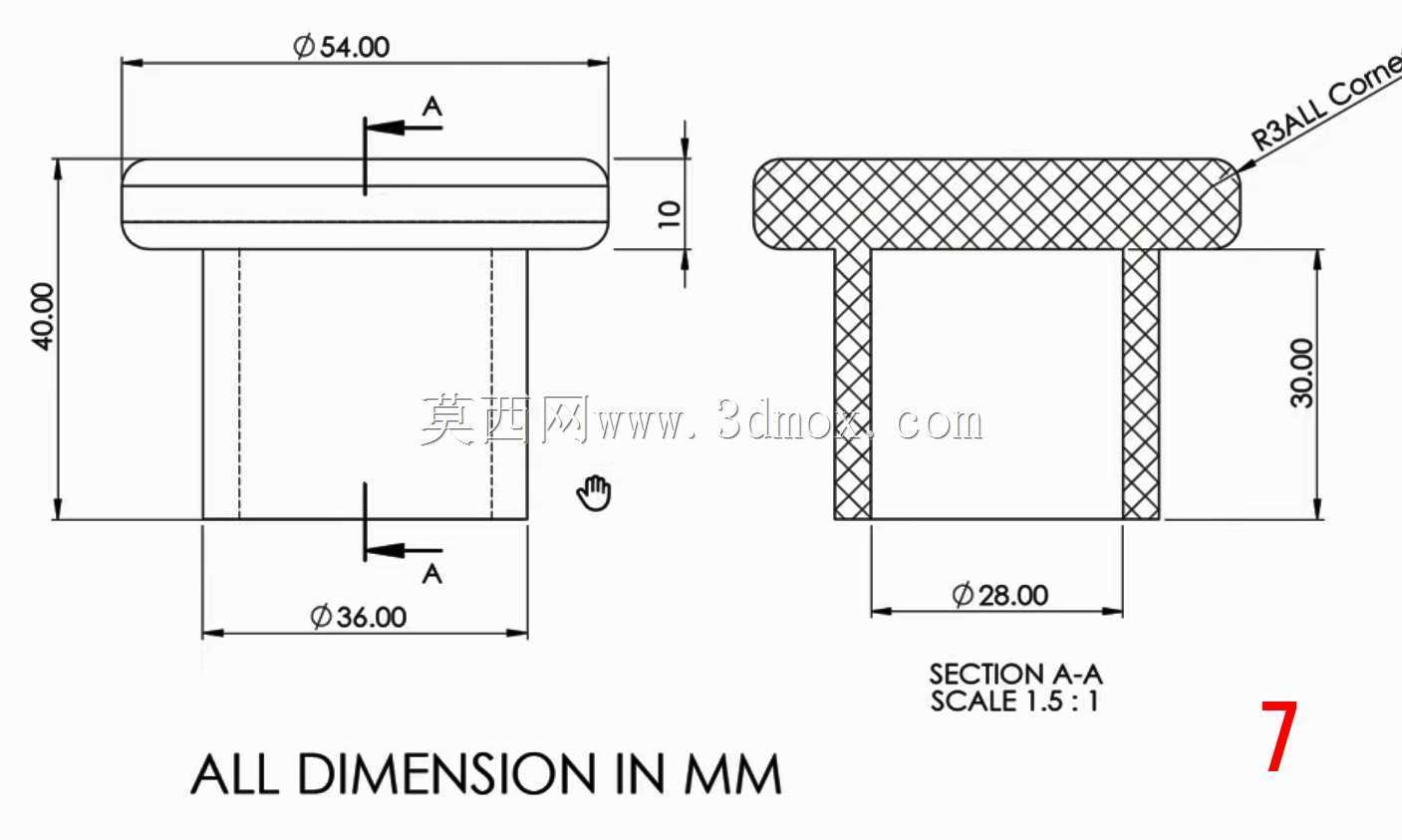

　　单步操作耗时不到一秒，能有效提升工位的作业效率。从功能特性上看，这个夹钳采用的是平面连杆过死点锁止结构，当压杆扳动到锁止位置时，连杆机构会越过力学死点，此时即使前端推杆受到工件的反向推力，机构也不会自行松脱，不需要额外增加锁止销或者紧固部件，锁止状态的保持完全依靠机械结构本身的力学特性，抗振动能力强，在有轻微冲击的焊接、冲压辅助工位上也能保持稳定的压紧力，不会因为设备运行的振动出现松脱问题。前端的红色推杆帽是软质材质，一方面是增大操作人员按压或者推拉时的摩擦力，另一方面在需要手动辅助复位的场景下，软质材质不会划伤操作人员的手部，推杆本身是磨光的金属圆杆，表面粗糙度低，和导向座之间的配合间隙控制得很小，

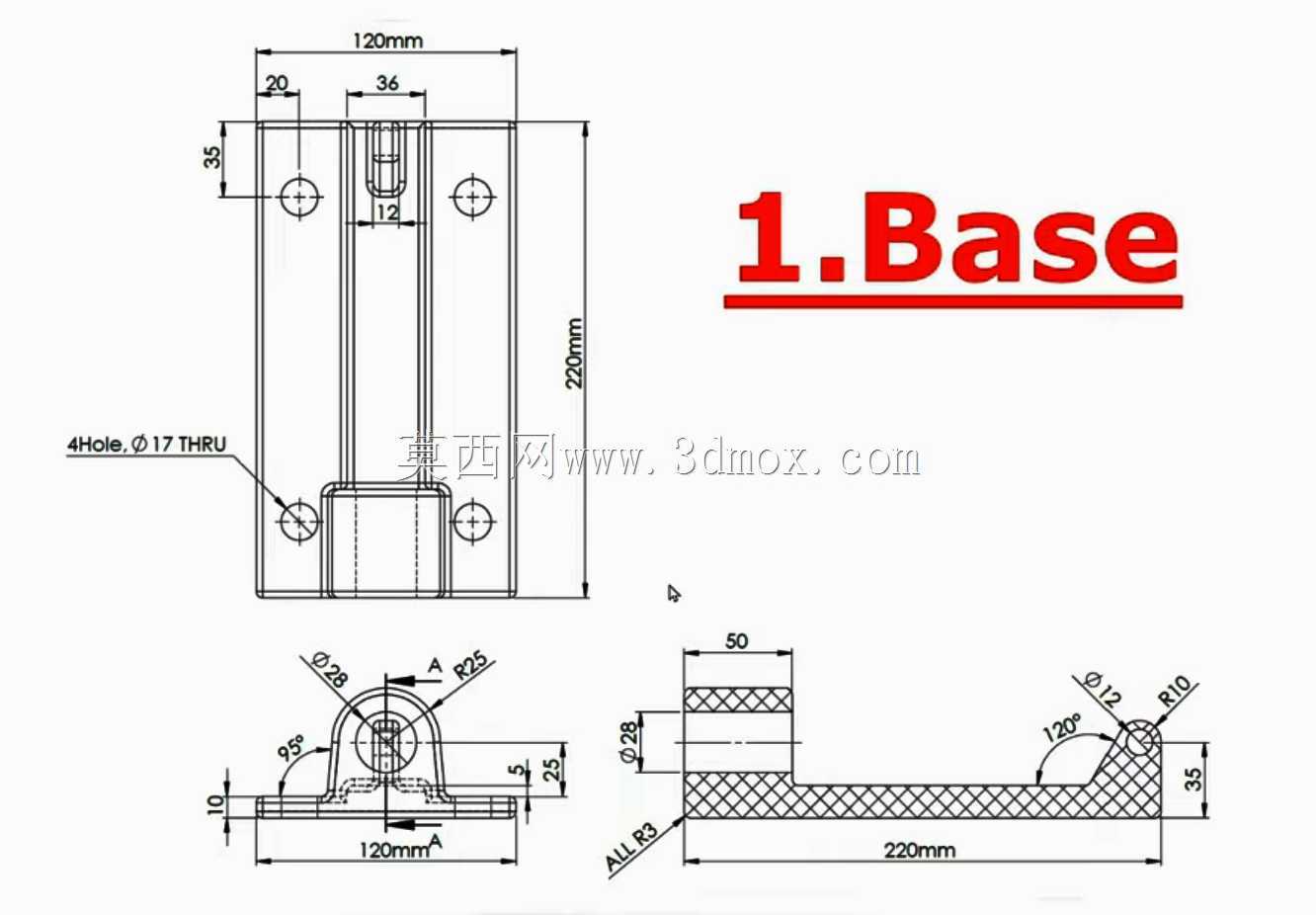

　　长期往复运动也不会出现明显的晃动，保证压紧位置的重复精度。底座采用带安装孔的平板式结构，两个长圆形安装孔可以适配不同的安装孔距，安装时可以根据工位的实际布局微调夹钳的固定位置，不需要严格按照预设孔位打孔，降低安装面的加工精度要求。设计思路上，这个结构把所有的连杆传动部件都做了外置式布局，没有封闭的壳体，日常维护时只需要在铰接销轴位置定期滴注润滑油即可，即使作业环境里有少量的切屑、粉尘落在机构上，也不会卡滞传动部件，相比封闭式的夹钳结构，它的环境适应性更强，在木工加工、金属切削的辅助工位上，不需要频繁清理机构内部的积屑。从安装边界来看，底座的安装平面需要保证平面度不低于0.1mm，否则固定后夹钳本体出现歪斜，

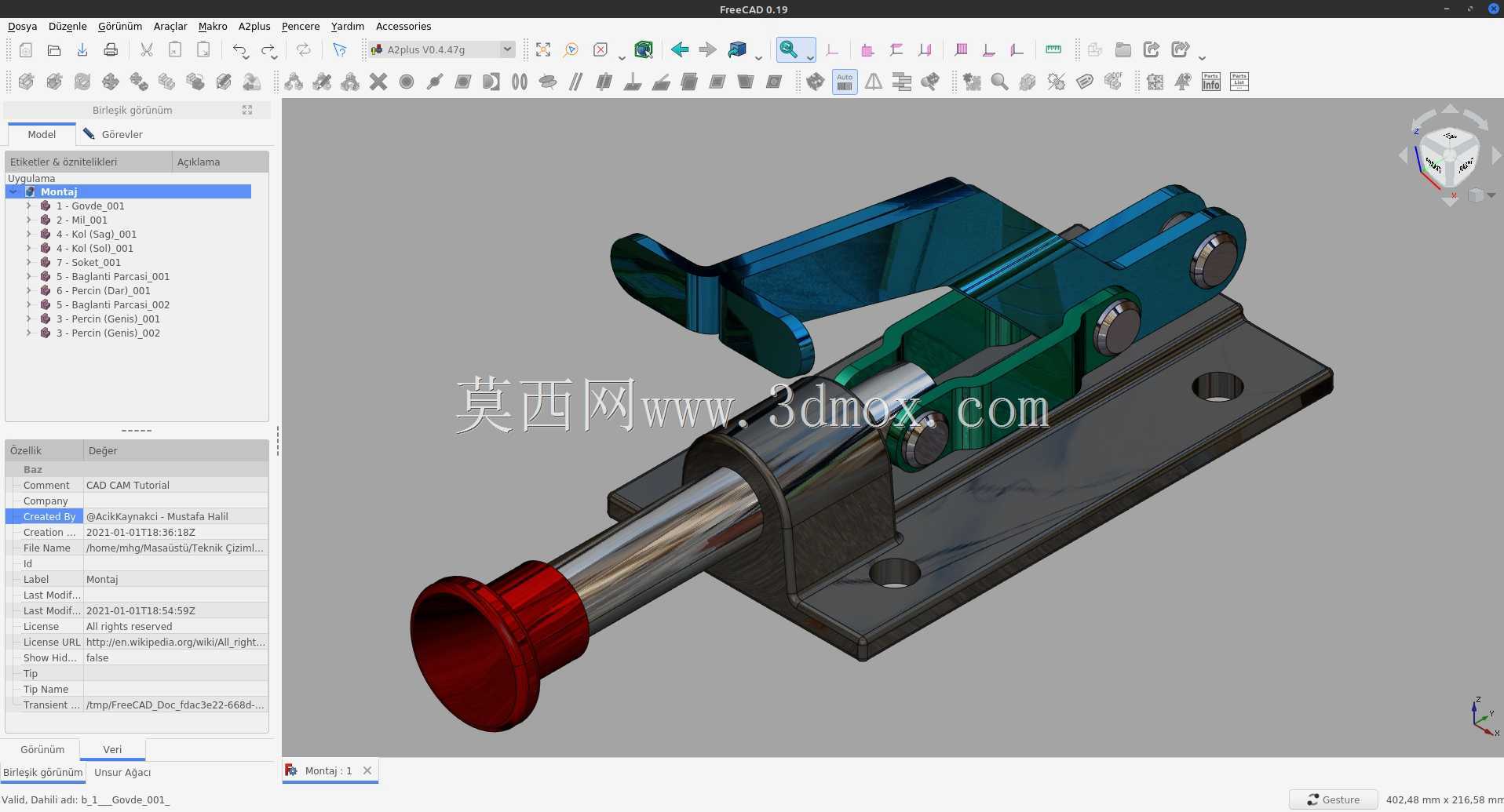

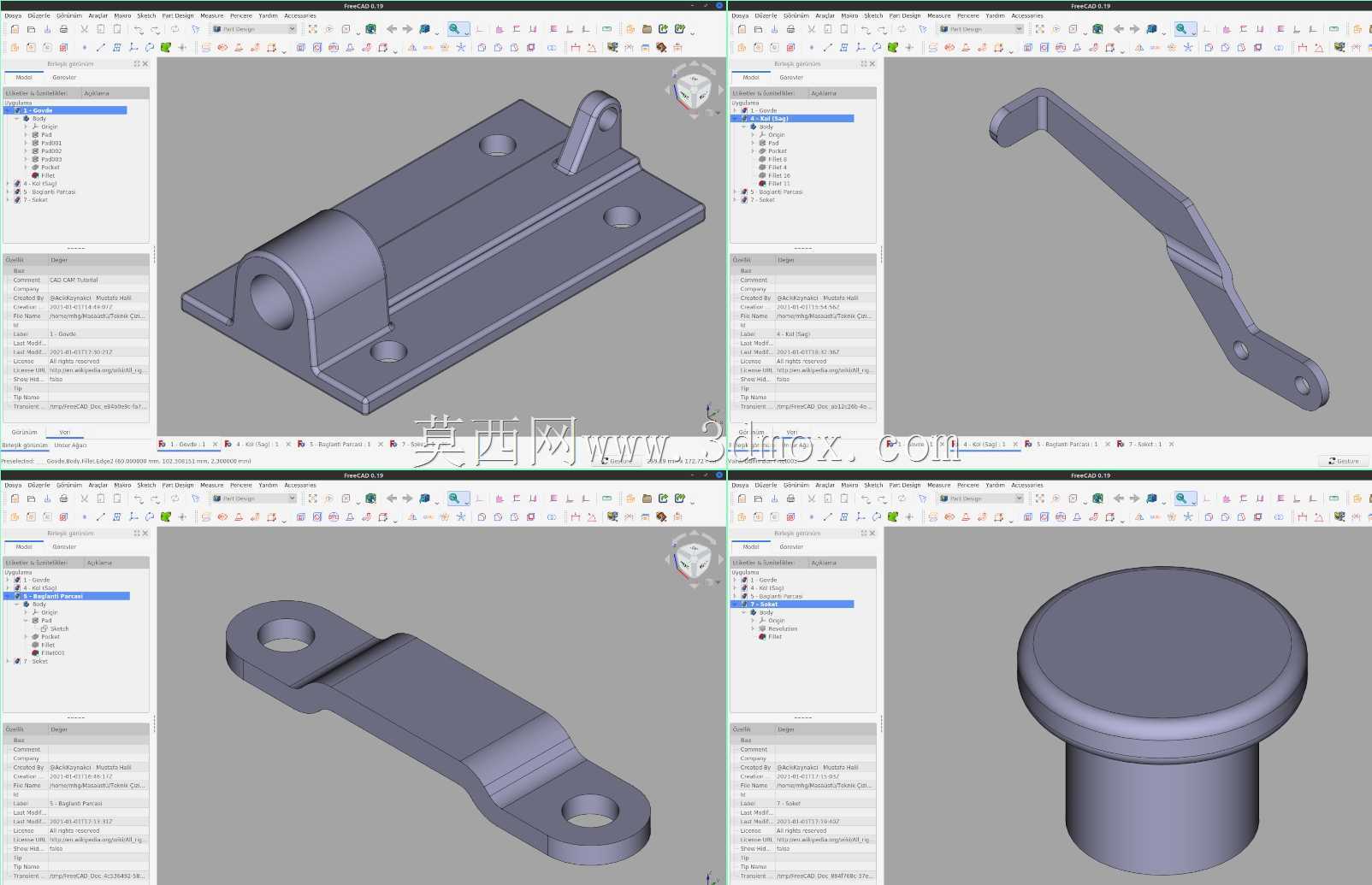

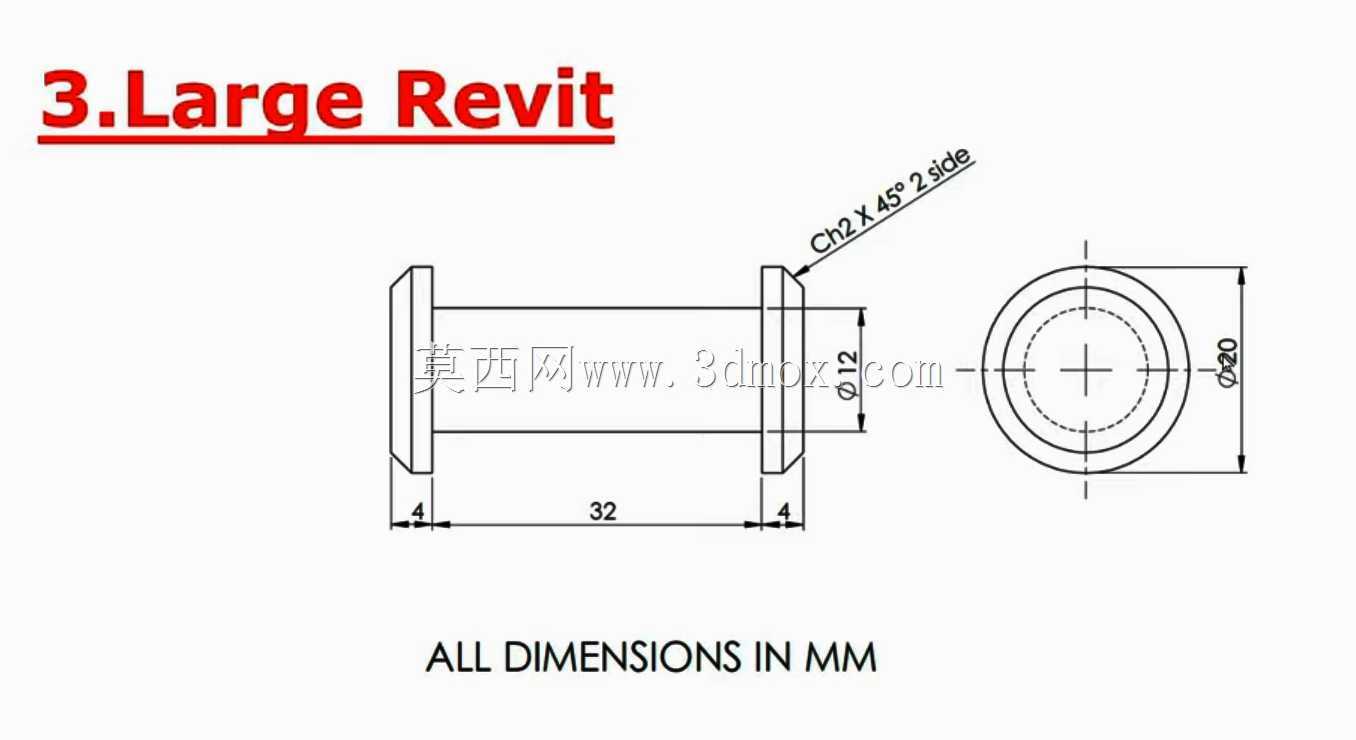

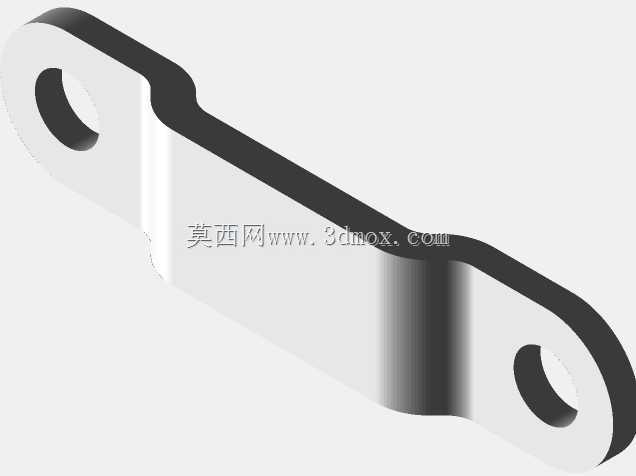

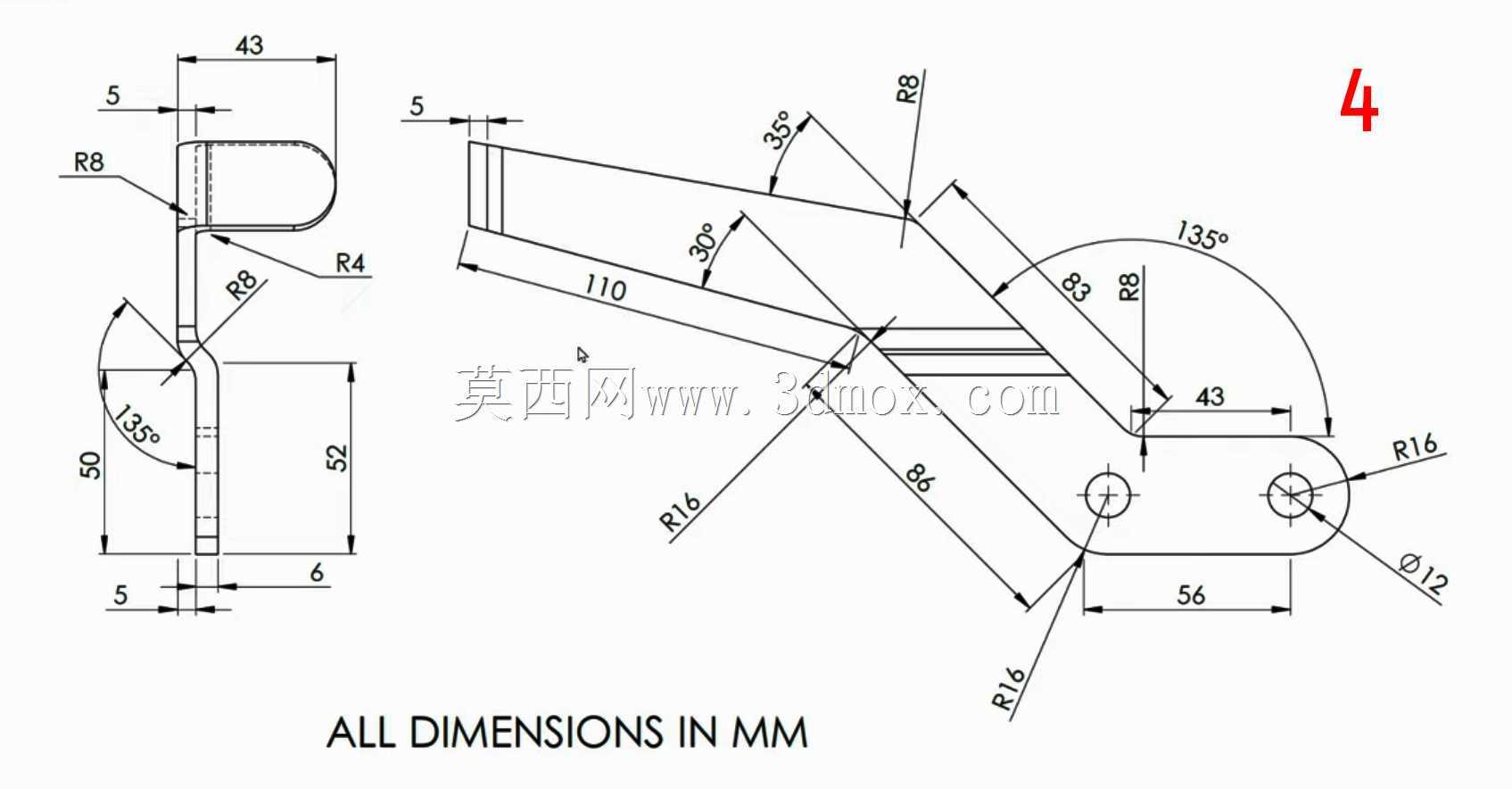

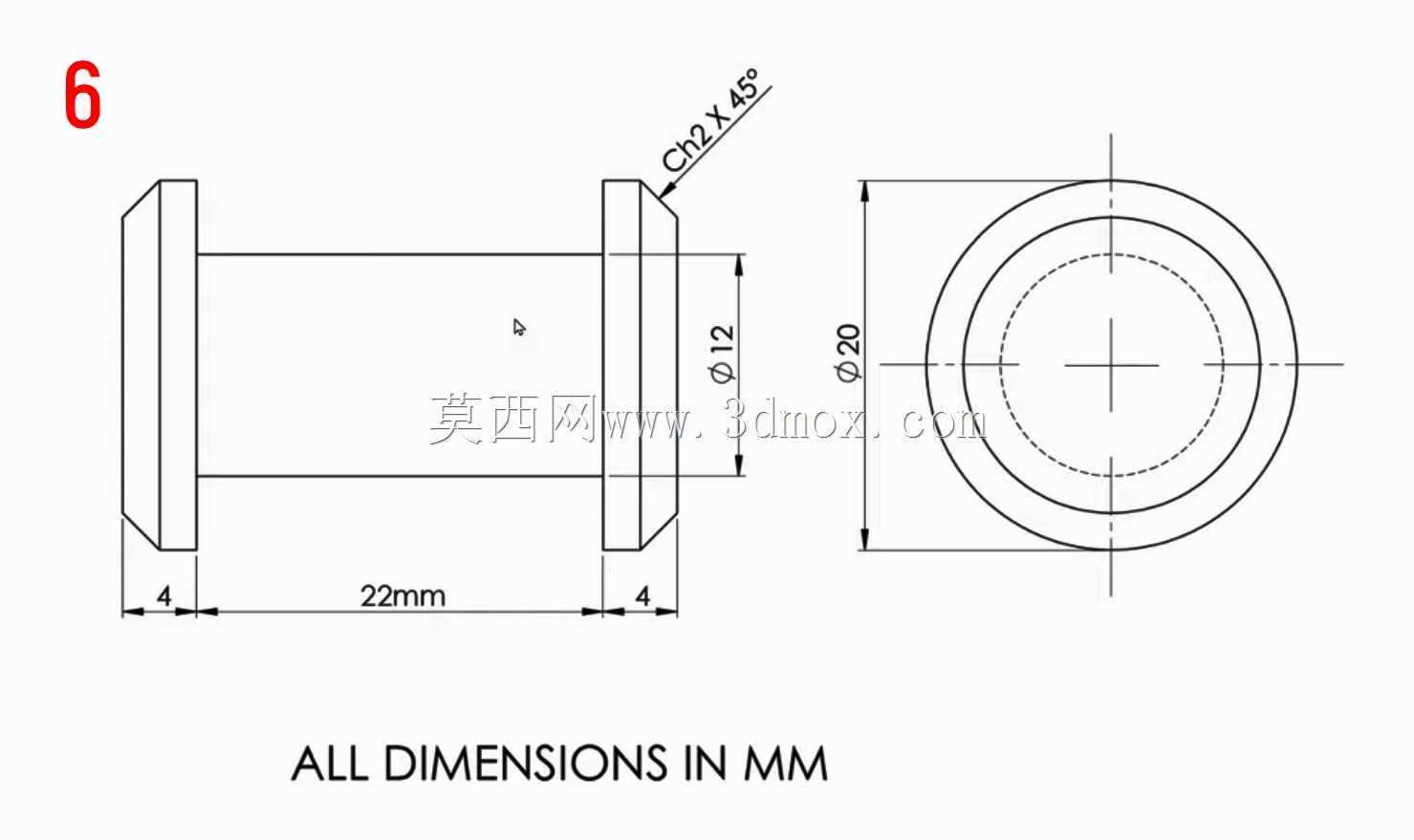

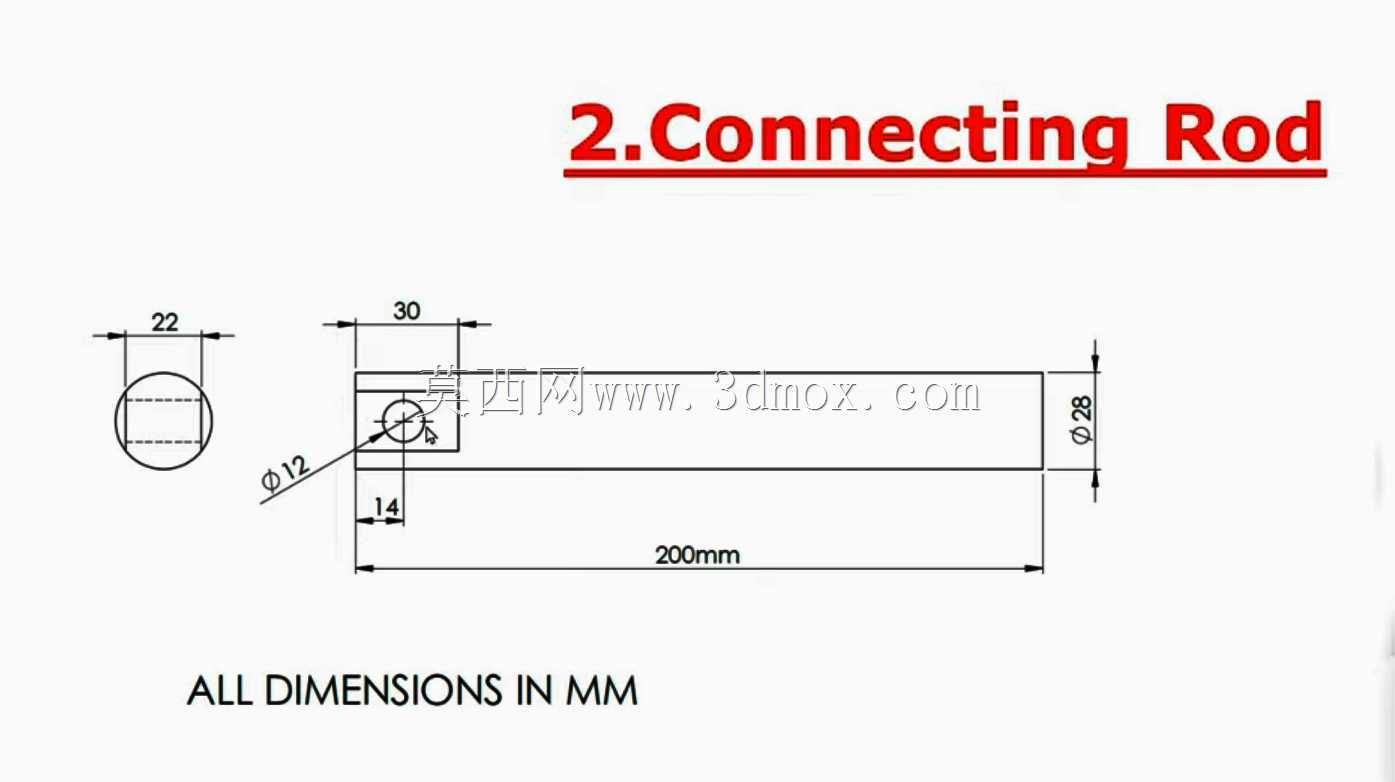

　　会导致推杆的运动方向和安装面不平行，长期使用会加剧导向孔的磨损，缩短夹钳的使用寿命；推杆的伸出行程需要根据被压紧工件的厚度差来匹配，选型时要保证锁止状态下，推杆前端的压头能完全贴合工件表面，预留1-2mm的压缩余量即可，不要选行程过大的型号，否则会导致压杆扳动的角度过大，增加操作的动作幅度。另外在布置夹钳的安装位置时，要给侧面的压杆预留足够的扳动空间，避免压杆扳动过程中和周围的工装框架、其他部件发生干涉，压杆的操作高度最好设置在操作人员手部自然抬起的高度，减少操作时的弯腰或者抬臂幅度，符合工位的人机工程学要求。这类夹钳的压紧力根据型号不同有不同的规格，这个规格的夹钳额定压紧力在几十公斤级别，适合压紧小型的薄壁件、塑料件、电路板这类不需要太大压紧力的工件，如果需要压紧重型工件，就需要选更大规格的同结构夹钳，不要超负载使用，否则会导致连杆变形、销轴弯曲，失去锁止能力。在三维建模过程中，这个模型的铰接部分都做了准确的配合间隙还原，导入到装配体里可以直接做动作仿真，验证夹钳开合过程中和周围部件的干涉情况，不需要再重新绘制夹钳的三维结构，能节省工装设计时的标准件建模时间，模型的安装孔尺寸、推杆直径、整体外形尺寸都和实际量产的同型号夹钳一致，导出工程图时可以直接标注安装尺寸，不需要反复核对实物参数。
