双开口活动扳手五金工具结构设计

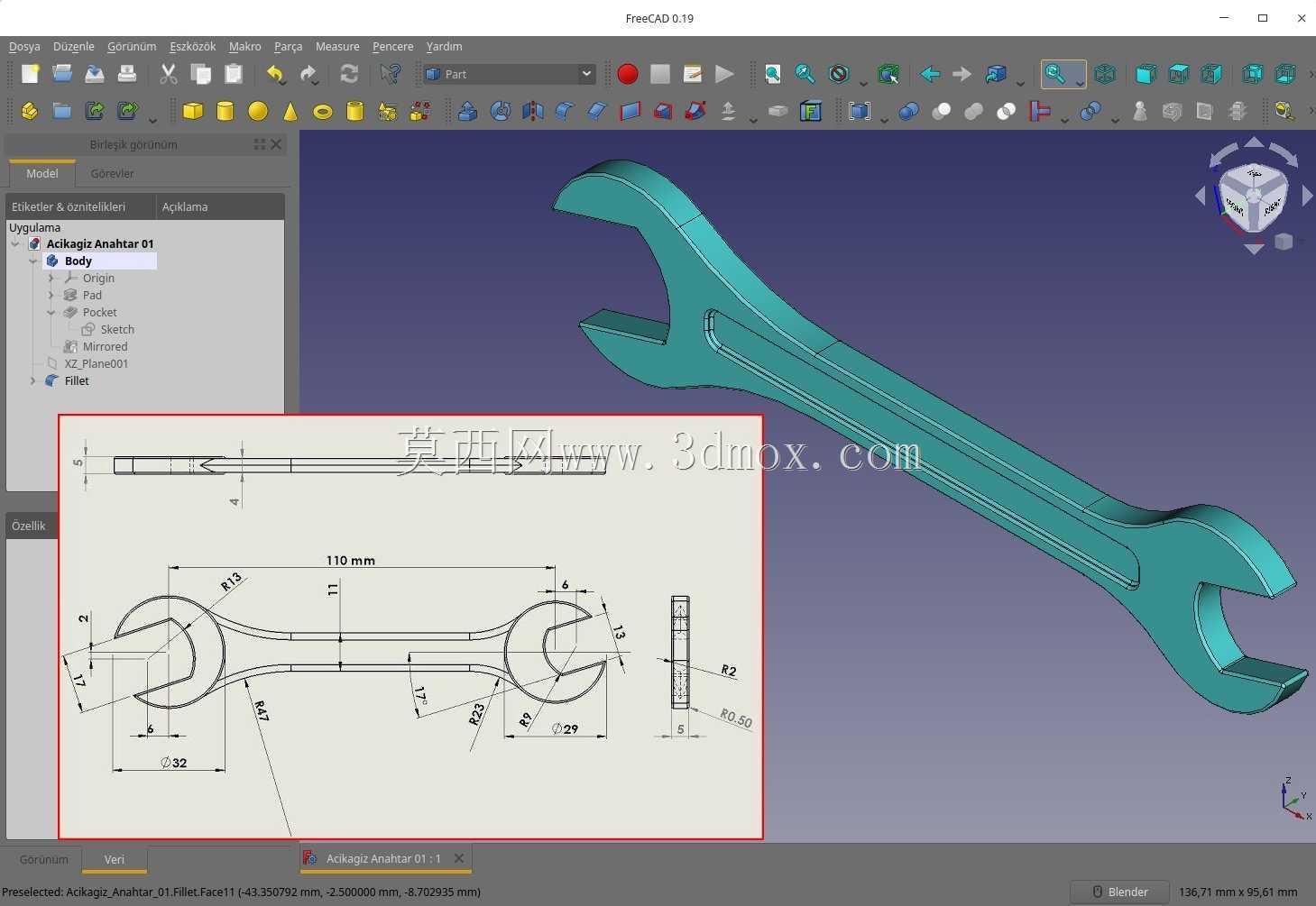

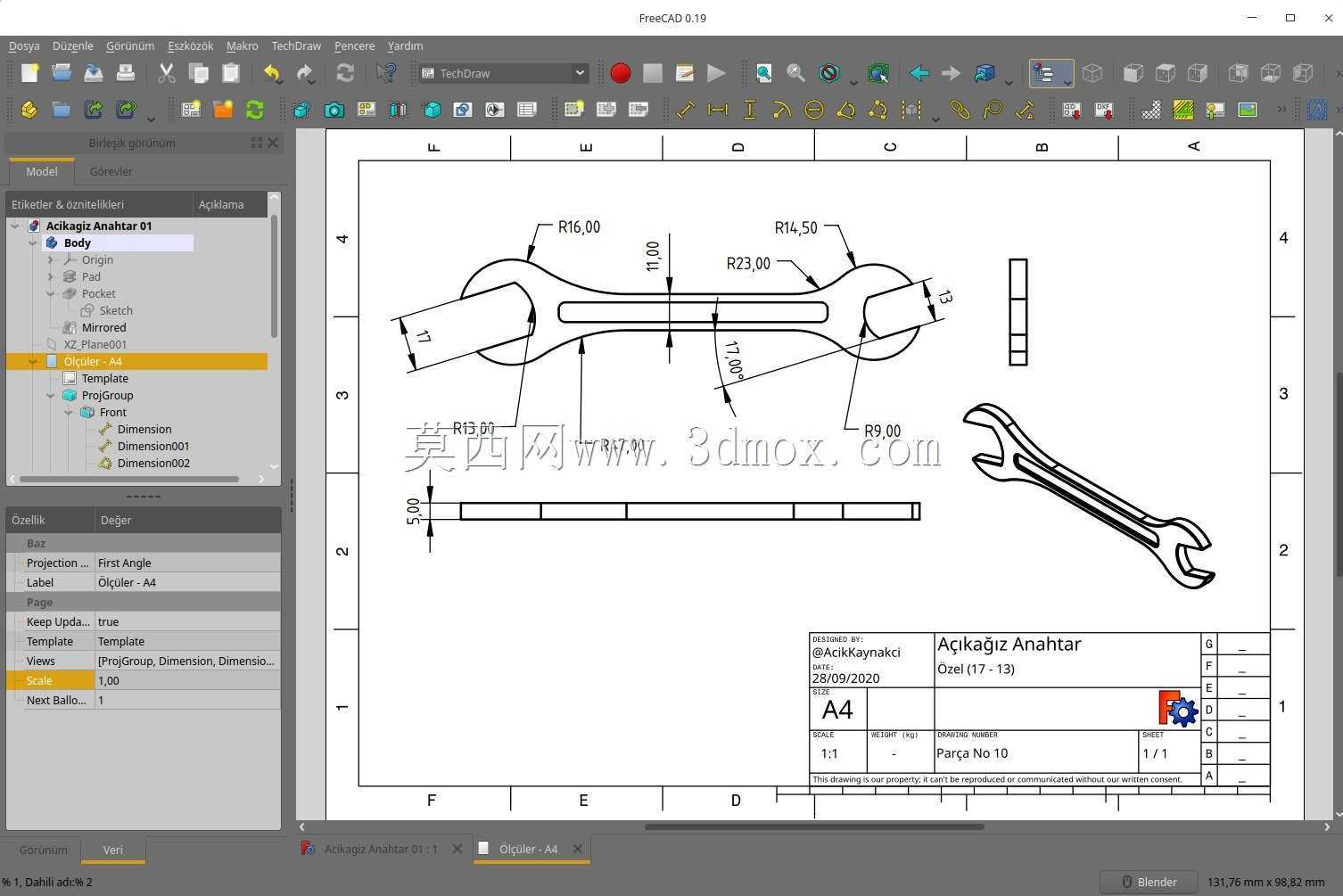

　　这款双开口扳手的结构设计，完全围绕手动紧固作业的实际受力场景展开，在做三维结构推演的时候，最先敲定的是开口端的夹持角度，常规六角头螺栓、螺母的对边夹持需要开口工作面与紧固件侧面形成完整面接触，因此两个开口的夹持面都做了15度的倾角处理，不管是正向拧动还是小角度回扳，都能保证至少两个面与紧固件完全贴合，不会出现尖角啃伤螺栓棱角的问题，这一点在设备维保现场尤其重要，很多现场作业的螺栓因为长期锈蚀、反复拆装棱角已经有磨损，如果扳手开口角度不合理，很容易出现打滑伤人的情况。

　　扳手本体的截面设计没有采用等厚度的平板结构，而是从手柄中段向两端开口位置做了渐变的厚度过渡，靠近开口的受力区域厚度比手柄中段厚1.2毫米，对应力集中的开口根部位置做了R3的圆弧过渡处理，在做静力学仿真校核的时候，给开口施加额定扭矩120N·m的载荷，根部最大应力值远低于常用铬钒钢的屈服强度，不会出现开口断裂、张口变形的问题。手柄位置的表面做了细密的滚花纹理处理，不是为了装饰效果，而是考虑到维保现场经常会有油污、切削液沾在手上，滚花结构能大幅提升接触面的摩擦系数，即使用带防滑手套操作也不会出现打滑脱手的情况。

　　从实际应用场景来看，这款扳手覆盖了两个常用规格的紧固件夹持需求，一端适配M10-M12的外六角紧固件，另一端适配M14-M16的规格，刚好对应普通机械设备装配、机电维保、五金维修场景里最高频使用的几个螺栓尺寸，不用频繁更换工具就能完成大部分常规拆装作业。整体外形长度控制在200毫米，属于手动扳手的黄金长度区间，既不会因为长度太短导致拧动扭矩不足，也不会因为长度过大在狭小设备舱、管线密集的安装空间里出现干涉，手柄的宽度控制在18毫米，握持的时候手掌受力均匀，长时间作业也不会出现硌手的问题。

　　在做结构细节处理的时候，两个开口的端面都做了0.5毫米的倒角，一方面是去除加工过程中产生的毛刺锐边，避免操作时划伤手部，另一方面在对准紧固件的时候，倒角能起到导向作用，不用完全对齐就能快速把开口卡到螺栓上，提升现场作业的效率。扳手整体没有多余的凸起结构，所有棱边都做了倒钝处理，在狭窄空间里抽拉扳手的时候不会勾挂线缆、密封胶条等周边零部件。考虑到不同作业场景的使用需求，扳手本体的平面度公差控制在0.2毫米以内，开口的对边尺寸公差严格控制在H7级别，既不会因为尺寸过小卡不住螺栓，也不会因为间隙过大导致拧动时螺栓棱角被磨圆。

　　从安装边界和适配性来看，这款扳手的开口深度设计为12毫米，能完全覆盖常规外六角螺栓的头部高度，即使是带弹垫、平垫的螺栓组合，也能顺利卡到螺栓头部的有效夹持位置，不会因为垫片垫高导致开口卡入深度不足出现打滑。手柄尾部做了直径5毫米的挂孔，不用的时候可以挂在工具架、工具腰带上，方便现场作业时随取随用，也避免工具随手放置掉落遗失。整个结构没有多余的活动部件，整体刚性好，抗冲击性能强，即使偶尔用来敲击辅助对位、撬动轻微卡滞的零部件，也不会出现结构变形、断裂的问题，完全符合工业级手动工具的使用要求。
