带散热槽带安装耳的金属端盖结构设计

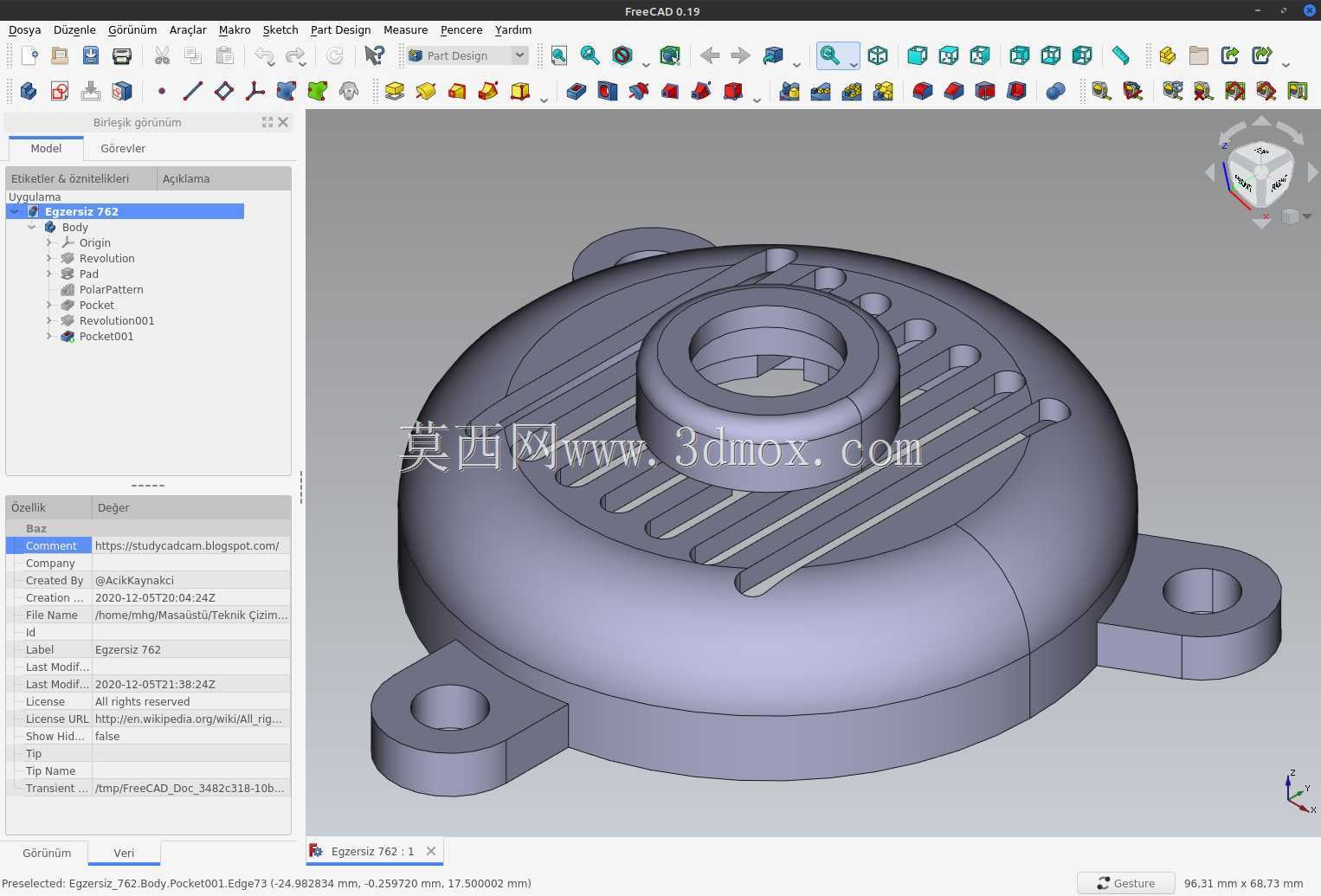

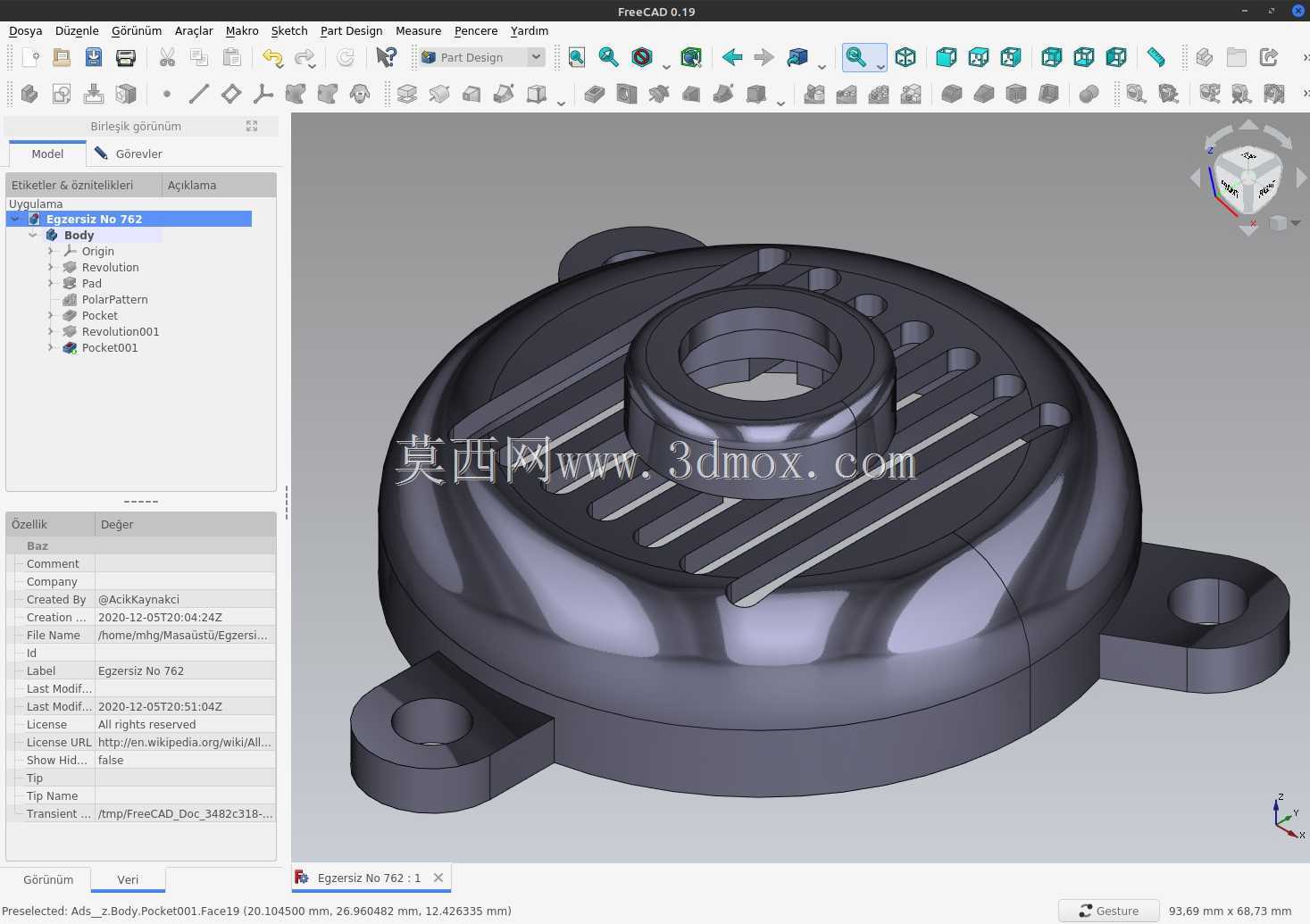

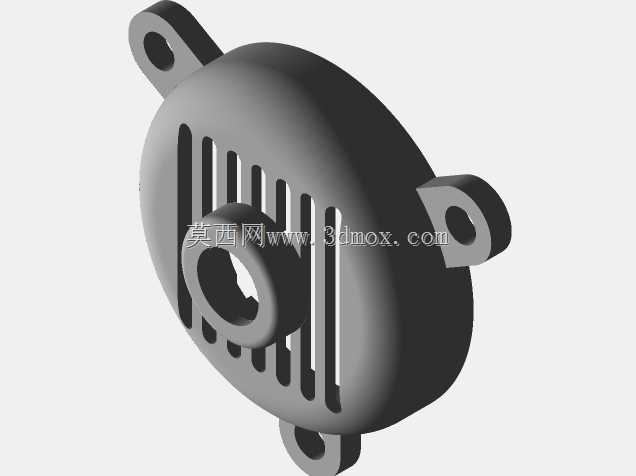

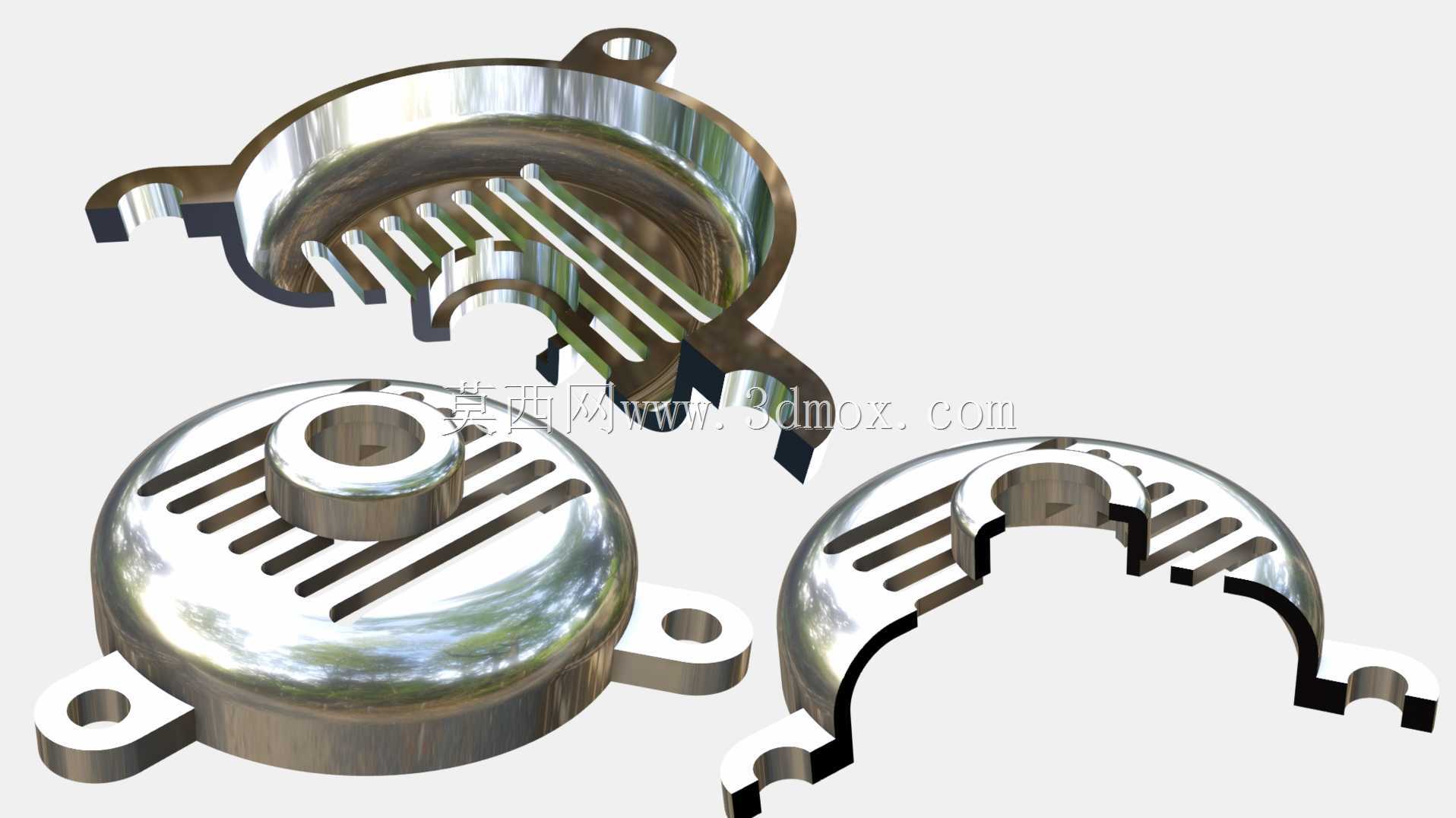

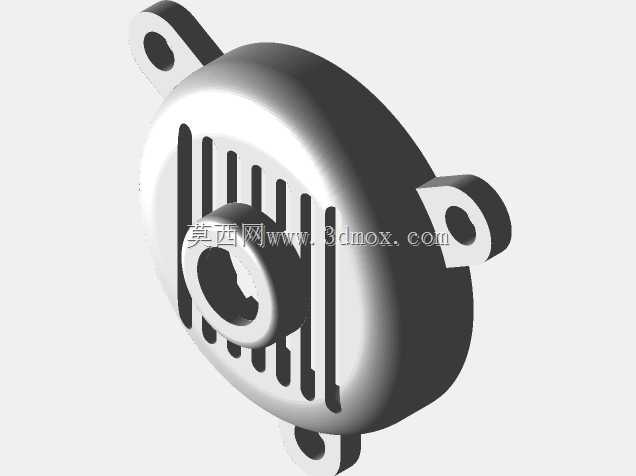

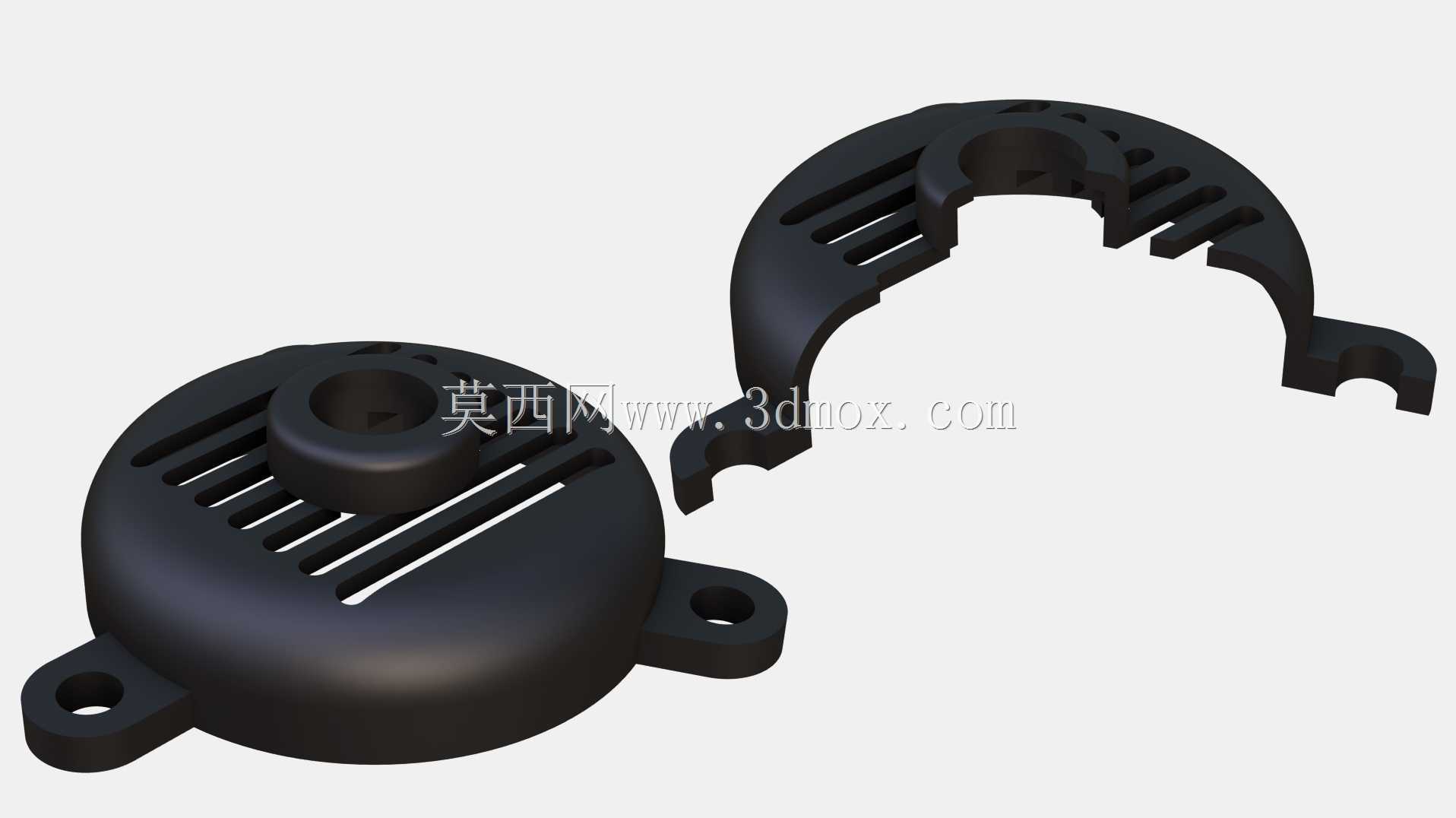

　　这类带散热槽的金属端盖，常应用在小型动力输出组件、微型泵体或者低压气动元件的端部封装场景，核心作用是为内部回转构件提供轴向定位支撑，同时兼顾工作过程中的热量散出与外部异物防护。从结构细节来看，端盖主体采用浅拉伸的半球弧面构型，相比平面端盖能在同等板材厚度下获得更高的结构刚度，承受内部组件运转产生的轴向窜动载荷时，形变量能控制在装配允许的公差范围内，不会因为长期受载出现贴合面翘曲、密封失效的问题。弧面上均匀排布的长条形通槽，是兼顾散热与减重的设计：槽道的走向顺着端盖中心安装座的径向延伸，既不会过多切断弧面的连续受力路径，又能让内部组件运转产生的热量顺着槽道直接与外部空气形成对流，避免内部腔体因为密闭出现热量堆积，

　　加速密封件或者润滑介质的老化；同时开槽去掉了多余的板材重量，对于对自重敏感的小型便携设备来说，能有效降低整体负载。端盖边缘延伸出的三个带孔安装耳，是整个构件的安装定位基准，耳片上的安装孔采用等径圆孔设计，孔位的分布角度经过匹配对应设备的安装法兰孔距调校，安装时可以直接穿入固定螺钉完成锁紧，不需要额外做位置调整；耳片与端盖主体的过渡位置做了圆弧补强，避免安装锁紧时应力集中在连接位置，出现耳片断裂的问题。中心位置的凸台结构是与内部转轴配合的定位部位，凸台的内孔尺寸与转轴端部的轴径做间隙配合设计，装配时能为转轴提供端部的径向支撑，抵消转轴高速运转时产生的端部径向跳动，同时凸台高出端盖弧面的高度，

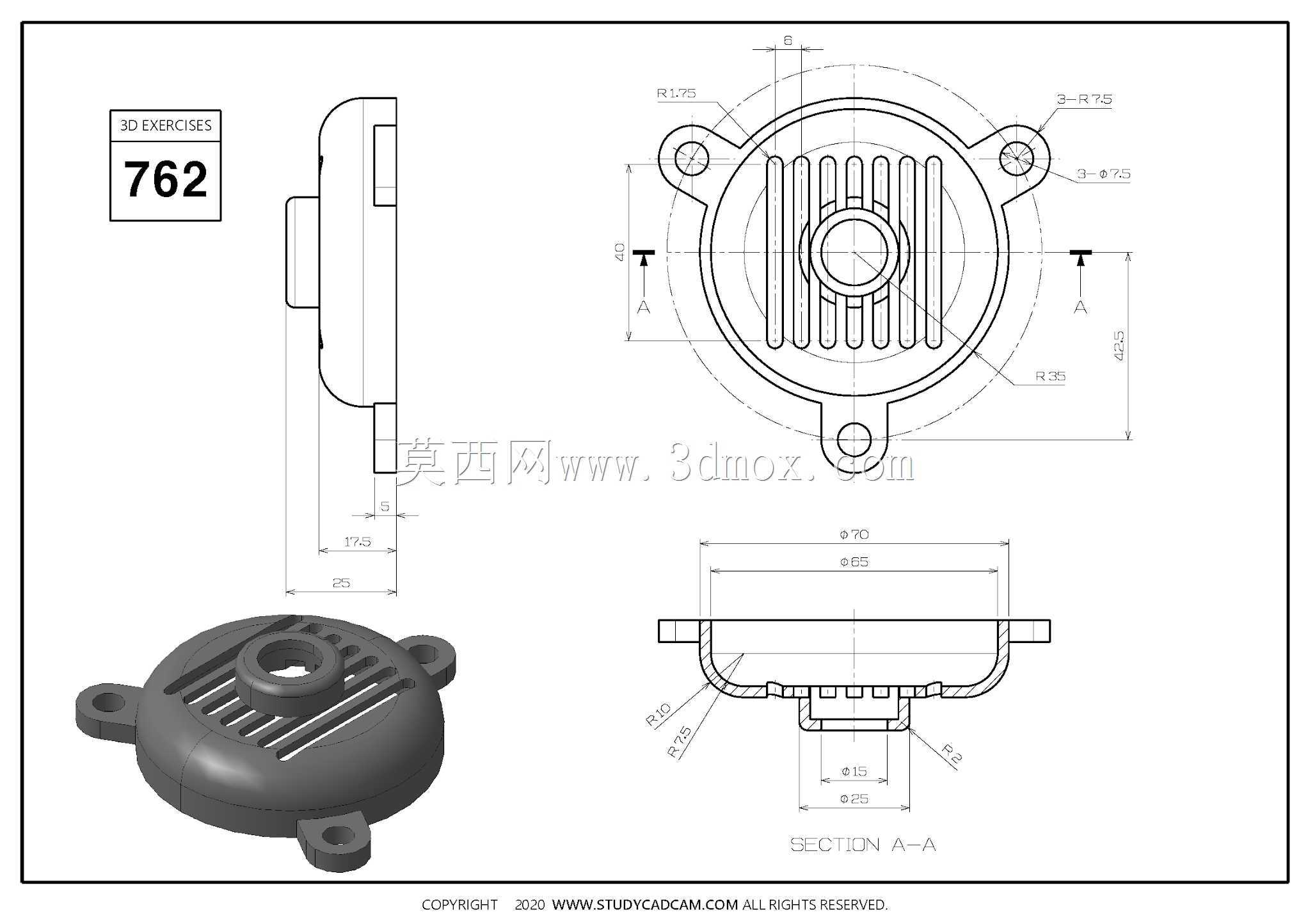

　　刚好能让转轴端部与外部构件保留足够的安全间隙，避免运转过程中出现运动干涉。从安装边界来看，这类端盖的整体外轮廓尺寸适配直径100mm以内的腔体端口，安装耳的孔位中心距控制在85mm左右，安装时只需要在对应设备的法兰端面上预留匹配的螺钉孔位，不需要额外加工复杂的定位槽，装配工序简单，适合批量生产的小型设备配套使用。设计过程中需要重点关注几个细节：一是散热槽的宽度不能过宽，否则会降低端盖整体的抗形变能力，同时外部的大尺寸颗粒物容易通过槽道进入腔体内部，影响内部构件的正常运转；二是安装耳的厚度要比端盖主体板材厚0.5mm左右，因为安装耳是主要的受力部位，锁紧螺钉时的压紧力全部作用在耳片上，厚度不足容易出现锁紧时耳片变形，

　　导致端盖与腔体端面贴合不紧密；三是中心凸台的同轴度公差要控制在0.05mm以内，否则转轴穿入后会出现别卡的问题，运转时会产生额外的摩擦阻力，甚至出现异响和磨损加剧的情况。另外，端盖的边缘做了卷边处理，既可以去除板材冲切后的锋利毛边，避免装配操作人员被划伤，又能提升端盖边缘的刚度，与腔体端面贴合时能形成更均匀的压紧力，保证密封效果。这类构件一般采用冲压工艺成型，生产时先通过落料工序冲出板材毛坯，再经过拉伸成型出半球弧面，随后依次完成散热槽冲切、安装耳成型、中心凸台拉伸、安装孔冲孔、边缘卷边的工序，最后做表面抛光处理，既能获得较好的金属质感外观，又能在表面形成一层致密的氧化层，提升日常使用中的抗锈蚀能力，适配普通工况下的长期使用需求，不需要额外做表面喷涂处理，降低生产环节的成本。在实际选型应用时，需要根据内部腔体的发热功率核算散热槽的总通流面积，如果设备持续运转的功率较高，可以适当加宽散热槽的宽度或者增加槽的数量，提升散热效率；如果应用在多粉尘的工况下，则需要在端盖内侧加装一层防尘滤网，在不影响通风散热的前提下阻挡粉尘进入腔体，兼顾散热与防护的双重需求。
