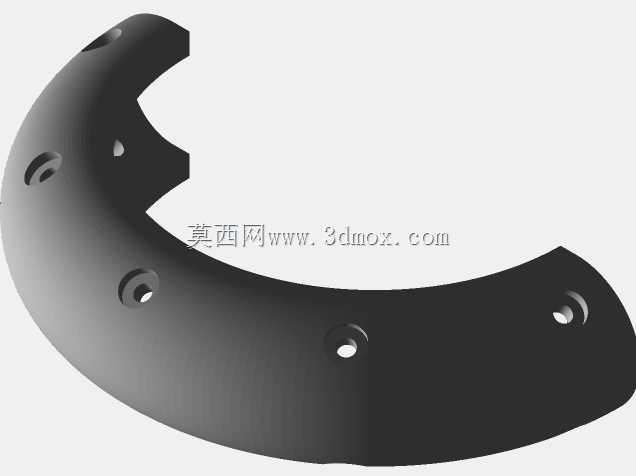

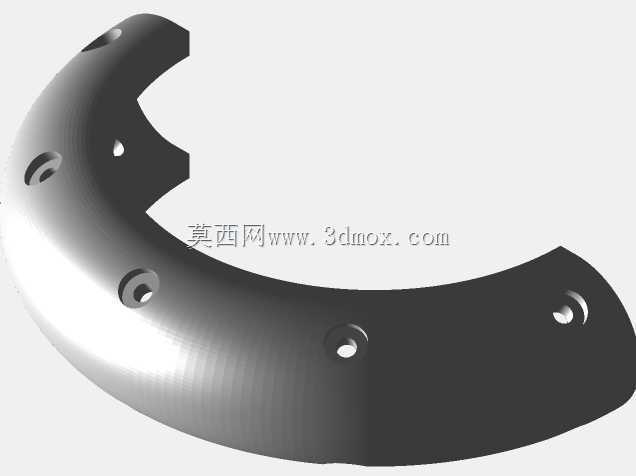

弯弧形带安装孔机械防护结构件

　　这类弯弧形带孔构件，在各类需要做运动轨迹避让、外围防护的机械结构中十分常见，日常在输送线的转弯段护罩、小型动力设备的弧形防护挡板、管线排布的弧形固定支架场景里都能看到同类型结构的应用。从实际使用需求来看，这类构件首先要满足的是适配安装位的弧形轮廓，不能和内部运动的部件产生运动干涉，同时表面预留的多个沉头安装孔，是为了在装配时可以让紧固件完全沉入构件表面，不会突出在外剐蹭经过的工件、管线或是操作人员的衣物，消除不必要的安全隐患。

　　在设计这类构件的时候，首先要确认的是内部需要避让的部件的最大运动包络尺寸，弯弧的内圈半径必须比这个包络半径留出至少3到5毫米的安全间隙，避免设备运行过程中因为振动、加工误差导致构件和运动部件发生摩擦碰撞。构件本身的壁厚选择要结合使用场景调整，如果是作为外围防护使用，壁厚可以选1.5到2毫米的板材冲压成型，足够承受日常的轻微磕碰，不会轻易变形；如果是作为承重的弧形支架使用，壁厚就要提升到4毫米以上，必要时还要在弧面内侧增加加强筋结构，提升整体的抗形变能力。

　　从安装边界来看，构件上的安装孔位排布是沿着弧面的切线方向均匀分布的，每个孔位的中心到弧边的距离要保持一致，保证装配后受力均匀，不会出现局部应力集中导致的构件断裂。孔位的加工精度要控制在±0.1毫米的公差范围内，避免和安装基座上的预制孔位出现错位，导致装配时需要强行扩孔，影响整体的连接强度。构件的弧面两端要做倒圆角处理，不能留下尖锐的飞边毛刺，一方面是避免装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的疲劳强度，在长期受振动的使用场景下不容易从端部出现开裂。

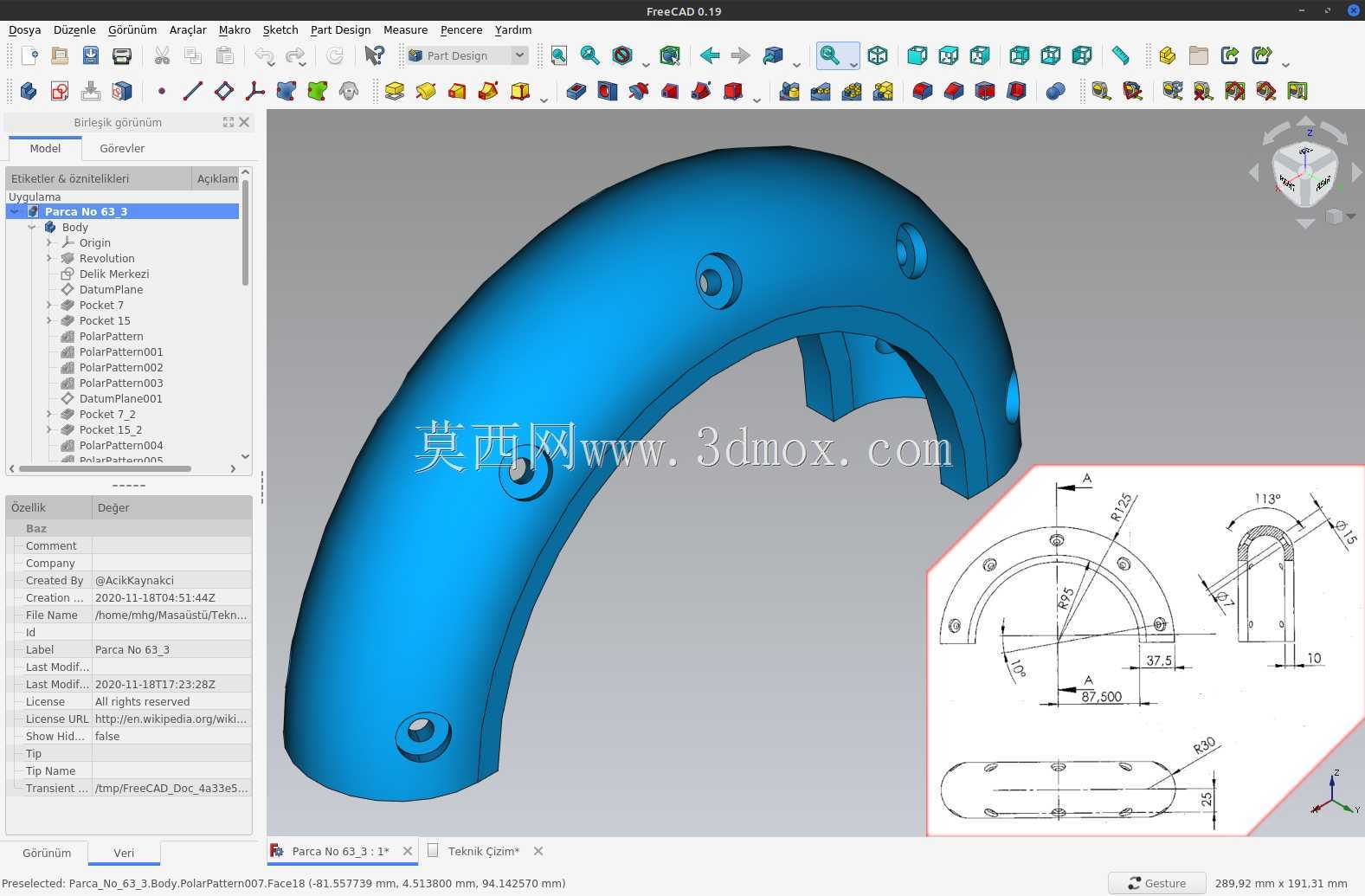

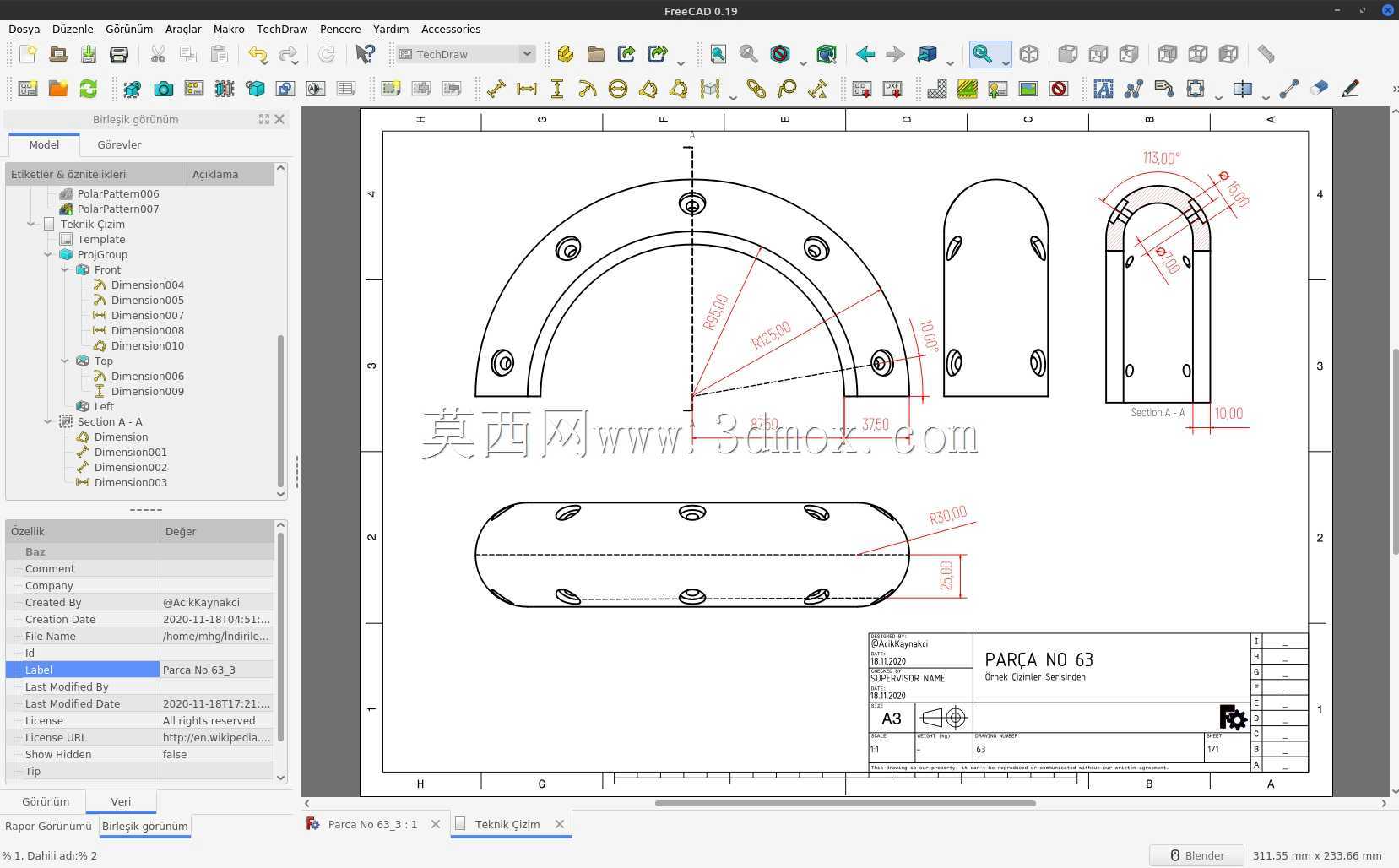

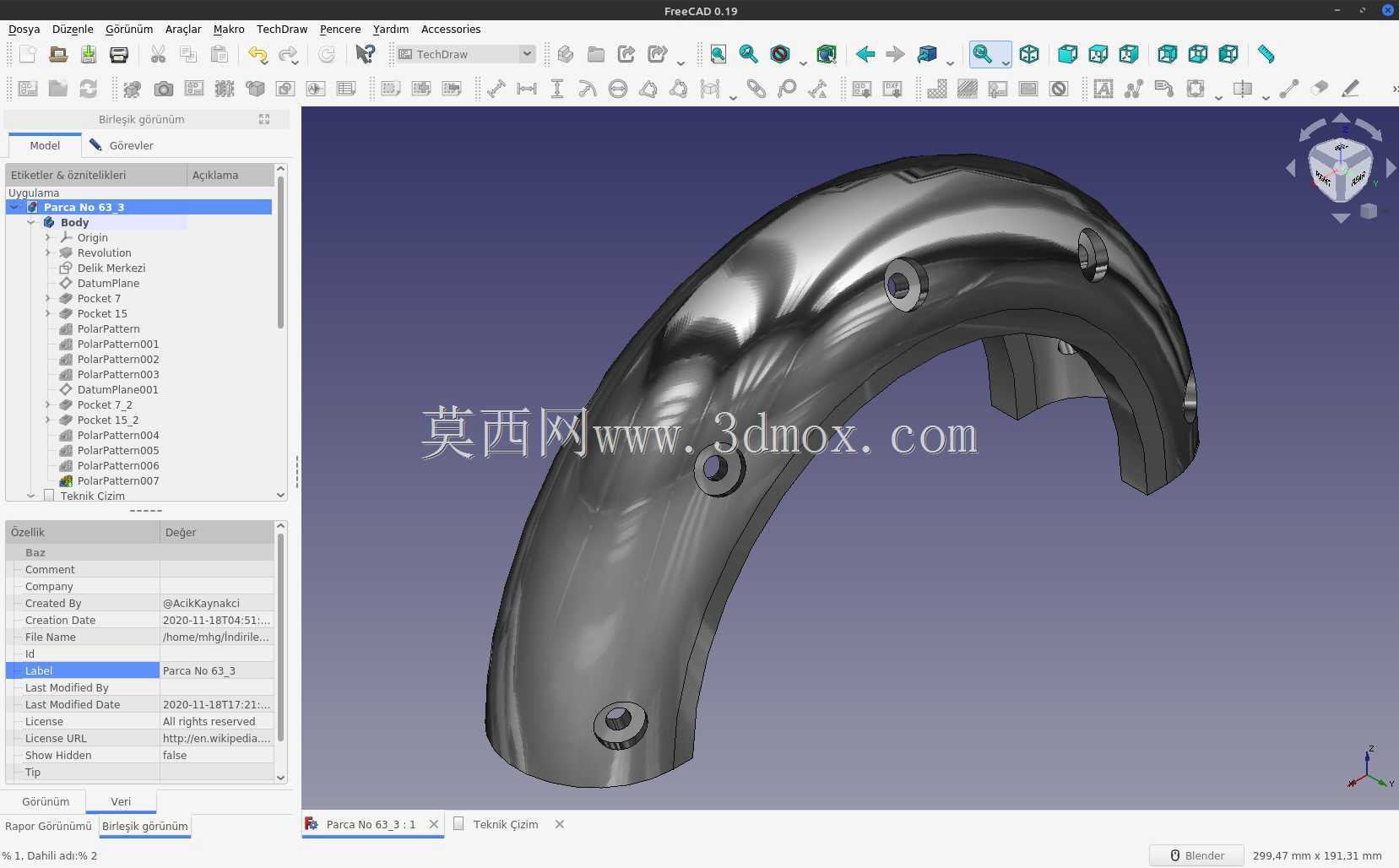

　　实际建模过程中，这类弧形构件要优先用曲面扫掠的方式生成基础轮廓，再通过加厚命令生成实体，比直接用实体拉伸倒圆角的方式更容易控制弧面的顺滑度，不会出现曲率突变的位置。预留的安装孔要做沉头孔处理，沉头的深度要匹配所选紧固件的头部高度，保证装配后紧固件表面和构件外表面齐平。如果是用于有腐蚀环境的场景，构件表面还要做对应的防锈处理，建模时不需要体现涂层厚度，只需要在工程图中标注表面处理要求即可。另外要注意的是，这类弧形构件在出工程图的时候，除了常规的三视图之外，还要补充弧面的展开图，方便后续的板材下料加工，减少加工环节的换算误差，提升生产效率。在做装配校验的时候，要把构件和内部的运动部件做干涉检查，确认全行程范围内都没有接触点，同时还要检查安装孔位和基座的匹配度，确保每个紧固件都能顺利穿入，不会出现装配干涉。
