双通连接式金属油路分路构件

项目分类:通用五金配件 发布时间:2021-12-19 ID:457339
  • 双通连接式金属油路分路构件
  • 双通连接式金属油路分路构件
  • 双通连接式金属油路分路构件
  • 双通连接式金属油路分路构件
  • 双通连接式金属油路分路构件
  • 双通连接式金属油路分路构件
  • 双通连接式金属油路分路构件

  这类双通结构的金属构件,主要应用在液压系统的油路分路场景,在工程机械、农用机械的液压管路排布中十分常见,核心作用是实现两路压力油路的汇通或者分流,同时兼顾相邻管路的定位支撑,避免管路在设备运行振动过程中出现移位、接口松脱的问题。从实际使用场景来看,这类构件通常安装在液压阀组与执行元件之间的管路段,或者是行走机构的管路排布区域,需要承受持续的油压脉冲,同时还要耐受设备运行过程中的振动、温差带来的形变影响,因此结构设计上首先要保证本体的结构强度,其次要兼顾接口的同轴度与安装便利性。

  从结构设计思路来看,构件主体采用一体化铸造成型后做精加工处理,两个平行设置的筒状接口是核心的油路通道,接口内壁做了高精度珩磨处理,保证与外接管路或者管接头的配合精度,避免高压油液出现渗漏。两个接口之间的连接段做了加厚的筋条过渡,不是简单的平直连接,这种弧形过渡的筋结构一方面可以分散油压带来的胀形应力,避免两个接口在高压下出现开裂变形,另一方面也能提升构件整体的抗扭刚度,在安装拧紧接头的时候,不会因为扭矩作用导致本体出现形变。构件侧面预留的小型凸台安装孔,是用于将整个构件固定在设备的机架或者阀组安装板上的,孔位的位置经过反复校核,既不会干涉两个主接口的管路拆装,也能保证固定后构件的受力方向与管路轴向保持一致,减少固定螺栓承受的剪切力。

  从安装边界来看,两个主接口的中心距是核心安装尺寸,设计时严格匹配对应机型的管路排布间距,接口的端面加工有密封槽,用于安装O型密封圈,密封槽的深度、宽度尺寸按照对应压力等级的密封件标准设计,保证在额定工作压力下密封件的压缩量处于合理区间,不会因为压缩量过大导致密封件过早老化,也不会因为压缩量不足出现渗漏。构件的整体外形没有尖锐的棱角,所有外边缘都做了圆角过渡处理,一方面是避免安装过程中划伤操作人员或者相邻的管路外壁,另一方面也能减少铸造过程中的应力集中,提升构件的疲劳强度。在实际选型适配的时候,需要重点核对两个主接口的通径、中心距,以及侧面安装孔的孔距与孔径,确保与现有管路的通径匹配,避免通径不符导致油路出现节流损失,影响液压执行元件的动作响应速度。

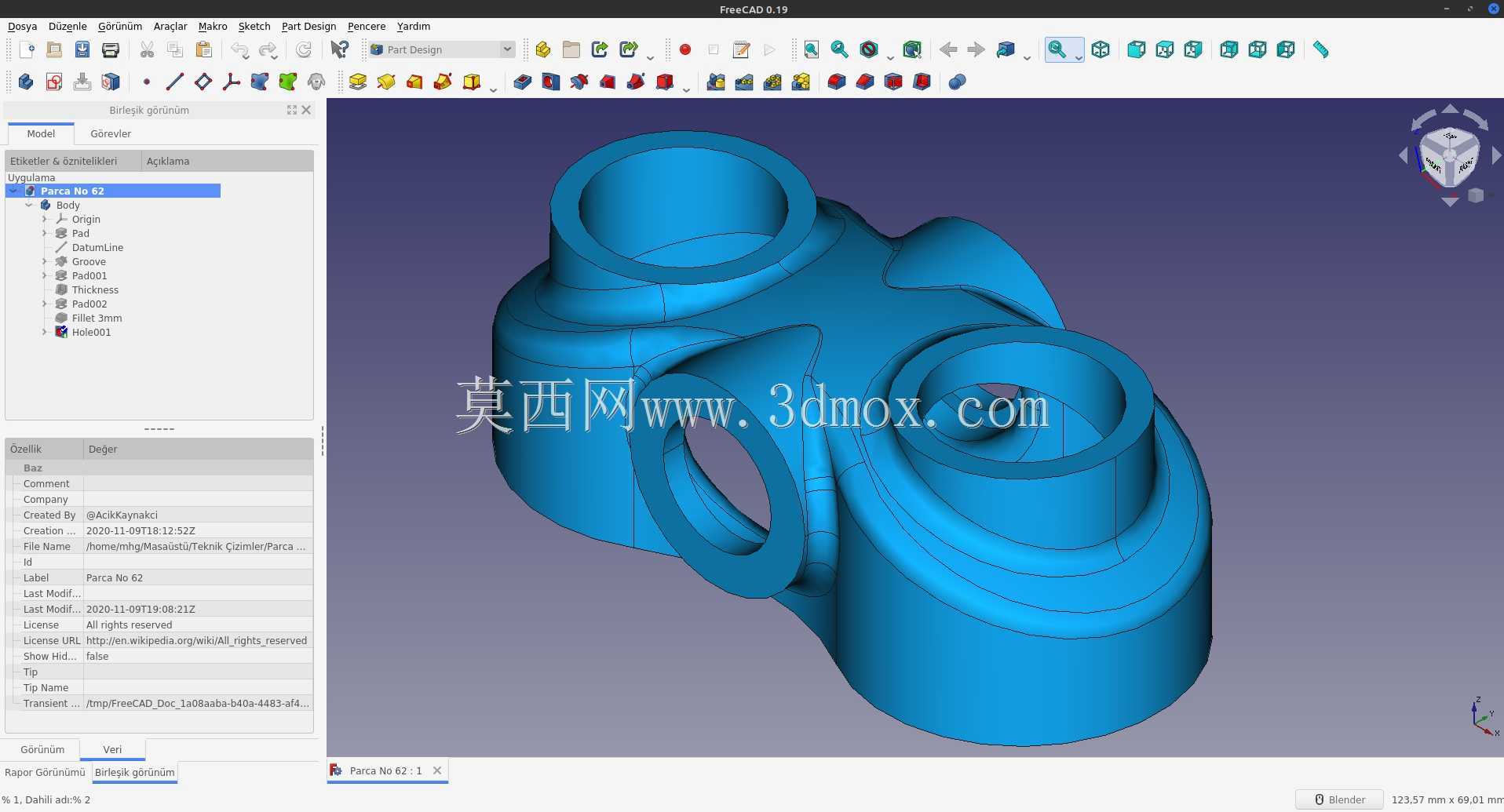

  从功能特性上看,这种一体化结构的分路构件相比采用多个接头拼接的分路结构,泄漏点更少,整体的结构刚度更高,在振动较大的设备上使用时,可靠性要明显高于拼接结构。构件的内壁流道做了圆弧过渡处理,没有直角拐角,油液在内部流动的时候阻力更小,不会出现局部的涡流损耗,能有效降低油路的温升,减少液压系统的功率损失。在建模过程中,这类构件需要重点保证两个主接口的同轴度、中心距公差,以及密封槽的尺寸精度,安装孔的位置度也要控制在合理公差范围内,避免实际安装时出现孔位错位无法固定的问题。同时建模时要预留出足够的加工余量,尤其是接口内壁和密封槽的位置,要考虑后续精加工的余量,保证加工后的尺寸符合设计要求。对于外表面的非加工面,建模时要符合铸造工艺的要求,设置合理的拔模斜度,避免铸造过程中出现脱模困难、砂眼等缺陷,影响构件的承压能力。
