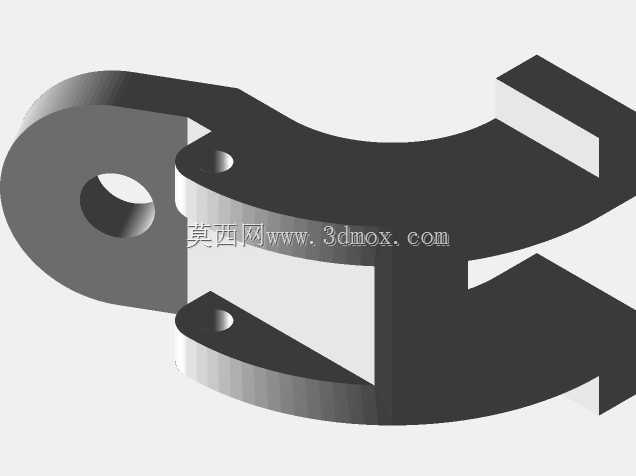

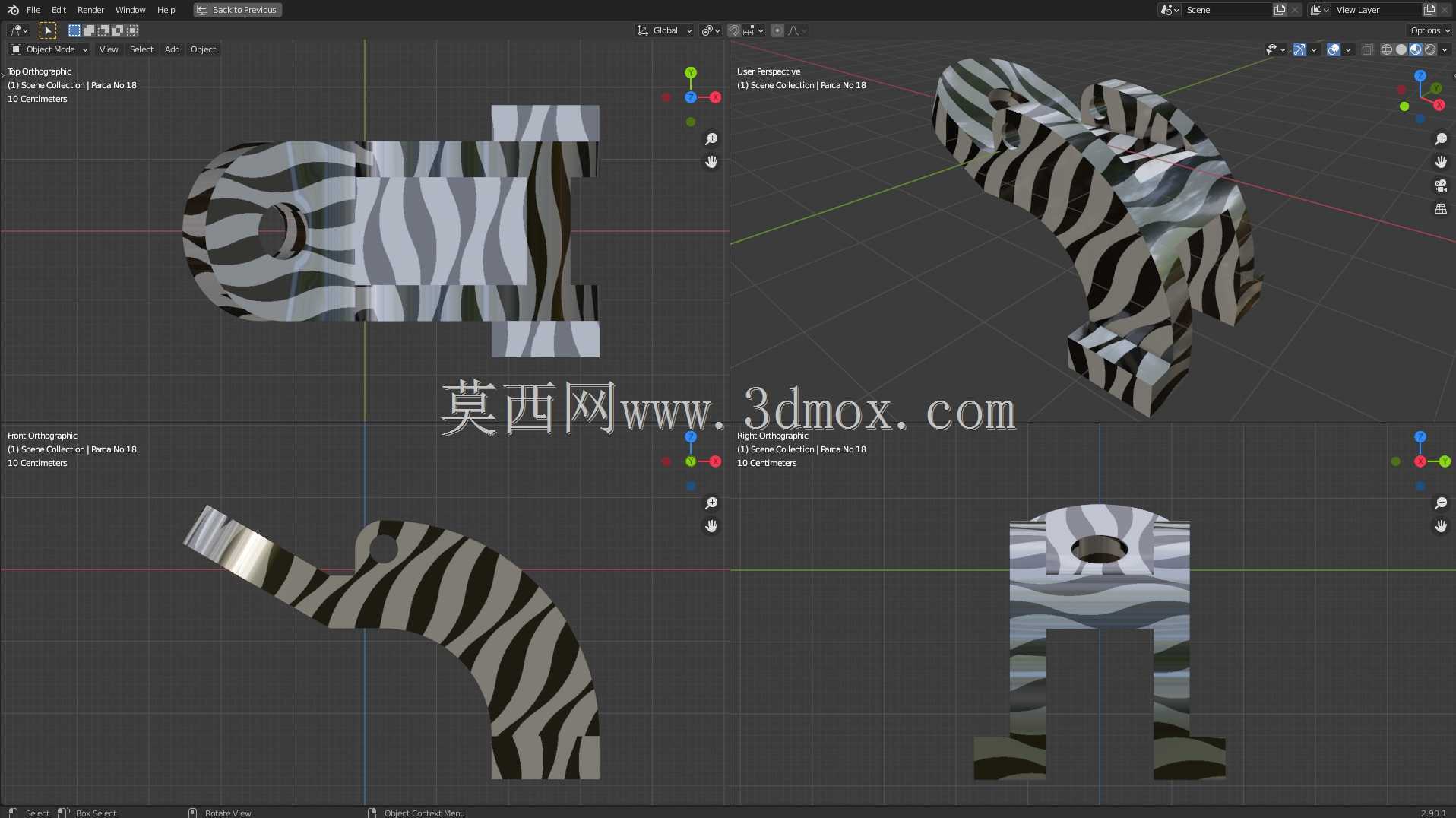

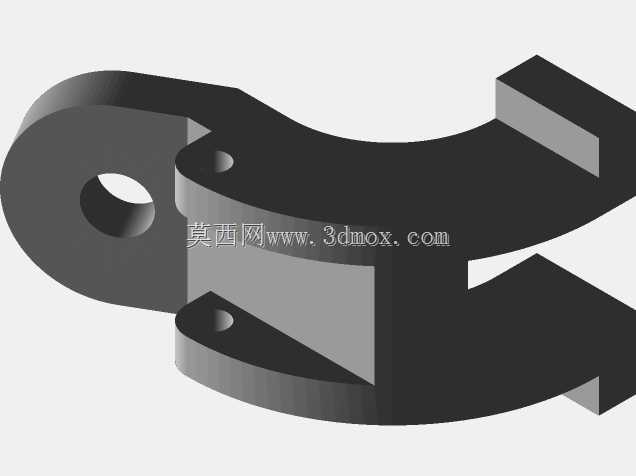

这类异形铰接连接构件,多应用在工程机械、农用作业设备的动臂铰接点位,承担载荷传递、动作导向的核心作用,日常作业中需要反复承受交变冲击载荷,对结构强度、铰接同轴度的要求远高于普通固定连接件。从结构形态来看,四个不同视角呈现的构件分别对应不同安装位的适配形态,其中带单圆孔的弯臂结构多用于摆臂动作的铰接端,孔位需要与销轴做间隙配合,保证摆转过程无卡滞,同时孔壁需要做高频淬火处理,应对长期铰接转动带来的磨损;带双支脚的U型结构则用于卡接对应安装座,支脚端面需要与安装面完全贴合,避免装配后出现应力集中点。设计这类构件时,首先要核算作业工况下的最大冲击载荷,根据载荷值确定铰接孔的直径、臂身的截面厚度,避免作业过程中出现臂身断裂、孔位变形的问题。

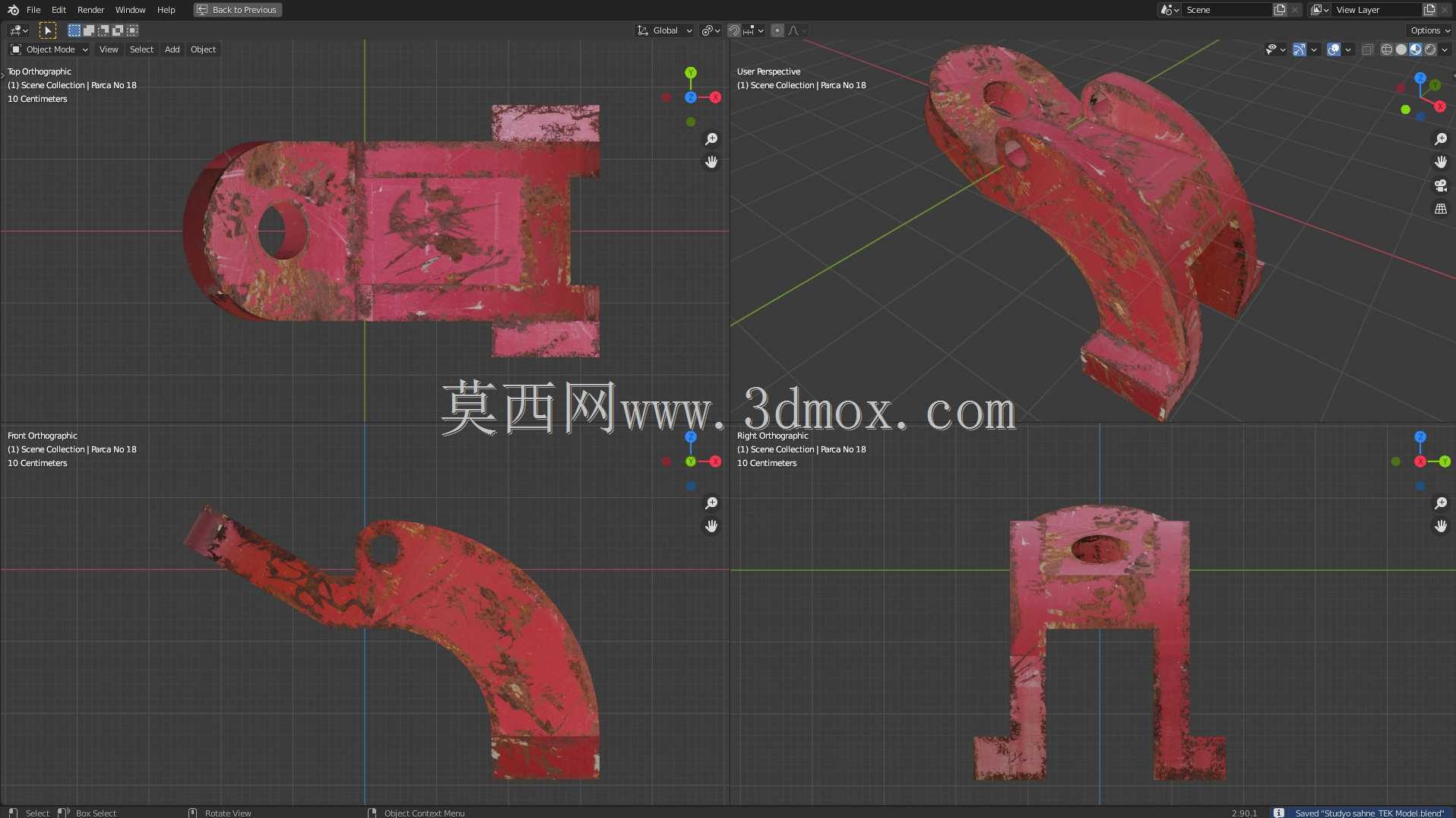

弯臂类构件的曲率半径需要结合设备的摆角范围确定,要保证摆转全过程中构件与周边结构件无运动干涉,很多现场故障都是因为前期设计时曲率预留不足,摆臂到极限位置时与相邻结构发生磕碰,长期磕碰导致构件局部开裂。构件表面的红色涂装并非单纯的外观处理,而是采用了环氧富锌底漆加聚氨酯面漆的工艺,应对户外作业的雨水、泥沙侵蚀,避免构件基体出现锈蚀,影响结构强度。从安装边界来看,单孔铰接端的孔位同轴度公差需要控制在0.02mm以内,否则装配后销轴会出现偏磨,大幅缩短销轴与构件的使用寿命;U型支脚的两个安装面平行度公差不能超过0.03mm,不然锁紧螺栓后会产生额外的装配应力,作业受冲击时容易在支脚根部出现裂纹。这类构件的建模过程中,
需要重点处理壁厚过渡区域,所有转角位置都要做圆角过渡,避免直角位置出现应力集中,尤其是臂身与铰接孔衔接的位置,是应力最高的区域,圆角半径不能小于壁厚的1/5。不同形态的构件虽然外形差异较大,但核心的设计逻辑一致,都是围绕载荷传递路径做结构优化,在保证强度满足工况要求的前提下,尽可能去除非承载区域的多余材料,降低构件自身重量,减少设备动作过程中的惯性负载。现场维护中,这类铰接构件需要定期检查铰接孔的磨损量,当孔位磨损量超过0.5mm时就要及时更换,否则间隙过大会导致作业过程中冲击载荷成倍增加,连带损伤周边的结构件与液压元件。建模时还要考虑铸造工艺的可行性,所有拔模面的斜度要控制在合理范围,避免铸造过程中出现脱模困难、壁厚不均的问题,
壁厚不均会导致铸件冷却过程中产生内应力,后续使用过程中容易出现变形甚至开裂。构件上的所有安装孔位都要做倒角处理,既方便装配时销轴的导入,也能避免孔口边缘的应力集中,同时去除孔口的毛刺,防止装配时毛刺脱落进入铰接配合面,加剧磨损。
